標準單元陣列 (standard cell array,簡稱SCA)

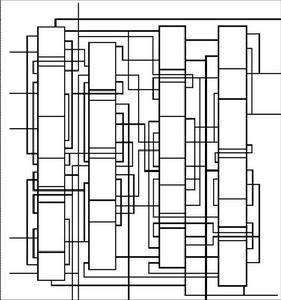

標準單元陣列又稱為多元胞陣列 (polycell array), 它以預先設計好的功能單元(稱為標準單元或多元胞)為基礎，這些單元可以是門、觸發器或有一定功能的功能塊(如加法器)。這些單元版圖設計成具有同樣的寬度，而高度可以不相等，除電源、地線接點外，其他連線點要排列在單元的一邊或相對的兩邊上。它們的電學和邏輯特性以及幾何尺寸、接點位置等信息存放在標準單元庫中。設計時根據用戶邏輯圖、邏輯元件的互連要求、布圖面積最小化的設計目標，將標準單元成列的排列入圖所示。

標準單元陣列

在標準單元陣列中，所有單元都是根據用戶邏輯圖的需要安排在晶片上，沒有浪費，而且單元的位置、通道的大小也都可根據要求進行調整。布局布線易於實現，現有的好的布線算法可以保證100%完成全部布線。這種晶片不能像門陣列那樣事先將半成品晶片大量製造好，所以不是半用戶器件，而是用戶器件。
