樁尖的種類
預製鋼
預製 鋼樁尖是一種 鋼板材質的預製構件,用於在管樁下沉施工時安裝在管樁頭上,起引導和封堵作用。

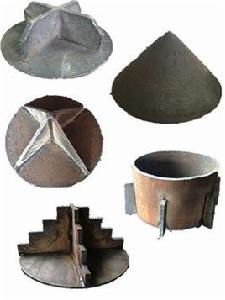

鋼樁尖常用的形式 :
平底十字型樁尖
尖底十字型樁尖
鋸齒十字型樁尖
四稜錐型樁尖
六稜錐型樁尖
H鋼型樁尖
開口型樁尖
圓錐型樁尖
樁帽(樁靴)
1.平底十字型
2.尖底十字型
3.鋸齒十字型
4.四稜錐型
5.六稜錐型
6.H鋼型
7.開口型
8.圓錐型
9.樁帽
預製混凝土
預製 混凝土樁尖是一種 圓錐型的混凝土預製構件,用於在管樁下沉施工時安裝在管樁頭上,起引導和封堵作用。
樁尖的形式
混凝土成型
由混凝土通過模具造型而製作而成的樁尖,形狀為圓錐型,製作時間較長。
焊接成型
由鋼板通過開割和焊接而成的樁尖,形狀各種各樣,製作時間較快。
整體成型
由鋼材通過熔成鋼水到模具造型製作而成的樁尖,形狀各種各樣,製作時間快。
樁尖的作用
設定樁尖主要目的是為了減少斷樁機率,增加樁施打時對土層的穿透能力,主要表現在:
可平衡樁入土端承受應力
管樁可視作相對均質材料,樁在入土的過程中,入土端在樁錘衝擊能、樁自重力和土層反力共同作用下,會承受到非常複雜的應力作用,且各部位的大小不盡相同,加了樁尖後如在樁入土端加了一道約束,且以足夠厚的鋼板,如鋼筋混凝土結構中梁板力的傳遞,避免管樁直接承受合力作用,而在樁頭與土層之間加入一足夠強度的介質,作用力通過樁尖中和後,相對均勻傳到管樁上,避免管樁因局部應力過大而破壞。
以樁尖鋼板的變形抵消部分動能
標準樁尖的鋼板以其厚度和尺寸,風度不可謂不大,但是在如此巨大的衝擊能量下,作為彈性材料的鋼板會產生變形,只要反力足夠大鋼板還有變形的空間,會變形則會吸收樁施打傳遞的能量,當遇到堅硬岩層時,通過鋼板變形吸收部分能量,使管樁不致立即破壞。而很多施工單位使用的非標樁尖採用的鋼板厚度、樁尖製作的外形尺寸,與規範要求相去甚遠,工程實例中可能還沒進入持力層,樁尖早已變形得再無變形空間,與沒有樁尖時相差無幾,遇到地質土層突變時,巨大的衝擊能直接作用於管樁上,哪能不碎?不比用標準樁尖時看樁錘的反彈情況和管樁進尺情況可及時收錘。
封底
如果沒有封底,土層會進入管樁內腔,隨著進尺,進入管樁的土越來越多,到一定程度時不再進入,此時管內的土會對管樁產生一個向外的張力而使管壁混凝土承受巨大的拉應力,這個力單純靠管樁配的4厘螺旋箍筋及樁頭的套箍隨怕是有點勉強,承受不住的結果就是破壞,費用還是甲方的,有了樁尖的封底沒有泥土進入管腔,可避免這一現象。
中英文釋義
.pile toe
pile toe樁尖...pile top cut off level 樁頂切面標高
2.pile tip
pile splice 樁接頭...pile tip 樁端,樁尖...piled jetty 樁基突堤
3.tip of pile
Time-settlement curve 時間-沈陷曲線...tip of pile樁尖、樁底端...Tipped fill 礦碴堆
