梯形螺紋

梯形螺紋是一種機械零件，主要用於傳給（進給和升降）和位置調整裝置中，在機械行業有著廣泛的使用，精密的傳動梯形螺紋需在一般梯形螺紋標準的基礎上補充規定螺紋單向參數公差。外螺紋以錐面貼緊不易鬆動。與矩形螺紋相比，傳動效率略低，但工藝性好，牙根強度高，對中性好。梯形螺紋也可用於緊固連線場合。我國制定了梯形螺紋牙型、系列、基本尺寸機械行業標準。

基本信息

• 中文名：梯形螺紋

• 類型：機械零件
• 中徑：d2=d-0.5P
• 牙高：h3=0.5P+ac
• 小徑：d1=d2-h3

特點

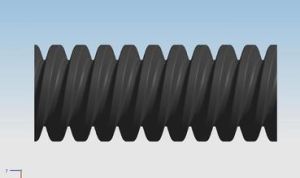

梯形螺紋

螺紋的一種，牙型為等腰梯形，牙型角為30。
內外螺紋以錐面貼緊不易鬆動。
與矩形螺紋相比，傳動效率略低，但工藝性好，牙根強度高，對中性好。
如用剖分螺母，還可以調整間隙。梯形螺紋是最常用的傳動螺紋。

計算

梯形螺紋

我國標準規定30°梯形螺紋代號用“Tr”及公稱直徑×螺距表示，左鏇螺紋需在尺寸規格之後加注“LH”，右鏇則不注出。例如Tr36×6；Tr44×8LH等。
各基本尺寸名稱，代號及計算公式如下：
牙型角α=30
螺距P由螺紋標準確定
牙頂間隙ac：P=1.5～5；ac=0.25；P=6～12；ac=0.5；P=14～44；ac=1
外螺紋
大徑d公稱直徑
中徑d2=d-0.5P
小徑d1=d-2h3
牙高h3=0.5P+ac
內螺紋
大徑D4=d+2ac
中徑D2=d2
小徑D1=d-P
牙高H4=h3
牙頂寬f=0.366P
牙槽底寬w=0.366P-0.563ac
螺紋升角ψ：tgψ=P/πd2

特點

普通螺紋

牙型為等邊三角形，牙型角60度，內外螺紋鏇合後留有徑向間隙，外螺紋牙根允許有較大的圓角，以減小應力集中。同一公稱直徑按螺距大小，分為粗牙和細牙，細牙螺紋升角小，自鎖性好，抗剪下強度高，但因牙細不耐磨，容易滑扣。套用：一般連線多用粗牙螺紋。細牙螺紋常用於細小零件，薄壁管件或受衝擊振動和變載荷的連線中，也可作為微調機構的調整螺紋用。

矩形螺紋

牙型為正方形，牙型角，傳動效率較其它螺紋高，但牙根強度弱，螺鏇副磨損後，間隙難以修復和補償，傳動精度降低。

梯形螺紋

牙型為等腰梯形，牙型角為30度，內外螺紋 以錐面貼緊不易鬆動，工藝較好，牙根強度高，對中性好。主要用於傳動螺紋。

鋸齒型螺紋

牙型為不等腰梯形，工作面的牙側角3度，非工作面牙側角30度。外螺紋牙根有較大的圓角，以減小應力集中，內外螺紋鏇合後，大徑無間隙便於對中，兼有矩形螺紋傳動效率高和梯形螺紋牙型螺紋牙根強度高的特點。用於單向受力的傳動螺紋。
