產品簡介
柔性矽丙外牆乳膠塗料通過合理的配方設計及先進的合成工藝，製成具有一定彈性的乳液，再在乳膠粒子的表層引入低表面能的有機矽單體，合成出柔性矽丙乳液，配以適宜的顏填料及助劑，製成的柔性矽丙外牆乳膠塗料既具有較好的彈性，又具有較高的耐沾污性、耐水性、耐候性等性能，很好地解決了塗膜彈性和耐沾污性之間的矛盾。可用於各種高檔外牆的塗裝工程中，滿足建築外牆塗料高裝飾性、高耐污性、高耐久性和低污染性的要求。普通外牆乳膠塗料沒有彈性或彈性較差，塗膜容易出現開裂現象，這不僅影響塗料的裝飾性能，還會影響塗料的其它性能，使塗料的使用壽命大大降低。而彈性外牆塗料雖然具有較好的彈性，但其塗膜一般較軟、發粘，容易受到灰塵、污物的沾染，嚴重影響外牆塗料的裝飾性。所以彈性外牆塗料往往需要和配套的罩面塗層共同使用，這樣就增加了塗料的施工工序和原材料成本。
成分
採用核殼型柔性矽丙乳液作成膜物，配用金紅石型鈦白粉、沉澱硫酸鋇、丙二醇、分散劑、多功能助劑、消泡劑及流變助劑等原材料製備柔性矽丙外牆乳膠塗料。特 性
1) 塗層對基面極佳的附著力和抗鹼性能2) 優異的耐候性、耐玷污性、耐刷洗性
3) 純丙矽組成，塗膜不泛黃，耐紫外線，抗老化
4) 膠膜緻密，堅韌、硬度高、抗水白化性極好
5) 塗層透氣防水、附著力強
6) 漆膜具有抗藻防霉功能
7) 塗料以水為溶劑，無毒無臭，符合環保要求
8) 塗層細膩光滑，為平光表面，可彌補牆面凹凸不平的缺憾
9) 產品遮蓋力高，流平性好，施工性能良好
性能檢測
檢測項目 | 技術指標 | 檢驗結果 |
在容器中狀態 | 無硬塊，攪拌呈均勻狀態 | 符合要求 |
施工性 | 刷塗第2道無障礙 | 符合要求 |
外觀 | 正常 | 符合要求 |
低溫穩定性 | 不變質 | 符合要求 |
對比率（白色和淺色） | ≥0.87 | 0.95 |
乾燥時間（表乾）/h | ≤2 | 通過 |
耐水性（96h） | 無異常 | 無變化 |
耐鹼性（48h） | 無異常 | 無變化 |
耐洗刷性/次 | ≥500 | >2000 |
耐溫變性（5次循環） | 無異常 | 無變化 |
耐沾污性（白色和淺色）/% | ≤20 | 16 |
拉伸強度（標準狀態下）/MPa | —— | 3.9 |
斷裂伸長率（標準狀態下）/% | —— | 260 |
套用範圍
住宅、學校、廠房、大樓等大型建築物的新建工程的裝飾保護和舊建築物外牆的裝飾翻新保護工程；常見的水泥砂漿，混凝土以及磚牆的保護性裝飾工程。
外牆外保溫系統的高級裝飾保護用面漆。

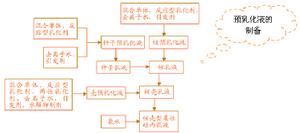

生產工藝

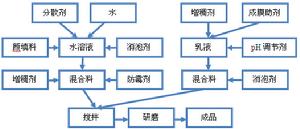

塗料生產流程：
表面處理
1、塗刷前必須確保表面無灰塵、油膩及其他玷污2、新牆面應養護至少14天徹底乾燥後方可施工，基面PH應在10以下。
3、對於舊牆面及粉化牆面，應除去粉化層和舊漆膜，用清水徹底清洗，乾透後再使用本產品。
施工環境
環境溫度為8℃～40℃，最佳施工溫度25℃，基面含水率<10%，PH值<10，空氣濕度<85%。理論用量
4～5平方米/公斤。儲 存
本產品存放於通風乾燥的庫房內，防止陽光直接照射，運輸及儲存溫度在5℃以上，保質期六個月。注意事項
1、避免漆油沾上眼睛，如沾上眼睛，應立即用清水清洗；2、風力較大時避免施工或謹慎施工；
3、如沾染皮膚，套用肥皂和溫清水沖洗；
4、放置在兒童取不到的地方。
