簡介

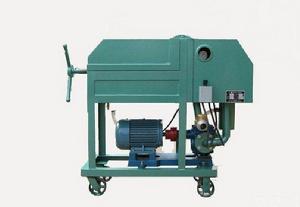

板框式濾油機,是一種過濾油中固體雜質、水分,改善油質性能的機械設備。
主要組成部份的結構特徵濾油機是由過濾床,油泵和粗濾器等部份組成的可移動裝置。
過濾床是一種連續操作的,在壓力作用下向側面過濾的過濾器組壓入髒油,它是由成套的順序交替排列的濾板和濾框以及包括有手動螺旋壓緊裝置、壓緊板的機構所組成。濾板和濾框的側面有“耳子”支撐於機架的托板上,濾板和濾框間襯有作為過濾介質的濾紙(或濾布),借壓緊裝置的壓力,將濾板和濾框在固定的止推板和可移動的板之間,從而形成了一個單獨的過濾室,被壓緊在濾板和濾框之間的濾紙(或濾布),起過濾作用。在濾板和濾框相應位置上設有兩個通液孔,當壓緊後構成為兩條完整的通道,耳子呈三角形的一邊導入髒油,經過濾室過濾後,從另一相應通道(在耳子呈扇形的一邊)引出乾淨的油。過濾時髒油經輸入通道分配到各個濾框內,通過濾紙後進入濾板的通液孔,潔淨的油匯集於輸出通道內,排出機外。而髒物留在濾紙表面上,髒油中的少量水份被濾紙中的毛細管吸收,當濾紙表面的濾渣逐漸增厚及濾紙中水分含量增多,過濾阻力增加,當增加到一定程度(一般為0.2 ~ 0.35Mpa)應停止過濾,更換濾紙後,繼續使用。
齒輪泵與電動機用彈性橡膠墊聯接,為避免壓力過高造成機械事故,在油泵的下部設有安全閥(產品出廠時已調節到規定的最高壓力值)。根據用戶需要可將安全閥定在較低的數值上,但不允許調節到超過規定的最高壓力值。
油泵和電動機裝在過濾部分的下面,油泵輸出的液體通過排送管、止推板輸送到過濾部分。油泵齒輪由滾動軸承支撐,它是靠油泵本身輸送的油液來潤滑的。粗濾器安裝在油泵的吸入端,它的作用是防止大顆粒雜質進入油泵,破壞油泵。當擰掉粗濾器蓋上的螺栓,取下粗濾器蓋時,就可直接將過濾網取出清洗,因為粗濾器內如果布滿髒物,不但使濾油能力迅速下降,還有可能將過濾器網損壞。當箱內有存油時,可將回油閥打開,吸走存油,防止存油溢滿,泄於機外
板框式濾油機具有結構簡便、操作容易、運行成本低等優點。
套用領域
板框式濾油機是專為各電廠、電站、工礦企業、潤滑油庫房、拖拉機站、石油、化工、冶金、國防單位等設計的,主要用來過濾變壓器油、透平油、機油、柴油、航空液壓油等油中的水份和雜質,也可使用不鏽鋼材料來為植物油過濾。
優缺點
①機械濾芯阻擋式濾油機:價格便宜,過濾精度低,濾芯容易堵塞。主要用於基本的抽油機加油用。②真空式濾油機:真空濾油機又稱真空高效濾油機,濾油機,真空淨油機具有體積小、比例重量輕、移動方便、噪音低、連續工作時間長、性能穩定、操作方便等特點。是各電廠、電站、變電所、電器製造廠、煉油廠、石油化工等工礦企業過濾變壓器油、透平油、40#以下機油、液壓油等油液中的水分、氣體和雜質微粒的最理想設備。
③離心式濾油機:去除游離水及大顆粒雜質效果較好,但由於是高速旋轉,噪音太大,安全性低,現在基本不使用。
④靜電式濾油機:利用靜電吸附的原理,去除金屬類及油泥等非金屬類的雜質,敞開式結構,不堵塞,過濾精度高,去除微水的能力不如真空式。但是,配合自動溫控式油水分離機的使用,既能很好的去除水分,也能更好的去除雜質,加熱後雜質顆粒更易於與油液分離,主要用於工具機液壓站和液壓試驗台對油液清潔度要求較高的作業。
⑤磁吸式濾油機:價格便宜,結構小,不用動力,一般用於液壓管路中。不過它的淨化的雜質的範圍和淨化能力有局限性。
⑥各種原理的組合式:針對特定的作業設計的組合,但使用因為結構龐大,價格及使用維護費用較高,效果也不太顯著,所以範圍很小,很有局限性。
