板式輸送機

板式輸送機

利用固接在牽引鏈上的一系列板條在水平或傾斜方向輸送物料的輸送機。

正文

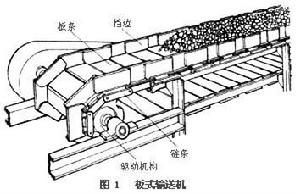

利用固接在牽引鏈上的一系列板條在水平或傾斜方向輸送物料的輸送機。它由驅動機構、張緊裝置、牽引鏈、板條、驅動及改向鏈輪、機架等部分組成(圖1) 。板條的形式依輸送物料的不同而異。輸送成件物品時採用平板條;輸送粒度較大的散狀物料時採用帶擋邊的搭接板條;輸送粒度較小的物料時採用帶擋邊的槽形板條 (圖2)。帶擋邊的槽形板條可增加輸送傾角和增大輸送能力。一般的板式輸送機的輸送能力在840米3/時以下,板條寬度在1600毫米以內,輸送速度在0.1~0.66米/秒之間。輸送距離一般不大:帶擋邊的板式輸送機在地面上工作的可達 300米;在地面下,例如在翻車機下的地坑中工作的有的達到600米。板式輸送機可輸送沉重的、大塊的、磨琢性大的和熾熱的物料,在輸送的同時還可完成一些生產操作,如烘乾、冷卻、洗滌等。這種輸送機的結構比較複雜,運動部件的質量大,維修不便,成本較高。
板式輸送機板式輸送機
板式輸送機板式輸送機
