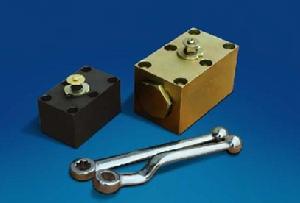

板式球閥

3、採用浮球式密封原理， 4、出口側密封， 7、表面磷化

概述

定義

板式球閥用來截斷工作介質的正反向流動型

型號及解析

球閥型號：HKP-10-1114-04X
型號解析表

型號：KHP	型號解析說明
	KHP=板式球閥
10	公稱通徑
1	材料代號：閥體、螺塞體和控制芯軸（鋼質）
1	球體，1=（鋼質）DN06.32-50
1	密封碗（POM）
4	接頭芯軸和接頭體密封採用氟橡膠4=氟橡膠（FKM）2=晴橡膠
04	型號02=鋼質帶固定螺栓的手柄，曲柄
X	系列（由製造商定）

優點

1、通過控制手柄芯軸上的指示槽位觀察開關位置。
2、通過限位銷和限位墊限定開關位置，無泄漏，不需要手工重調密封件，
3、採用浮球式密封原理，
4、出口側密封，
5、全流量流通以利介質的無阻尼流動
6、操作簡單。
7、表面磷化
8、該球閥可提供不鏽鋼材質。

功能原理

旋轉控制芯軸使球體從開啟位置切換到關閉位置，系統壓力將球體推向密封碗的無壓制側並無泄漏地切斷液流。

套用

板式球閥用於截斷液壓迴路中的液流，套用場合有：
工具機
系統流程
船舶設備和/或控制閥塊組合
