行業知識
電線電纜專業知識
一,常見的電線電纜按用途可分為以下幾個種類:裸導線、絕緣電線、耐熱電線、禁止電線、電力電纜、控制電纜、通信電纜、射頻電纜等
二、絕緣電線可分為:聚氯乙烯絕緣電線、聚氯乙烯絕緣軟線、丁腈聚氯乙烯混合物絕緣軟線、橡皮絕緣電線、農用地下直埋鋁芯塑膠絕緣電線、橡皮絕緣棉紗紡織軟線、聚氯乙烯絕緣尼龍護套電線、電力和照明用聚氯乙烯絕緣軟線等
三、電纜橋架適合用的場合：電纜橋架適用於一般工礦企業室內外架空敷設電力電纜、控制電纜,亦可用於電信、廣播電視等部門在室內外架設
四、電纜附屬檔案：常用的電附屬檔案有電纜終端接線盒、電纜中間接線盒、連線管及接線端子、鋼板接線槽、電纜橋架等
電纜型號是由以下八部分組成：
1、 用途代碼—不標為電力電纜，K為控制電纜，P為信號纜。2、 絕緣代碼---Z為油浸紙，X為橡膠，V聚氯乙稀,YJ交聯聚乙烯3、 導體材料代碼-不標為銅,L為鋁4、 內護層代碼-Q鉛包,L鋁包,H橡套,V聚氯乙稀護套5、 派生代碼-D不滴流,P乾絕緣6、 外護層代碼7、 特殊產品代碼-TH濕熱帶,TA乾熱帶8、 額定電壓-單位KV
ature PE 原色PE
3A：Black PE 黑色PE
BC：Bare copper 裸銅線
TC：Tinned copper 鍍錫銅線
AgBc： Silver-coated copper 鍍銀銅線
CCS：Copper-clad steel 銅包鋼線

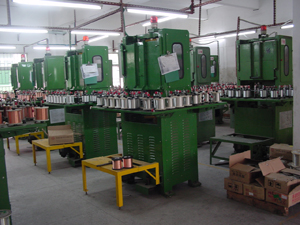

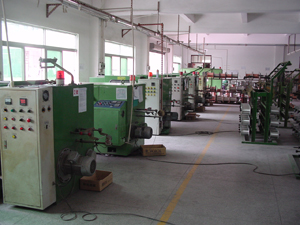

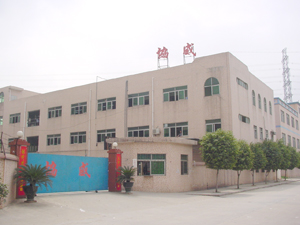

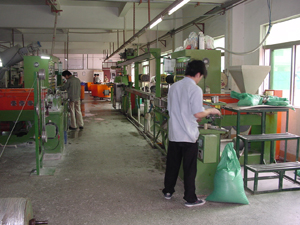

公司全貌
國標線標準
1.外觀標準,電線上必須有認證標誌、製造商、線徑等, 地線用黃綠色絕緣層 2.機械強度 3.護套的絕緣(一般大於100MΩ)和耐壓強度(500V以上1500V以下) 4.線阻(一定的線徑、電導率、長度下不大於一定的電阻) 5.高溫衝擊140度下,低溫-30度下電線不得出現開裂等.
內眼模與導體的線徑大小的關係A.銅箔絲: 眼模值比線徑大0.14
B.7根軟銅絲絞合, 因為此種結構比較圓整, 眼模比線徑大0.07~0.1左右;
C.7/11根直放導體:因為其直放, 結構鬆散, 眼模值比線徑大0.1~0.15左右,若間隙過小, 會很容易刮斷導體, 造成小導體或斷線現象.而線材出外眼模後會有振動現象 (300m/min左右), 從而造成偏心及線徑不穩定等不良.
D.17根以上的銅絲絞合, 因為其電線線徑比較大, 所以眼模比線徑大0.12~0.2左右.
E.協威電線單根導體: 其正負公差是很小的, 所以眼模比線徑大0.08~0.12左右.
F.有纖維絲的導體: 因其絞合不是很緊密, 若眼模過小則很難穿過眼模以及很容易刮斷導體, 所以眼模比線徑大0.2~0.25左右.
G．鍍絞鍍及裸絞鍍的導體：眼模比線徑大0.1左右；
H．9#機的多芯2468排線眼模為標準免對配套眼模，製作工藝卡時按照眼模寫入即可；
I．對於7/0.10鍍錫絞合軟銅線的導體，其內模藥用0。38的環鑽石眼模，如果用其它環鎢鋼眼模，很容易刮掉錫粉堵塞眼模，造成斷線；
電線芯線押出）外模確定
芯線的押出方式通常是採用擠壓式押出，眼模的大小與線徑大小及絕緣材料有關，還與機頭有關：
A． PVC膠料：眼模與芯線直徑一樣大即可，對於SR- PVC類的半硬料，眼模比線材直徑大0.1；
B．HD-PE料：眼模比線材直徑大0.1~0.3即可。
C．LD-PE料：眼模通常比線材直徑大0.3~0.5左右。
D．PP料：眼模比電線電纜線材直徑大0.6~0.8左右，這樣線速可以開到400m/min以上，且品質很好，如果眼模比線材直徑大0.2左右的話，同樣可以生產，只是線速很慢，只有120m/min左右。
E．PE-Foam料：眼模比線材直徑小0.4~1.5左右，視線徑大小和發泡度的大小而定。一般的線徑在1.1以下的線材，眼模比線徑小0.4左右，線徑為1.6的線材，眼模用1.05，線徑在3.0以上的線材，眼模比線徑小0.8~1.5左右。
F．FR-PE（耐燃PE）料： 眼模比線徑小0.1~0.2，這種線材的線徑一般都比較小（約1.0左右）。
G．聚酯杜邦料：眼模比線徑大2.0左右（這種線比較少，例如線徑為2.0，眼模用3.0）
A．對於直接成纜及有鋁箔、紙帶繞包或拖包的線材，內眼模比線徑大0.2~0.4左右，視成纜線徑大小來確定，線徑小就取小一點，線徑大就取大一點；外模一般比線徑大0.2~0.3左右。
B．對與斜線材，內眼模比線徑大0.2~0.4左右，對於單芯線斜包線材，內眼模比線徑大0.15~0.3，對於絞合斜包的線材，內眼模大0.25~0.4左右；外眼模一般比線徑大0.2~0.3。
C．對於編織的線材，內眼模比線徑大0.3~0.5左右，外模大0.2~0.3
D．對於縱包鋁箔或紙帶的線材，內模比線徑大0.3~0.5左右，外模大0.2~0.3
對於外被押出，其眼模的確定與線材的押出方式及成纜芯線結構有很大的關係，製作過樣板的線材，其眼模可根據《樣板製作工藝追蹤卡》來確定。
A．內眼模的確定：
直接成纜並需要過粉的線材，眼模比成纜線徑大0.3~0.5左右。
鋁箔、紙帶繞包或拖包的線材，眼模比線徑大0.3~0.6左右。
斜包的線材，內眼模比線徑大0.3~0.5（因此種線材一般為絞合後斜包的，斜包銅絲根數比較多，結構也相對鬆散一些）。
編織的線材眼模比線徑大0.4~0.7左右。
B．電線電纜外眼模的確定：外眼模的大小與線材的押出方式有很大的關係。
採用擠壓式押出的線材，眼模與線徑一樣大即可，或者比線徑大0.2~0.3（這一般為電源線，例如：押出時芯線需要過粉的線材）。
採用半擠管式 押出的電線電纜線材，眼模比線徑大0。3~0。4左右。
採用管式押出的線材，眼模比線徑大1。2~1。5左右。
1>目前，大部分的塑膠溫度都已經收集到了，可以不做改動。
2>由於大部分的PVC塑膠都是本廠打的料，其使用的協威電線原材料基本相同，只是配合比例不同而已，PVC塑膠的加工溫度範圍在140~190C之間，並且每出一種新配方都會經過樣品的試做，填寫有《樣板工藝追蹤卡》，其溫度可根據此追蹤卡來確定。
1、協威電線芯線的押出速度
A．導體為銅箔絲的，其線徑一般為1.0左右，生產速度為：450+/-50m/min
B．線徑為1.2mm以下的線材，生產速度為400+/-50m/min；
C．線徑為1.2~2.0的線材，生產速度為：300+/-50m/min；
D．線徑為2.0以上的線材，生產速度約為：200+/-50m/min；
2、對於電線內護層的押出，起生產速度約為180+/-40m/min。
3、外被的押出速度
A、線徑為3.0mm及以下的線材，生產速度一般為：150~180+/-40m/min
B、線徑為3.0~6.0mm的線材，生產速度一般為：100~150+/-40m/min
C、線徑為6.0~8.50mm的線材，生產速度一般為：80+/-30m/min
D、線徑為9.0mm及以上的線材，生產速度一般為：50+/-20m/min
E、雙支單絕緣電線電纜，其生產速度一般為：150~200+/-40m/min
