引證解釋
樹木砍伐後，經初步加工，可供建築及製造器物用的材料。
《周禮·地官·委人》：“喪紀共其薪蒸木材，軍旅共其委積薪芻。”郭沫若《少年時代》第一篇三：“其次再一層一層的用大石、細石、木材、瓦粉等把那坑陷充實起來。”
基本含義
木材泛指用於工民建築的木製材料，通常被為軟材和硬材。工程中所用的木材主要取自樹木的樹幹部分。木材因取得和加工容易，自古以來就是一種主要的建築材料。
木材按樹種進行分類，一般分為針葉樹材和闊葉樹材。
防腐木是採用防腐劑滲透並固化木材以後使木材具有防止腐朽菌腐朽功能、生物侵害功能的木材。種類
木材可分為針葉樹材和闊葉樹材兩大類。杉木及各種松木、雲杉和冷杉等是針葉樹材；柞木、水曲柳、香樟、檫木及各種樺木、楠木和楊木等是闊葉樹材。中國樹種很多，因此各地區常用於工程的木材樹種亦各異。東北地區主要有紅松、落葉松(黃花松)、魚鱗雲杉、紅皮雲杉、水曲柳；長江流域主要有杉木、馬尾松；西南、西北地區主要有冷杉、雲杉、鐵杉。
木材的結構
巨觀條件下木材由樹皮，木質部和髓心組成。
杉木樹皮：包裹在木材的乾、枝、根次生木質部外側的全部組織；
形成層：位於樹皮和木質部之間，由於形成層的分生功能，木材直徑會變粗；
次生木質部：位於形成層和髓心之間，來源於形成層的分裂生長；
髓心：一般在樹幹的中間位置，由木質部包裹，提供幼樹生長的養分，生命周期短；
缺陷
也稱疵病，可分為三大類：

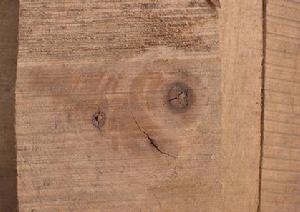

木材的缺陷① 天然缺陷。如木節、斜紋理以及因生長應力或自然損傷而形成的 缺陷。包含在樹幹或主枝木材中產枝條部分稱為木節，按照連生程度可以分為死節和活節；按照木節材質可以分為健全節和腐朽節。原木的斜紋理常稱為扭紋，對鋸材則稱為斜紋。
② 生物為害的缺陷。主要有腐朽、變色和蟲蛀等。
③ 乾燥及機械加工引起的缺陷。如乾裂、翹曲、鋸口傷等。缺陷降低木材的利用價值。
為了合理使用木材，通常按不同用途的要求，限制木材允許缺陷的種類、大小和數量，將木材劃分等級使用。腐朽和蟲蛀的木材不允許用於結構，因此影響結構強度的缺陷主要是木節、斜紋和裂紋。
物理性質
密度

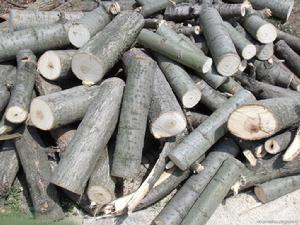

木材圖片密度是某一物體單位體積的質量，通常以g/cm³ 或kg/m³ 表 示。木材系多孔性物質，其外形體積由細胞壁物質及孔隙（細胞腔、胞間隙、紋孔等）構成，因而密度有木材密度和木材細胞物質密度之分。前者為木材單位體積（包括孔隙）的質量；後者為細胞壁物質（不包括孔隙）單位體積的質量。
木材密度：是木材性質的一項重要指標，根據它估計木材的實際重量，推斷木材的工藝性質和木材的乾縮、膨脹、硬度、強度等木材物理力學性質。木材密度，以基本密度和氣乾密度兩種為最常用。
1、基本密度
基本密度因絕乾材重量和生材（或浸漬材）體積較為穩定，測定的結果準確，故適合作木材性質比較之用。在木材幹燥、防腐工業中，亦具有實用性。
2、氣乾密度
氣乾密度，是氣乾材重量與氣乾材體積之比，通常以含水率在8%～20%時的木材密度為氣乾密度。木材氣乾密度為中國進行木材性質比較和生產使用的基本依據。
木材密度的大小，受多種因素的影響，其主要影響因子為：木材含水率的大小、細胞壁的厚薄、年輪的寬窄、纖維比率的高低、抽提物含量的多少、樹幹部位和樹齡立地條件和營林措施等。中國林科院木材工業研究所根據木材氣乾密度（含水率15%時），將木材分為五級（單位：g/cm³）：
很小：≤0.350；小：0.351-0.550；中：0.551-0.750；大：0.751-0.950；很大：>0.950。
含水率
指木材中水重占烘乾木材重的百分數。木材中的水分可分兩部分，一部分存在於木材細胞胞壁內，稱為吸附水；另一部分存在於細胞腔和細胞間隙之間，稱為自由水(游離水)。當吸附水達到飽和而尚無自由水時，稱為纖維飽和點。木材的纖維飽和點因樹種而有差異，約在23～33%之間。當含水率大於纖維飽和點時，水分對木材性質的影響很小。當含水率自纖維飽和點降低時，木材的物理和力學性質隨之而變化。木材在大氣中能吸收或蒸發水分，與周圍空氣的相對濕度和溫度相適應而達到恆定的含水率，稱為平衡含水率。木材平衡含水率隨地區、季節及氣候等因素而變化，約在10～18%之間。
脹縮性
木材吸收水分後體積膨脹，喪失水分則收縮。木材自纖維飽和點到爐乾的乾縮率，順紋方向約為0.1%，徑向約為3～6%，弦向約為 6～12%。徑向和弦向乾縮率的不同是木材產生裂縫和翹曲的主要原因。
力學性質
木材有很好的力學性質，但木材是有機各向異性材料，順紋方向與橫紋方向的力學性質有很大差別。木材的順紋抗拉和抗壓強度均較高，但橫紋抗拉和抗壓強度較低。木材強度還因樹種而異，並受木材缺陷、荷載作用時間、含水率及溫度等因素的影響，其中以木材缺陷及荷載作用時間兩者的影響最大。因木節尺寸和位置不同、受力性質（拉或壓）不同，有節木材的強度比無節木材可降低30～60%。在荷載長期作用下木材的長期強度幾乎只有瞬時強度的一半。
木材鑑別
為儘可能的避免廣大木雕愛好者在選購木雕產品時由於木材方面的知識不足，被混淆視聽。
加工處理
除直接使用原木外，木材都加工成板方材或其他製品使用。為減小木材使用中發生變形和開裂，通常板方材須經自然乾燥或人工乾燥。自然乾燥是將木材堆垛進行氣乾。人工乾燥主要用乾燥窯法，亦可用簡易的烘、烤方法。乾燥窯是一種裝有循環空氣設備的乾燥室，能調節和控制空氣的溫度和濕度。經乾燥窯乾燥的木材質量好，含水率可達10%以下。使用中易於腐朽的木材應事先進行防腐處理。用膠合的方法能將板材膠合成為大構件，用於木結構、木樁等。木材還可加工成膠合板、碎木板、纖維板等。
在古建築中木材廣泛套用於寺廟、宮殿、寺塔以及民房建築中。中國現存的古建築中，最著名的有山西五台山佛光寺東大殿，建於公元857年；山西應縣木塔，建於公元1056年，高達67.31米。在現代土木建築中，木材主要用於建築木結構、木橋、模板、電桿、枕木、門窗、家具、建築裝修等。
發展需求
10月9日，中國木材價格指數繼續放量上漲，報收141.21點，環比上漲2. 78點，漲2.01%，同比上漲3.75點，漲2.73%，成交量較昨天增加了25.23%。鋸材分類指數再度拉漲，顯示出強勁的追漲動力，報收139.77點，環比上漲2.47點，漲幅為1.8%。其中進口鋸材分類指數收於141.68點，環比上漲1.58%。十一國慶假期過後，進口鋸材市場多空打壓力度明顯減小，隨著下游工廠恢復生產，採購能力的提升，進口鋸材現貨市場交投氛圍明顯轉熱，交易量較昨天上升32.01%，市場人士操作情緒高漲。價格方面，鑒於貿易商心態堅挺，進口鋸材多數品種價格強勢拉漲，主盤報價支撐力量明顯增強，其中如卡絲拉、柚木等，價格指數上升超過2%。業內人士指出，國慶期間市場蘊藏的動能在國慶過後爆發出來，因此可以預見進口鋸材市場行情將會持續一段時間的上漲趨勢，短線行情看好。截止收盤，進口鋸材代表品種卡絲拉報收4350元/立方米，漲150元/立方米；柚木報收14300元/立方米，漲300元/立方米。
10-9日，國際木材期貨報343.1美元，漲幅：2.48%▲。
套用
儘管當今世界已發展生產了多種新型建築結構材料和裝飾材料，但由於木材具有其獨特的優良特性，木質飾面給人以一種特殊的優美觀感，這是其他裝飾材料無法與之相比的。所以，木材在建築工程尤其是裝飾領域中，始終保持著重要的地位。但是，林木生長緩慢，我國又是森林資源貧乏的國家之一，這與我國高速發展的經濟建設需用大量木材，形成日益突出的矛盾。因此，在建築工程中，一定要經濟合理地使用木材，做到長材不短用，優材不劣用，並加強對木材的防腐、防火處理，以提高木材的耐久性，延長使用年限。同時應該充分利用木材的邊角碎料，生產各種人造板材，這是對木材進行綜合利用的重要途徑。
木材的等級
建築用木材，通常以原木、板材、枋材三種型材供應。原木系指去枝、去皮後按規格加工成一定長度的木料;板材是指寬度為厚度的三倍或三倍以上的型材;而枋材則為寬度不足三倍厚度的型材。
按照國家標準，根據木材的缺陷情況對各種商品木材進行了等級劃分，通常分為一、二、三、四等。結構和裝飾用木材一般選用等級較高的木材。對於承重結構用的木材，又根據《木結構設計規範》(GBJ5—88)的規定，按照承重結構的受力要求對木材進行分級，即分為I、II、III三級，設計時應根據構件的受力種類選用適當等級的木材。例如承重木結構板材的選用，根據其承載特點，一般I級材用於受拉或受彎構件;II級材用於受彎或受壓彎的構件;III級材用於受壓構件及次要受彎構件。
木材的套用
1.1.木材在結構工程中的套用
木材是傳統的建築材料，在古建築和現代建築中都得到了廣泛套用。在結構上，木材主要用於構架和屋頂，如梁、柱、櫞、望板、斗拱等。我國許多建築物均為木結構，它們在建築技術和藝術上均有很高的水平，並具獨特的風格。
另外，木材在建築工程中還常用作混凝土模板及木樁等。
1.2.木材在裝飾工程中的套用
在國內外，木材歷來被廣泛用於建築室內裝修與裝飾，它給人以自然美的享受，還能使室內空間產生溫暖與親切感。在古建築中，木材更是用作細木裝修的重要材料，這是一種工藝要求極高的藝術裝飾。
條木地板是室內使用最普遍的木質地面，它是由龍骨、地板等部分構成。地板有單層和雙層兩種，雙層者下層為毛板，面層為硬木條板，硬木條板多選用水曲柳、柞木、楓木、柚木、榆木等硬質樹材，單層條木板常選用松、杉等軟質樹材。條板寬度一般不大於120mm，板厚為20～30mm，材質要求採用不易腐朽和變形開裂的優質板材。
拼花木地板是較高級的室內地面裝修，分雙層和單層兩種，兩者面層均為拼花硬木板層，雙層者下層為毛板層。面層拼花板材多選用水曲柳、柞木、核桃木、櫟木、榆木、槐木、柳桉等質地優良、不易腐朽開裂的硬木樹材。雙層拼花木地板固定方法，是將面層小板條用暗釘釘在毛板上，單層拼花木地板則可採用適宜的黏結材料，將硬木面板條直接黏貼於混凝土基層上。
拼花小木條的尺寸一般為長250～300mm，寬40～60mm，板厚20～25mm，木條一般均帶有企口。
護壁板又稱木台度，在鋪設拼花地板的房間內，往往採用木台度，以使室內空間的材料格調一致，給人一種和諧整體景觀的感受。護壁板可採用木板、企口條板、膠合板等裝飾而成，設計施工時可採取嵌條、拼縫、嵌裝等手法進行構圖，以達到裝飾牆壁的目的。
木裝飾線條簡稱木線條。木線條種類繁多，主要有樓梯扶手、壓邊線、牆腰線、天花角線、彎線、掛鏡線等。各類木線條立體造型各異，每類木線條又有多種斷面形狀，例如有平行線條、半圓線條、麻花線條、鳩尾形線條、半圓飾、齒型飾、浮飾、孤飾、S型飾、貼附飾、鉗齒飾、十字花飾、梅花飾、葉型飾以及雕飾等多樣。
建築室內採用木條線裝飾，可增添古樸、高雅、親切的美感。木線條主要用作建築物室內的牆腰裝飾、牆面洞口裝飾線、護壁板和勒腳的壓條飾線、門框裝飾線、頂棚裝飾角線、樓梯欄桿的扶手、牆壁掛畫條、鏡框線以及高線建築的門窗和家具等的鑲邊、貼附組花材料。特別是在我國的園林建築和宮殿式古建築的修建工程中，木線條是一種必不可缺的裝飾材料。
木花格即為用木板和枋木製作成具有若干個分格的木架，這些分格的尺寸或形狀一般都各不相同。木花格具有加工製作較簡便、飾件輕巧纖細、表面紋理清晰等特點。木花格多用作建築物室內的花窗、隔斷、博古架等，它能起到調節室內設計格調、改進空間效能和提高室內藝術質量等作用。
旋切微薄木是以色木、樺木或多瘤的樹根為原料，經水煮軟化後，旋切成厚0.1mm。
左右的薄片，再用膠黏劑黏貼在堅韌的紙上(即紙依託)製成卷材。或者，採用柚木、水曲柳、柳桉等樹材，通過精密旋切，製得厚度為0.2～0.5mm的微薄木，在採用先進的膠黏工藝和膠黏劑，黏貼在膠合板基材上，製成微薄木貼面板。
旋切微薄木花紋美麗動人，材色悅目，真實感和立體感強，具有自然美的特點。採用樹根瘤製作的微薄木，具有鳥眼花紋的特色，裝飾效果更佳。微薄木主要用作高級建築的室內牆、門、櫥櫃等家具的飾面。這種飾面材料在日本採用較普遍。
此外，建築室內還有一些小部位的裝飾，也是採用木材製作的，如窗台板、窗簾盒、
踢腳板等，它們和室內地板、牆壁互相聯繫，相互襯托，使得整個空間的格調、材質、色彩和諧、協調，從而收到良好的整體裝飾效果。
木材由於加工製作方便和良好的性能，被廣泛地套用於建築結構工程、建築裝飾工程等。
1.3.木材的綜合利用
木材在加工成型材和製作成構件的過程中，會留下大量的碎塊、廢屑等，將這些下腳料進行加工處理，就可製成各種人造板材(膠合板原料除外)。常用人造板材有以下幾種：
膠合板是將原木旋切成的薄片，用膠黏合熱壓而成的人造板材，其中薄片的疊合必須按照奇數層數進行，而且保持各層纖維互相垂直，膠合板最高層數可達15層。
膠合板大大提高了木材的利用率，其主要特點是：材質均勻，強度高，無疵病，幅面大，使用方便，板面具有真實、立體和天然的美感，廣泛用作建築物室內隔牆板、護壁板、頂棚板、門面板以及各種家具及裝修。在建築工程中，常用的是三合板和五合板。我國膠合板主要採用水曲柳、椴木、樺木、馬尾松及部分進口原料製成。
纖維板是將木材加工下來的板皮、刨花、樹枝等邊角廢料，經破碎、浸泡、研磨成木漿，再加入一定的膠料，經熱壓成型、乾燥處理而成的人造板材，分硬質纖維板、半硬質纖維板和軟質纖維板三種。纖維板的表觀密度一般大於800kg/m3，適合作保溫隔熱材料。
纖維板的特點是材質構造均勻，各向同性，強度一致，抗彎強度高(可達55MPa)，
耐磨，絕熱性好，不易脹縮和翹曲變形，不腐朽，無木節、蟲眼等缺陷。生產纖維板可使木材的利用率達90%以上。
刨花板、木絲板、木屑板是分別以刨花木渣、邊角料刨制的木絲、木屑等為原料，經乾燥後拌入膠粘劑，再經熱壓成型而製成的人造板材。所用黏結劑為合成樹脂，也可以用水泥、菱苦土等無機的膠凝材料。這類板材一般表觀密度較小，強度較低，主要用作絕熱和吸聲材料，但其中熱壓樹脂刨花板和木屑板，其表面可黏貼塑膠貼面或膠合板作飾面層，這樣既增加了板材的強度，又使板材具有裝飾性，可用作吊頂、隔牆、家具等材料。
複合板主要有複合地板及複合木板兩種。
複合地板是一種多層疊壓木地板，板材80%為木質。這種地板通常是由面層、芯板和底層三部分組成，其中面層又是由經特別加工處理的木紋紙與透明的蜜胺樹脂經高溫、高壓壓合而成;芯板是用木纖維、木屑或其他木質粒狀材料等，與有機物混合經加壓而成的高密度板材;底層為用聚合物疊壓的紙質層。
複合地板規格一般為1200mm×200mm的條板，板厚8mm左右，其表面光滑美觀，
堅實耐磨，不變形、不乾裂、不沾污及褪色，不需打蠟，耐久性較好，且易清潔，鋪設方便。複合地板適用於客廳、起居室、臥室等地面鋪裝。
複合木板又叫木工板，它是由三層膠黏壓合而成，其上、下面層為膠合板，芯板是由木材加工後剩下的短小木料經加工製得木條，再用膠黏拼而成的板材。
複合木板一般厚為20mm，長2000mm，寬1000mm，幅面大，表面平整，使用方便。複合木板可代替實木板套用，現普遍用作建築室內隔牆、隔斷、櫥櫃等的裝修。
建築套用
木材由於其特性，作為建築材料有其獨特的優勢:
1.綠色環保，可再生，可降解。
2.施工簡易、工期短。
3.冬暖夏涼。
4.抗震性能優良。
資源分布
小興安嶺①東北的大小興安嶺和長白山地，是我國最大的天然林區；
② 西南橫斷山區是我國第二大天然林區；
③ 東南部的台灣、福建、江西等省山區，以人工林、次生林為主。
黑龍江省伊春市是中國著名的森工城市，建國以來50年間為祖國建設輸送了累計2.4億立方米的木材，有"中國林都"的美譽。伊春市的五營區有世界的原始紅松林保護區。
影響
木雕工藝我國人均木材的占有量偏少，而我國作為開發中國家對木材的吞吐量巨大，因此每年不得不大量依賴進口，據調查，我國的木材吞吐量居世界之首。
中國是全球木材需求大國，從2003年起就每年以百分之十的速度增長著，雖然中國地大物博，可是中國木材的產量還是滿足不了國內需求，每年不得不從全球進口大量木材以滿足國內發展需求，這就巨觀控制了全球的木材價格。
國內房地產的低迷是短暫的，木材需求放緩也是暫時的，中國的木材進口也面臨一大缺口，各大木材出口國都限制了木材的砍伐和出口量，這無形之中有增加了中國木材需求對木材價格的影響。
木材價格這幾年的持續上漲與中國的需求有直接關係，可以說中國是全球木材價格的“定價國”。
木材的變質問題
木材由於受環境（陽光，氧氣，水分溫度等）和微生物（真菌）的作用正常顏色發生改變的，叫做變色。
1.木材變色分類
化學變色：伐倒木由於化學和生物化學的反應過程而引起線紅棕色，褐色或橙黃色等不正常的變色，即為化學變色。其顏色一般都比較均勻，且分布僅限於表層（深達1—5毫米），經過乾燥後，即褪色變淡。
變色菌變色：系伐倒木邊材在變色菌作用下所形成。最常見的是青變和霉變。其次是其他邊材色斑，有橙黃色，粉紅色或淺紫色，棕褐色等。這種缺陷主要是由於乾燥遲緩或缺乏保管措施所引起。
2.木材腐朽
木材收到木腐菌侵蝕後不但物理力學性能發生改變，最後木材變得鬆軟易碎，呈篩孔狀或粉末狀等形態，這種現象稱為腐朽。
按照腐朽類型和性質分為白腐和褐腐。
木材貿易
世界木材貿易形勢已經在發生變化，為了適應這種新形勢，促進國內外貿易商的交流合作，為了未來的更好發展，在2012年的十一月二十七日召開了主題為“中外木業商面對面，攜手應對 世界木材貿易新格局”的第二屆世界木材與木製品貿易大會"，本次會也各國木材貿易商踴躍發表意見，對未來市場的發展看好。 本次大會由中國木材木製品流通協會，江蘇省太倉市人民政府、江蘇太倉港口管理委員會籌備許久研究決定的，，大會邀請行業行政部門和行業協會的有關方面領導和專家，介紹了國際貿易規則、中國經濟形勢、行業發展趨勢，邀請國際木業組織和國外主要木材出口國的代表介紹世界木材與木製品貿易現狀與趨勢，使各大貿易商能更清楚的認識未來形勢，做出相應的策略來應對。
家居板材
並不是越貴的或者外表越好看的就一定會是最好的，消費者的選擇的時候重視的應該是實用性和性價比，消費者的選購的時候首先根據房屋裝修的整體格調選擇三大類中的一類，在確定了板材類的時候，然後就有選擇款式了，通常會選擇廠家已經打造好了的整體衣櫃了，因為一般廠家能夠量身定做，可以按各人需求進行設計，既彰顯個性、節省空間，最到物盡其用，然您的衣櫃與周圍完美搭配，塑造渾然一體的裝修格局。
分類
黃花梨
這種材料顏色不靜不喧，恰到好處，紋理或隱或現，生動多變。花梨木顏色從淺黃到紫赤，木質堅實，花紋精美，成八字型，鋸解時芳香四溢，中國海南產的花梨木最佳，其顯著特點是花紋面上有鬼臉，即樹結子為最佳，花粗色淡者為低。另一特點是其心材和邊材差異很大，其心材紅褐至深紅褐或紫紅褐色，深淺不勻，常帶有黑褐色條紋。其邊材灰黃褐或淺黃褐色。黃花梨古無此名，只有“花梨”或寫作“花櫚”，後來冠之黃花梨，主要是區別所謂“新花梨”，因為海南花梨早在明朝末年就已砍伐殆盡，所以用料多為緬甸等東南亞國家進口花梨木，但品種繁多，質次各異，品質相差很大。
雞翅木
雞翅木屬紅豆科，計約四十到六十種，在我國有二十六種，主要產於福建省。因其花紋秀美似雞翅膀而得名。匠師普通認為雞翅木有新、老兩種，新雞翅木木質粗糙，紫黑相間，紋理渾濁不清，僵直無旋轉之勢，且木絲有時容易翹裂、起茬。老雞翅木肌理細緻緊密，紫褐色深淺相間成文。尤其是縱切面絲細浮動，具有禽鳥頭翅那樣燦爛閃耀的光輝。市場的雞翅木，絕大部分是新雞翅木。
鐵力木
鐵力木或作“鐵犁木”或“鐵栗木”，在幾種硬木中長的最高大，價值又較低廉。鐵力木有時有花紋，似雞翅木而較粗，過去家具商曾用它冒充雞翅木出售。鐵力木是較大的常綠喬木，樹幹直立，高可十餘丈，直徑達丈余。原產東印度。我國兩廣皆有分布：木質堅硬耐久，心材暗紅色，色澤及紋理略似雞翅木，質糙紋粗，棕眼顯著。在熱帶多用於建築，極經久耐用。
櫸木
櫸木屬榆種，產於江、浙等地，別名櫸榆或大葉榆，木材堅緻，色澤兼美，用途極廣，頗為貴重，其老齡木材帶赤色故名“血櫸”。又叫紅櫸。它比一般木材堅實，但不能算是硬木，故老匠師及明式家具的真正愛好者都予以重視，認為不應因用料較差而貶低它的藝術價值和歷史價值。櫸木材質堅硬，色紋兼美，有很美麗的大花紋，層層如山巒重疊，被木工稱之為“寶塔紋”。
沉香
進口沉香
又名沉水香、燕口香、蓬萊香、密香、芝蘭香、青桂香等。來自瑞香科植物沉香的含樹脂的心材。主產於印度尼西亞、馬來西亞、新加坡、越南、高棉、伊朗、泰國等地。
印度尼西亞、馬來西亞、新加坡所產的沉香習稱新州香，質量最好，燃之香味清幽，並能持久。越南產的沉香習稱會安香，質量稍次，燃之香味甚善，帶有甜味，但不能持久。
進口沉香多呈圓柱形或不規則棒狀，表面為黃棕色或灰黑色；質堅硬而重，能沉於水或半沉於水；氣味較濃，燃之發濃煙，香氣強烈。進口沉香性微溫，味苦辛。具有行氣止痛、溫中止嘔、納氣平喘的功效，藥效比白木香佳。
國產沉香
又名沉水香、沉香木、耳香、上沉、白木香、海南沉香、女兒香、莞香、嶺南沉刀香。來自瑞香科植物白木香的含樹脂的心材。
土沉香分為一號香（質重香濃）、二號香（質堅香濃）、三號香（質較松、香味佳）、四號香（質浮鬆、香淡）四種規格。其狀不規則，表面多呈朽木狀凹凸不平，有刀痕，偶有孔洞，可見黑褐色樹脂與黃白色木質相間的斑紋。
黑檀木
黑檀木屬柿樹類，主要產於印度、印尼、泰國、緬甸等國。黑檀木心邊材區別明顯，邊材白色（帶黃褐或青灰）至淺紅褐色；心材黑色（沌黑色或略帶綠玉色）及不規則黑色心材（其深淺相間排列條紋）。木材有光澤、無特殊氣味。紋理黑白相間，直至淺交錯，結構緬而勻，耐腐、耐久性強、材質硬重、細膩，是一種十分稀少的珍貴家具及工藝品用材。
綠檀木
綠檀，學名維臘木（Bulnesia arborea）蒺藜科維臘木屬。產於委內瑞拉、智力、墨西哥等國家。喬木，高10~25米，直徑可達40厘米。維臘木心材顏色呈橄欖綠色，間或有暗黃帶綠的條紋，並能散發出一種酷似檀香的香氣，香氣濃而不刺鼻，清醇四溢。喬木維臘木材質中的良品為罕見的“降香綠檀”，最為稀有珍貴，據傳具辟邪之能，價比黃金！
檀香木
檀香木是檀香的芯材部分，不包括檀香的邊材（沒有香氣，呈白色）。檀香隸檀香科檀香屬，是一種半寄生性小喬木，高可達8至15米，胸徑約20至30厘米，小者僅3至5厘米。原產地為印度哥達維利亞河流域，南至邁索爾邦及印度尼西亞，東、西努沙登加省及東帝汶。檀香木一般呈黃褐色或深褐色，時間長了則顏色稍深，光澤好，包漿不如紫檀或黃花梨明顯。香氣醇厚，經久不散，久則不甚明顯，但用刀片刮削，仍香氣濃郁，與香樟、香楠刺鼻的濃香相比略顯清淡、檀香分老山香，新山香，地門香，雪梨香。
酸枝木
酸枝木有多種，為豆科植物中蝶形花亞科黃檀屬植物。在黃檀屬植物中，按紅木國標GB/T18107-2000規定，除海南島降香黃檀被稱為“香枝木”（俗稱黃花梨）外，其餘盡屬酸枝類。酸枝木分為，黑酸枝木、紅酸枝木兩種。它們的共同特性是在加工過程中發出一股食用醋的味道，故名酸枝。
在兩種種酸枝木中，以黑酸枝木最好。其顏色由紫紅至紫褐或紫黑，木質堅硬，拋光效果好。有的與紫檀木極接近，常被人們誤認為是紫檀，唯大多紋理較粗。
紅酸枝紋理較黑酸枝更為明顯，紋理順直，顏色大多為棗紅色。
花梨木
花梨木，為蝶形花科紫檀屬樹種，它的木質比較硬，顏色大多是赤色或紅紫色，紋理很清晰，色澤也比較柔和，木材的顏色有點淡時靠近木材的中心，但是越往外顏色就越深，就是赤色或紅紫色，其實這才是花梨木的本色。
香樟木
香樟木有一種很好聞類似有樟腦的香味。有不規則的縱裂紋。生於山坡、溪邊；多栽培。主產長江以南及西南各地。木材塊狀大小不一，表面紅棕色至暗棕色，橫斷面可見年輪。質重而硬。味清涼，有辛辣感。香樟木有治療祛風濕，通經絡，止痛，消食的功效。
黃楊木
黃楊木黃楊木，樹小而肌理堅細，色彩極艷麗，有的呈蛋黃色，因其難長，故無大料，常用其製作木梳及用於刻印，用於家具則多做鑲嵌材料。
黃楊木是熱帶、溫帶較常見的常綠植物，我國東南沿海、西南、台灣都有廣泛的分布。
黃楊科樹種有4屬100多種。為常綠灌木或小喬木，木材淡黃色，質地堅韌，紋理細膩，硬度適中，沒有棕眼，生長期長，無大料，
黃楊木生長非常緩慢，逢冬開花，春到結子，一般要生長四、五十年才能長到3—5米高，直徑也不足15厘米，所以有“千年難長黃楊木”“千年黃楊難做拍”(樂器中的一種拍子)的說法。舊時傳說黃楊遇閏年不僅不長，反要縮短。宋蘇軾：“俗說，黃楊一歲長一寸，遇閏退三寸”故有“千年矮”之謂，
楠木
楠木中比較著名的品種可分三種：一是香楠，木微紫而帶清香，紋理也很美觀；二是金絲楠，木紋里有金絲，是楠木中最好的一種，更為難得的是，有的楠木材料結成天然山水人物花紋；三是水楠，木質較軟，多用其製作家具。
楠木屬樟科，種類很多，常用於建築及家具的主要是雅楠和紫楠。 前者為常綠大喬木，產於四川雅安、灌縣一帶；後者別名金絲楠，產浙江、安徽、江西及江蘇南部。楠木的色澤淡雅勻稱，伸縮變形小，易加工，耐腐朽，是軟性木材中最好的一種。
椴木
椴木的白木質部份通常頗大,呈奶白色,逐漸併入淡至棕紅色的心材,有時會有較深的條紋。這種木材具有精細均勻紋理及模糊的直紋。
椴木機械加工性良好,容易用手工工具加工,因此是一種上乘的雕刻材料。釘子、螺釘及膠水固定性能尚好。經砂磨、染色及拋光能獲得良好的平滑表面。乾燥尚算快速,且變形小、老化程度低。乾燥時收縮率頗大,但尺寸穩定性良好。
椴木重量輕,質地軟,強度比較低,屬於抗蒸汽彎曲能力不良的一類木材。抗腐力,白木質易受常見家具甲蟲蛀食。可滲透防腐處理劑。
陰沉木
在中國民間，陰沉木即炭化木，蜀人稱之為烏木，西方人稱之為“東方神木”。陰沉木的形成久遠，據可考資料記載：遠古時期，原始森林中的百年千年名貴古木，由於遭受到突如其來的重大的地理、氣象變化（如地震、山洪、雷擊、颱風等），有的被深埋於江河湖泊的古河床、泥沙之下，有的被埋藏在缺氧的陰暗地層中，時間長達數千年，甚至幾萬年，它們歷經激流沖刷、泥石碾壓、魚啄蟹棲，以致形狀各異，姿態萬千。經大自然千年磨蝕造化，陰沉木兼備木的古雅和石的神韻，其質地堅實厚重，色彩烏黑華貴，斷面柔滑細膩，且木質油性大、耐潮、有香味，萬年不腐不朽、不怕蟲蛀，渾然天成。古籍中記載個別樹種還具有藥用價值。它集“瘦、透、漏、皺”的特性於一身，不愧享有 “東方神木”和“植物木乃伊”的美譽。
陰沉木自古以來就被視為名貴木材，稀有之物，是尊貴及地位的象徵。我國民間素有“縱有珠寶一箱，不如烏木一方”和“黃金萬兩送地府，換來烏木祭天靈”的民諺。在古代，達官顯貴、文人雅士皆把陰沉木家具及出自陰沉木雕刻的藝術品視為傳家、鎮宅之寶，辟邪之物。歷代以來，特別是明、清時期，陰沉木尤其成為各代帝王建築宮殿和製作棺木的首選之材。清代帝王更將其列為皇室專用之材，民間不可私自採用，致使陰沉木更加稀少。民國時的竊國大盜袁世凱，逆歷史潮流而動，“皇帝夢”沒做多久就一命嗚呼。但為了顯示曾有過帝王身份，其家人費盡心思，耗費大量家財覓得陰沉木，為其拼了一副棺木。這雖是歷史笑談，但從中也看出了陰沉木的貴在難求。
嚴格說來，陰沉木已超出了木頭的範圍，而應將之列為“珍寶”的範疇。這是因為，在故宮博物院的“珍寶苑”就珍藏有陰沉木雕刻而成的巧奪天工的藝術品，可見其珍貴的程度已遠遠不是一般木頭所能企及的。陰沉木家具及藝術品就其質地、文化價值和升值前景看，可以說是無與倫比的，甚至已經超過了名貴的紫檀木。
由於烏木為不可再生資源，開發量越來越少，一些天然造型的烏木藝術品極具 收藏價值。
條紋烏木
條紋烏木，又稱紋烏木，顧名思義是有條紋的烏木。《紅木》國標將條紋烏木從烏木中分出，獨立成為一個類別。條紋烏木與烏木同屬於柿樹科（Ebenaceae）柿樹屬(Diospyros)，兩者的區別就在於材色：烏木木材的心材材色烏黑，而條紋烏木木材的心材材色黑或栗褐，間有淺色條紋。條紋烏木古時稱木、文木、烏文木，晉代崔豹《古今注》：“木出交州林邑，色黑而有文，亦謂之文木。”晉代嵇合《南方草木狀》：“文木樹高七八尺，其色正黑，如水牛角，作馬鞭，日南有之。”據古籍記載：“烏文”舶上將來，烏文爛然。在日本對烏木與條紋烏木有黑檀的稱謂，據須藤彰司《南洋材》介紹：條紋黑檀，心材黑色，有灰色或紅褐色的條紋。
核桃木
核桃（Juglans regia）
產地：中國
心邊材區別明顯。邊材淺黃褐色帶灰；心材紅褐色帶柴色，甚至帶黑褐色，往往間有深色條紋，久露空氣中呈朱古力色。紋理直或斜，結構略細，有光澤，年輪明顯，輪界呈微波狀。闐散孔材。管孔小，肉眼可見。早材管孔在肉眼下明晰，略具孔環；逐漸向年輪外緣減小。管孔多數單獨或復管孔，徑列或斜列，少數含有侵填體。木射線細而多，我淺，肉眼下可見，徑列或徐列，少數含有侵填體。木射線細而多，色淺，肉眼下可見，徑面上有射線斑紋。
材性：材質略硬，略重，密度為0.672g/cm³,色澤美麗；乾燥慢，乾後性質穩定，不變形，乾燥過程中，稍不留意就會產生劈裂，能耐磨，油漆和膠連性能良好。
黃杞
黃杞（Engelhardtia roxburghiana）
產地：中國
心邊材區別明顯至略明顯，木材灰褐色至淡紅褐色，色澤美麗，紋理直或斜，結構累贅至中，年輪略明顯，寬。闐散孔至散孔材，管孔小；略少，早材管孔在肉眼下易見。復管孔（2至數個）普遍，徑列或斜列。軸向薄壁組織發達，以離管節線狀為主。木射線細，肉眼下略可見，徑面上有射線斑紋。
材性：材質略輕，密度為0.569g/cm³,乾燥不困難，乾後少開裂，不變形。木材富有彈性，木材易加工。油漆性質中，膠著力良好，握釘力中，但不劈裂。
楓楊
楓楊（Pterocarya stenoptera）
產地：中國
心邊材區別不明顯，木材淺褐色微黃。木材有光澤，紋理常交錯、結構中。年輪略明顯，寬。半散孔材至散孔材。管孔略小至中。肉眼下易見。軸向薄壁組織，擴大鏡下可見，以離管切線狀（色淺，細而多）為主，呈斷續的弦線。木射線細，在放在鏡下明晰，徑面木射線斑紋可見。
材性：材質輕柔，密度為0.386g/cm³,乾燥時容易翹曲，不耐腐，油漆和膠著性能良好，握釘國不強，但不劈裂。
木麻黃
木麻黃（Casurina equisetifolia）
產地：中國
心邊材區別不明顯至略明顯。邊材寬，淡紅褐色。心材窄，紅褐色。木材具洶湧紋理斜至交錯，結構細，年輪不明顯至略明顯。散孔材。管孔略細，多數單獨散生或斜徑列，軸向薄壁組織發達。離管帶狀。木射線細。徑面射線斑紋可見。
材性：氣乾密度為 1.043g/cm³，很重。材質堅重，強度大。木材幹燥困難，乾裂嚴重。在南方不經防腐處理極易腐和蟲蛀。
春榆
春榆（Ulmus propinqua）
產地：中國
心邊材區別明顯，邊材窄，暗黃色，心材暗紫灰褐色。木材紋理直，結構粗略。年輪甚明顯，寬窄極不均勻。環孔材。早材管孔大。晚材管孔小至甚小，沿年輪聚集成不連續的波浪狀排列。軸向薄壁組織不易見。木射線細而少，分布均勻徑面可見水平狀或斑點狀射線斑紋。
材性：氣乾密度為0.59g/cm³，中等。乾燥困難，易環裂和翹曲。不耐腐，防腐劑極易注入。
白榆
白榆（Ulmus pumila）
產地：中國
心邊材區別明顯，邊材黃褐色，心材暗紅褐色。木材有光澤。紋理直，結構粗。年輪明顯，窄至甚寬，略呈波浪花形。環孔材，少數含有侵填體。晚材管孔很小，呈復管孔和管孔團的形式，組成斷續切線狀，軸向薄壁組織環管狀，通常圍繞晚材管孔波浪帶狀。木射線少，細至甚細。
材性：氣乾密度為 0.639g/cm³，中等。乾燥困難，收縮大，易翹曲和開裂，耐久性強，防腐處理容易。著色和油漆性質良好。膠接容易。
大葉櫸
大葉櫸（Zelkova schneideriana）
產地：中國
心邊材區別明顯。邊材寬，黃褐色或淺紅褐色，心材紅褐色。有光澤，紋理直，結構細至中，年輪明顯，不勻，早晚材差別顯著。環孔材，早材管孔大。含紅褐樹膠。晚材管孔小，斜列，切線狀或波浪形。軸向薄壁組織傍管型。木射線中，徑面射線斑紋明顯。
材性：氣乾密度為0.81g/cm³,重，乾燥困難，乾燥不當易裂，耐久性強，防腐處理容易。油漆和膠粘性能良好。
木荷
木荷（Schima superba）
產地：中國
心邊材區別不明顯。木材淺黃褐色至淺紅褐色，有光澤。紋理直或斜，結構細。年輪略明顯，輪界有深色晚材帶。散孔材。管孔多而小，多數單獨，分布均勻，軸向薄壁組織不見。木射線甚細徑面有細密棕紅色的木射線斑紋。
材性：氣乾密度為0.623g/cm³,中等。乾燥易翹裂，乾燥容易。木材耐腐性弱。加工容易，握釘力中，但易劈裂。油漆及膠粘性良好。
黃波羅
黃波羅（Phellodendron amurense）
產地：朝鮮、蘇聯遠東和日本
心邊材區別明顯。邊材黃白色帶灰，甚狹，一般為2-5mm；心材深栗褐色。紋理直，結構粗，有光澤。材色和花紋均甚美觀。具苦味。年輪明顯，狹，均勻。環孔材。早材管孔中至略大，肉眼下明晰。木射線細至甚細，數少，在肉眼下略可見，色淺。
材性：材質輕軟，密度為0.499g/cm³,油漆和膠著性能良好，握釘力中等，不易劈裂。
苦楝
苦楝（Melia azedarach）
產地：中國
心邊材區別明顯。邊材黃白色，甚狹；心材紫褐色至紅色。紋理直或斜，結構粗有光澤，年輪明顯，甚寬，不勻。環孔材。早材管孔大小中等，內眼易見，數多。含有紅褐色樹膠；晚材管孔略少，甚小至略小，肉眼下可見至不見。木射線細，色淺，肉眼下可見；徑面上有射線斑紋。
材性：木材重量中等，密度為0.6g/cm³,乾燥情況良好，心材比較耐腐，但邊材容易遭受蛀蟲侵害。木材易加工，切削容易，切面頗光滑。
黃連木
黃連木（Pistacia chinensis）
產地：中國
心邊材區別明顯。邊材灰黃或灰褐色，寬，心材黃褐色，露大氣中呈深褐色，在縱面有時具薑黃色條紋。紋理直或斜，結構細，有光澤。年輪明顯，略寬不勻。環孔材。早材管孔大小中等，肉眼下可見。晚材管孔甚多，甚少，僅在放大鏡下可見。木射線細，肉眼下可見，色淺；徑面上有射線斑紋。
材性：材質堅重，密度為0.764g/cm³,易乾燥，但易產生徑向劈裂；韌性強，易乾彎曲。
槭木
（Acer mono）
產地：蘇聯、朝鮮、日本
心邊材區別不明顯，木材肉紅色，常有灰紫色夾有綠斑的假心材。紋理直，結構細，有光澤。髓斑顯著。年輪略明顯，較狹而均勻，年輪間界以深色細線。輪界具稜角，略呈蜘蛛網狀。散孔材。木射線細，色淺，肉眼下明晰。徑面上射線斑紋明顯，美觀；弦面上呈短線狀，放大鏡下明顯。
材性：木材略重，硬，密度為0.709g/cm³,木材幹燥慢，乾燥時常有開裂，但反翹現象並不嚴重；耐腐性中等，防腐劑注入困難。力學強度較高，彈性大，耐磨損。
木蓮
木蓮(Manglietia fordiana)
產地：中國
巨觀構造特點：邊林區別明顯。邊材灰淡黃色，心材小，淡黃褐色。紋理直，結構細，材質輕。年輪明顯，寬窄均勻，輪界有細線。散孔材。管孔略多，甚小，分布均勻，木射線少、略細，分布不均勻，徑面木射線斑紋不明顯。
材性：氣乾密度為0.437g/cm³，輕。乾燥易，乾縮小。心材耐磨，對白蟻及蟲害抵抗力強。
香樟
香樟(Cinnamomum camphora)
產地：中國
心邊材區別明顯或略明顯。邊材寬，黃褐至灰褐色，心材紅褐色或染有暗色條紋。木材具典型的樟腦氣味。有光澤，紋理斜或交錯，結構細。年輪明顯，寬窄不勻，早材帶稍寬，晚材帶色深，構成深色的輪界線。散孔至闐散孔材。早材至晚材管孔逐漸變小。軸向薄壁組織環管束狀，少數翼狀;木射線細，徑面可見斑紋。
材性：氣乾密度0.535g/cm³，輕。乾燥易翹曲和徑裂，乾縮小。不易腐朽和蟲蛀，耐久性強，切面光滑。
楠木
楠木(Phoebe zhennan S. Lee et F. N. Wei)
產地：中國
心邊材區別不明顯。木材黃褐略帶線綠色。有光澤和香氣，紋理斜，結構細。年輪明顯。輪界有深褐色細線。散孔材。管孔細。軸向薄壁組織環管束狀。木射線細，寬狹不勻，徑面射經斑紋細而密。
材性：氣乾密度為0.61g/cm³，中等。乾燥時有翹曲現象，經久不腐，加工易，切面光滑;油漆、膠粘性良好。
黃檀
黃檀(Dalbergia hupeana)
產地：中國
心邊材區別不明顯，木材淺黃褐色。年輪略明顯，寬窄不勻。散孔材，管孔略小，小至中，多數單獨分布。軸向薄壁組織豐富，傍管型翼狀，聚翼狀，離管型帶狀，輪界狀，木射線細，略小，色淺。弦面具波痕。
材性：氣乾密度0.987g/cm³，重。乾燥緩慢。耐腐，但易遭蟲蛀。材質堅硬，切削困難，切面光滑。耐磨，耐衝擊。
槐樹
槐樹(Sophora Japonica)
產地：中國
心邊材區別明顯，邊材窄，黃白色，心材深灰褐色。紋理直，結構略粗，年輪明顯。通常窗而不勻。環孔材。早材管孔中至略大，通常寬2-3列心材中常含褐色樹膠，晚材管孔略小，或團狀或短切線。木射線細而少，色淺。
材性：氣乾密度0.722g/cm³，中等，耐磨、但邊材易蟲蛀，切削易，切面光滑。
刺槐
刺槐(Robinia pseudoacacia)
產地：中國
心邊材區別明顯，邊材淺黃色，甚窄;心材暗黃褐色，木材具光澤，紋理直，結構粗，年輪明顯，通常寬而不勻。環孔材。早材管孔中至大，2至數列寬，密集，在心材中完全填滿侵填物。晚材管孔小而少，中部顯散，邊緣排列成團狀或側向連成斷續同心帶。軸向薄壁組織豐富，傍管型環管狀、翼狀、聚翼狀，木射線至中，徑面射線斑紋不明顯。
材性：氣乾密度0.792g/cm³ ,重，乾燥宜慢，否則易翹曲，心材耐久耐濕且耐火，邊材不腐耐，易受蟲蛀。加工和切削困難，切面光滑。油漆和膠粘性很好。
花櫚木
花櫚木(Ormosia hosiei)
產地：中國
心邊材區別極明顯。邊材淺黃褐色;心材暗褐色帶黃(朱古力色)，紋理斜，結構中等，有光澤。木射線細肉眼下略可見，弦面有波痕。年輪不明顯。散孔材。管孔小，肉眼可見，單獨或復管孔(多為2-3個)。管孔內含白色沉積物，軸向薄壁組織頗豐富，在肉眼下明顯。
材性：材質硬重，氣乾密度0.742g/cm³,乾燥不易，邊材與心材的弦向收縮差異大，常在心邊材交界處開裂，能耐腐，但邊材易遭蟲蛀。木材易加工，切削不難，膠著和油漆性能好。握釘力強。
楓香
楓香(Liquidambar formosana)
產地：中國
心邊材區別不明顯。木材灰褐色至灰紅色。邊材易青變，紋理交錯，結構細。年輪不明顯。散孔材。管孔小分布均勻，木射線細。軸向受傷樹膠道在橫切面上呈弦線，常含白色沉積物。
材性：氣乾密度0.588g/cm³，中等，乾燥易翹曲變形，脹縮率也大，因此須慢慢地乾燥，不耐腐，心材在立木時易腐朽，邊材在採伐後易變色;腐朽材有黑暗色“界線”。不易劈裂。油漆著色和膠接性能良好。
榿木
榿木(alnus cremastogyne)
產地：中國 心邊材區別不明顯，木材黃色，日久後帶淺紅褐色，紋理直，結構細而疏鬆，年輪明顯，年輪界以細線，波浪形。散孔材，管孔數多而小。分布均勻，單獨或呈2至數個徑列復管孔。木射線具寬窄兩種，徑面上寬射線斑紋略明顯，略同材色，常具髓斑。
材性：氣乾密度輕。乾燥易，無過分翹曲和開裂，乾後易於定形。易防腐處理，但本身不耐腐，木段須及時鋸板，否則易產生綠褐色的變色。油漆和膠粘性能良好。
麻爍
麻爍(Quercus acutissima)
產地：中國
心邊材區別明顯。邊材灰褐色或暗褐色，略寬。心材紅褐色或栗褐色。木材有光澤。紋理直或斜，結構粗、年輪明顯，不勻。環孔材。早材管孔大至甚大，1至數列，侵填體多。晚材管孔小，徑列或火焰狀排列，色淺。軸向薄壁組織豐富，環管型和離管帶狀。木射線有寬、窄兩種，前者甚寬，徑面有美麗而明顯的射線斑紋。
材性：氣乾密度0.93g/cm³,重。不易乾燥，易產生徑裂和翹曲。木材耐腐性中，耐磨。油漆和膠接性能尚佳。
柞木
柞木(Quercus mongolica)
產地：中國
心邊材區別明顯。邊材淡黃白帶褐色，心材褐色至暗褐色， 有時略帶黃色。 有光澤。經緯度理直或斜，結構粗。年輪甚明顯，呈波浪狀。環孔材。晚材管孔小至甚小多數呈輻射狀排列。具侵填體。軸向薄壁組織環管狀和離切狀。木射線有寬、窄兩種，前者數其少，色淺，徑面寬射線有光澤，構成極明顯的斑紋。
材性：氣乾密度為0.766g/cm³，重，乾燥困難，易翹曲和開裂，耐水，耐磨。握釘力大，油漆著色性能良好，膠著不易。
水曲柳
水曲柳(Fraxinus mandshurica)
產地：中國
心邊材區別明顯。邊材黃白色，窄;心材灰褐色。紋理直，花紋美觀，結構粗，有光澤。年輪明顯，寬窄均勻。環孔材。早材管孔中等至大，肉眼下明顯。晚材管孔甚小在擴大鏡下可見，木射線細，肉眼下僅能分辨，色淺。
材性：木材略重硬，密度為0.686g/cm³,乾燥不易，乾縮性大，容易產生翹裂缺陷;較耐腐及耐水。材質堅韌，抗彎性能良好。油漆和膠接性能良好。
柳桉
柳桉(Shorea pclysperma)
產地：菲律賓
心邊材區別明顯，邊材黃色或灰褐色，狹;心材紅褐至深紅褐色帶紫，生長年輪不甚明顯，但由於乾濕季節，因而有不清晰的輪層，紋理交錯，具美麗的帶狀花紋，結構中等至粗，散孔材，管孔大，肉眼甚明晰，均勻分布含侵填體。木射線甚細，肉眼下在弦面上勉強可見。
材性：乾燥狀況一般，耐久性中等。
白柳桉
白柳桉(Pentacme contorta)
產地：菲律賓
心邊材區別不十分明顯，邊材淡黃白色後轉為淡灰褐色;心材淡灰色到黃褐色帶桃色。軸向薄壁組織肉眼下不見，但在擴大鏡下可見，傍管型稀疏，短翼狀和弦向帶狀，離管型星散或圍繞樹道呈帶狀。
材性：材質輕至稍硬重，密度為0.38-0.53g/cm³,乾燥慢，耐久性低，加工易，鋸切一般，刨削性能好，膠著性良好。
桃花心木
桃花心木(Swietenia mahagoni)
產地：西印度群島、南美、古巴
心邊材區別明顯，邊材白至淡黃色;心材淡紅褐色至紅褐至淡紅色帶紅，有絹絲光澤，美觀、紋理直至交錯，或帶波浪形帶狀花紋，結構稍粗、緻密。無特殊氣味，散孔材。管孔在肉眼下可見，均勻分布，多靈敏單獨，管孔內含白色物質或樹膠，導管在肉眼下可見。木射線在放大鏡下明晰。
材性：材質軟硬適中，氣乾密茺為0.60-0.68g/cm³,絕乾密度為0.55g/cm³左右，易乾燥，不易開裂和翹曲。
蘇木
蘇木(Caesalpina sappan)
產地：越南、緬甸、印度
心邊材區別甚明顯，心材新鮮桔紅色，暴露大氣中轉深吉紅色，極鮮明悅目;邊材狹、灰白色，紋理直，結構細而勻，生材時略具香氣，乾後無顯著的氣味。徑切面木材有光澤。散孔材。生長輪明顯，略寬，通常均勻。管孔小，在肉眼下可見。
材性：乾後少翹曲，若干燥不當容易發生裂隙。耐久性強。材質甚硬重，密度為0.95g/cm3,木材加工後，刨削麵很光滑。
紫檀
紫檀(Pterocarpus santalinus)
產地：印度南部邁索爾邦
心邊材區別明顯，邊材狹，白色，邊材至心材急變;新伐材的心材桔紅色，時久，則變為紅葡萄酒色，其色為紫黑色或幾乎是黑色。有光澤，紋理斜，結構累贅，斷面緻密，散孔材。管孔中等至小或很少，肉眼下勉強可見。管孔內不含侵填體，多含紅褐樹膠或白色沉積物或否，木射線極細，放大鏡下不明晰稍密。
材性：乾燥困難，緩慢，但少開裂，心材對樹木腐菌、白蟻和其他蟲害有免疫力，耐久性強，故在使用上不需要防腐處理。木材堅韌，木材堅韌、極硬、極硬。斜紋理。
檀香
檀香(Santalum album)
產地：印度、東南亞、澳大利亞
邊材白色、無氣味、心材，新砍時為淡黃褐色，暴露大氣中變為暗褐色，時間長久後則為暗紅褐色，多少有點陰晦的光澤，木材香馥郁，這種特殊芬芳經千年不散。無特殊滋味，偶而在徑切面呈現弱的波狀紋理或稀有鳥眼花紋，結構極細而均勻。散孔材。木射線很細在放大鏡下可見。
材性：材質細而重，含水量12%時，密度為0.92g/cm³,硬度中等至硬,紋理直或稍具波浪形、緻密。乾燥緩慢，耐久性強。
烏木
烏木(Diospyros ebemum)
產地：印度、斯里蘭卡
心邊材區別明顯，邊材白色或黃白色，寬。心材黑玉色，間以淡黑色條紋。木材在磨光後，出現黑金屬光澤，加工面堅硬光滑，紋理直至不規則或波狀，結構極細，緻密而均勻，無特殊氣味，木射線很細，心材呈細的帶白色的帶。
材性：材質緻密，特別堅硬、甚重，氣乾密度為1.16g/cm³,乾燥不易，乾燥過程中易發生端裂或表面裂，耐久性強並對留粉甲蟲有免疫力。
柚木
柚木(Tectona grandis)
產地：印度、馬來亞、緬甸和泰國
心邊材區別明顯，邊材淺黃褐色;心材金黃色，久之變為深黃褐色，在生長乾燥地區多呈褐色條經緯度，弦面上呈拋物線花紋，木材有光澤，新材略有刺激性氣味，無滋味，觸之有脂感，在柚木材上有油脂的觸覺，紋理通常直，但在同產區者亦有交錯紋理，結構中至略粗，環孔材，生長輪明顯，甚寬，不勻。木射線多，在肉眼下可見。
材性：緬甸產柚木密度0.60g/cm³。木材幹燥狀況良好，在天然乾燥時需加遮蓋，以防乾燥過快;穩定性好，濕脹性小，材色易於改變，但乾燥後的木材顏色一致。耐腐性強，防腐性強，防腐處理困難。邊材易被蟲蛀，但心材對白蟻及海中腐木生物的抵抗力甚強。具有良好的力學性質，耐腐損。
櫟樹氣乾密度平均0.76g/cm3，馬尾鬆氣乾密度0.45~0.65g/cm3，楊樹氣乾密度平均0.440g/cm3(最大的為產於安徽蕭縣的毛白楊0.536g/cm3，最小的為產於青海的青楊0.347g/cm3)，杉木氣乾密度平均0.334g/cm3。
波蘿釤
產地：東南亞
心邊材區別明顯，木材淺黃色至深褐色。木材有光澤，年輪略明顯，半散孔材。管孔略小至中。肉眼下易見。軸向薄壁組織，擴大鏡下可見，以離管切線狀（色淺，細而多）為主，呈斷續的弦線。
材性：材質較硬，密度為0.64g－0.72g/cm³,乾燥時不容易翹曲，耐腐，耐高溫，堅韌性好，防蛀性好，油漆和膠著性能良好，握釘力強。
常見材種
1.紅木
所謂“紅木”，從一開始，就不是某一特定樹種的家具，而是明清以來對稀有硬木優質家具的統稱。
黃花梨：為我國特有珍惜樹種。木材有光澤，具辛辣滋味；文理斜而交錯，結構細而勻，耐腐。耐久性強、材質硬重、強度高。
紫檀：產於亞熱帶地區，如印度等東南亞地區。我國雲南、兩廣等地有少量出產。木材有光澤，具有香氣，久露空氣後變紫紅褐色，文理交錯，結構 緻密、耐腐、耐久性強、材質硬重細膩。
花梨木：分布於全球熱帶地區，主要產地東南亞及南美、非洲。我國海南、雲南及兩廣地區已有引種栽培。材色較均勻，由淺黃至暗紅褐色，可見深色條紋，有光澤，具稍微或顯著輕香氣，紋理交錯、結構細而勻（南美、非洲略粗）耐磨、耐久強、硬重、強度高，通常浮於水。東南亞產的花梨木中是泰國最優，緬甸次之。
酸枝木：熱帶、亞熱帶地區，主要產地為東南亞國家。木材材色不均勻，心材橙色，淺紅褐色至黑褐色，深色條文明顯。木材有光澤，具酸味或酸香味，文理斜而交錯，密度高、含油膩，堅硬耐磨。
雞翅木：分布於全球亞熱帶地區，主要產地東南亞和南美，因為有類似“雞翅”的紋理而得名。紋理交錯、不清楚，顏色突兀，木材本無香氣，生長年輪不明顯。
綜上所述：“紅木”家具的特點為：
優點：
1）顏色較深，多體現出古香古色的風格，用於傳統家具。2）木質較重，給人感覺質量不錯。3）一般木材本身都有自身所散發出的香味，尤其是檀木。4）材質較硬，強度高，耐磨，耐久性好。
缺點：
1）因為產量較少，所以很難有優質樹種，質量參差不齊。2）紋路與年輪不清楚，視覺效果不夠清新。3）材質較重，不輕易搬運。4）材質較硬，加工難度高，而且輕易出現開裂的現象。
5）材質比較油膩，高溫下輕易返油。
1.橡木
橡木屬麻櫟，屬山毛櫸科，樹心呈黃褐至紅褐，生長輪明顯，略成波狀，質重且硬，我國北至吉林、遼寧南至海南、雲南都有分布，但優質材並不多見，優等橡木仍需要從國外進口，優良用材每立方達近萬元，這也是橡木家具價格高的重要原因。
1.水曲柳
水曲柳主要產於東北、華北等地。呈黃白色（邊材）或褐色略黃（心材）。年輪明顯但不均勻，木質結構粗，紋理直，花紋漂亮，有光澤，硬度較大。水曲柳具有彈性、韌性好，耐磨，耐濕等特點。但乾燥困難，易翹曲。加工性能好，但應防止撕裂。切面光滑，油漆，較粘性能好。
1.櫟木
俗稱柞木。重、硬、生長緩慢，心邊材區分明顯。紋理直或斜，耐水耐腐蝕性強，加工難度高，但切面光滑，耐磨損，膠接要求高，油漆著色、塗飾性能良好。國內的家具廠商多採用柞木作為原材料。國內廠家多用櫟木作為家具用材：華日、華豐、滙豐、雙葉
櫟木的缺點：
1）生長緩慢，生長周期長（上百年），優質樹種較少。
2）膠結要求很高，輕易在接縫處開裂。
3）加工難度高，存在較多的加工缺陷。
1.胡桃木
胡桃屬木材中較優質的一種，主要產自北美和歐洲。國產的胡桃木，顏色較淺。黑胡桃呈淺黑褐色帶紫色，弦切面為漂亮的大拋物線花紋（大山紋）。黑胡桃非常昂貴，做家具通常用木皮，極少用實木。
2.櫻桃木
進口櫻桃木主要產自歐洲和北美，木材淺黃褐色，紋理雅致，弦切面為中等的拋物線花紋，間有小圈紋。櫻桃木也是高檔木材，做家具也是通常用木皮，很少用實木。
3.楓木
楓木分軟楓和硬楓兩種，屬溫帶木材，產於長江流域以南直至台灣，國外產於美國東部。木材呈灰褐至灰紅色，年輪不明顯，官孔多而小，分布均勻。楓木紋里交錯，結構腎細而均勻，質輕而較硬，花紋圖案優良。輕易加工，切面欠光滑，乾燥時易翹曲。油漆塗裝性能好，膠合性強。
4.樺木
樺木年輪略明顯，紋理直且明顯，材質結構細膩而柔和光滑，質地較軟或適中。樺木富有彈性，乾燥時易開裂翹曲，不耐磨。加工性能好，切面光滑，油漆和膠合性能好。常用於雕花部件，較少用。易分特徵是多“水線”（黑線）。樺木屬中檔木材，實木和木皮都常見。產東北華北，木質細膩淡白微黃，纖維抗剪力差，易“齊茬斷”。其根部及節結處多花紋。古人常用其做門芯等裝飾。其樹皮柔韌漂亮。蒲人對此極有感情，常鑲嵌刀鞘弓背等處。唯其木多汁，成材後多變形，故絕少見全部用樺木製成的桌椅。
