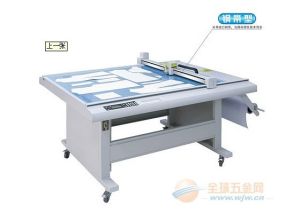

服裝放版機是專用於服裝紙樣切割的自動化設備；主要是用來製作服裝的紙樣和繪圖的機器。板房製版人員可以根據設計圖形；在銅版紙卡紙等材料上切割自己想要的服裝紙樣和繪圖，也可以寫字和壓線。電腦軟體設計圖形，調試好切割刀，開啟真空吸附按開始切割，機器就按照CAD刀線圖繪圖並切割；完成樣板製作。服裝紙樣放版切割機主要為客戶解決各種複雜紙樣和繪圖，切割精度高速度快；目前被各種服裝手袋鞋業廠廣泛採用。
服裝放版切割機產品特點：
1、採用進口同步帶進行傳動，聲音小，不易斷裂。
2、固紙方式用真空吸附方式。
3、配備刀筆雙頭，能繪圖與切割。
4、精確度高，速度快，壽命長。
5、能兼容任意CAD軟體。
6、能切割硬紙板與塑膠板。
7、性價比優於國內外同類產品。
服裝放版切割機技術參數：
奧科高速服裝紙樣切割機技術參數表
機器名稱高精度紙樣切割機普通紙樣切割機
機器型號GD1209DE1209
有效切割面積1200mm×900mm1200mm×900mm
最大進紙寬幅1050mm1050mm
制動方式進口鋼帶傳動進口同步帶傳動
切割精度≤0.05mm≤0.1mm
機器解析度機械解析度：0.025mm/程式解析度：0.025mm
重複精度≤0.1mm
間隔精度移動間隔±0.1mm
最大切割速度1000mm/s
最小切割圓直徑Φ1.6mm（根據所選的介質而定）
介質固定方式真空吸附
介質切割厚度0.5mm～2mm(根據所選的介質而定)
可切割介質標籤膠紙（不乾膠、反光膠、螢光膠），硬卡紙，壓縮泡沫，噴沙橡膠，高強反光膠片
切割方式半穿刀、全穿刀、筆繪畫圖
刀筆數量2件（1把刀、1支筆）
刀筆種類刀：特種鎢鋼刀/筆：普通簽字筆、水性原子筆、油性原子筆
工作時間及特性連續工作，電腦操作與切割同時進行，一次性快速傳輸數據
傳輸連線埠國際標準傳輸口：並口/RSC232串口
指令系統國際標準指令系統：HP-GL/DM-PL格式任選，全兼容各類CAD軟體
機器操作語言可根據使用地區選用：中文、英文、日文、韓文等四種語言
工作電壓220V±10%50Hz，可根據使用地區選用當地電壓電流
保險絲規格5A
服裝放版機（紙樣打樣機）選擇奧科服裝放版切割機的理由:
1．採用進口鋼帶作為傳動帶，精確度精益求精。
2．工作速度堪與進口機媲美，是國內同類產品速度的2倍以上。
3．繼承奧科電腦切割機的高精確度傳統，能完全滿足行業精度的要求。
4．設計理念先進、科學、實用、製作精密，具有極高的穩定性和操作性。
5．切割材料多樣化，一機數用，大大提高製作能力和實用性。
6．人性化操作面板，使操作更加簡單方便，切割和電腦操作可同時進行。
服裝放版機切割的電腦化流程
工作流程
工作原理
把電腦紙樣檔案導入奧科紙樣電腦切割機切割出所需的紙樣。可切割1.5mm最厚2mm服裝與內衣紙樣，可切割PVC塑膠板、灰紙板、硬紙板、白紙板、牛皮紙等材料。
