放版機

放版機定義

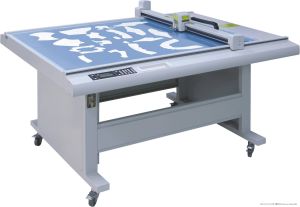

放版機主要用於各種鞋樣設計與服裝紙樣設計的專用切割設備;可以用於鞋樣和服裝的切割與繪圖。板房製版師父可以根據設計圖形;在銅版紙卡紙 膠片等材料上切割自己想要的服裝和鞋樣紙樣,也可以在各種卡紙上寫各種數字和字母。只要在電腦里設計好圖紙,調試好刀的深淺,就可以快速製作出高質量的樣板,是目前廣泛使用的自動化設備。

放版機放版機

放版機的工作原理

放版機放版機

使用掃瞄器把紙樣“母版”掃描入電腦。

使用FAST鞋樣級放軟體把電腦

紙樣進行擴縮級放。

把級放好的電腦紙樣輸入鞋樣放版切割機切割紙樣。

把級放好的電腦紙樣進行排刀算料,輸出報價單、裁斷單、採購單、財務報表等

鞋樣切割機產品特點

1.採用進口鋼帶作為傳動帶,精確度精益求精。

2.工作速度堪與進口機媲美,是國內同類產品速度的2倍以上。

3.繼承奧科電腦切割機的高精確度傳統,能完全滿足行業精度的要求。

4.設計理念先進、科學、實用、製作精密,具有極高的穩定性和操作性。

5.切割材料多樣化,一機數用,大大提高製作能力和實用性。

6.人性化操作面板,使操作更加簡單方便,切割和電腦操作可同時進行。

GD系列鞋樣電腦切割機技術參數

機器型號GD0906NGD0906

機器名稱A1鋼帶粘膠型高速切割機A1鋼帶真空型高速切割機

固紙方式雙面膠真空吸附

傳動材料進口鋼帶

有效切割範圍900×600mm

切割材料紅硬紙板、塑膠板、白紙板、牛皮紙、纖維硬紙板

切割方式筆繪、半刀、全刀

切割厚度0.5~2mm

切割精度≤0.05mm

重複精度≤0.05mm

機器解析度0.025mm

最大速度1000mm/s

工作時間及特性連續工作,電腦操作與切割同時進行,一次性快速傳輸數據

傳輸連線埠國際標準;並口/RSC232串口

緩衝區容量大容量緩衝區,可一次性完成數據快速傳輸
