當該防水劑與水泥砂漿、水泥混凝土與水一起水化時，首先在鹼性催化下交聯反應生成立體網狀矽酸鹽，堵塞水泥水化過程中產生的毛細孔隙。同時在毛細孔壁和水泥表面形成拒水膜。因此，該防水劑具縱深防水和表面防水雙重防水作用。
該防水劑的減水機理是乳液中含有一數量的非離子、陰離子表面活性劑，在和料過程中減少水泥砂漿或混凝土的摩擦阻力，提高流動性，改善和易性，起到足夠的減水作用，在水泥保養過程中，無需補足水分，使結構更加緊密，從而可以提高砂漿混凝土的強度。
本防水劑亦可以兌稀後直接在基材表面刷塗或噴塗等方式做為表層防水使用；按乳液總重2-3%左右的量添加到水性塗料乳液、水性家具漆、水性牆漆中亦可以起到很好的防水效果。
主要技術指標：
外觀：乳白色液體，與水任意比例互溶。
PH值：6.0-7.5
密度：0.95-0.99有效物含量：40(+-1)%
貯存穩定性：12個月
水泥砂漿混凝土試驗（添加2%）：
吸水量比：優於國標，≤45%；（國標JC474-2008吸水量比≤135%）
透水壓力比：優於國標，≥300；（國標JC474-2008≥200）
抗壓強度：優於國標，7天≥113（國標JC474-2008≥85）
優於國標，28天≥124（國標JC474-2008≥80）
適用領域：
1.鐵路、公路路面的防水；
2.鐵路公路橋墩﹑橋樑；
3.地下工程防水施工：如涵洞，隧道，地下車庫；4.海事工程防水施工：如堤壩﹑碼頭；5.水庫﹑大壩﹑水電站﹑引水工程；
6.防水水泥瓦﹑彩磚﹑劈開磚製作；
7.泳池﹑樓頂﹑衛生間﹑廚房；
8.內外牆水泥基面﹑結構較為疏鬆的石材如砂岩﹑石膏板材各種板材基面的防水處理。
使用方法：
表層防水處理：1.被處理的物體在塗刷或噴施前，應先將其表面的塵土、浮灰、渣體等附著物清理乾淨。2.處理前，被處理的物體表面應乾燥一些，以便於本品有效成份滲入。3.防水劑原液兌水10-20倍，攪拌均勻後噴塗或用毛刷﹑海綿刷塗於基材表面，刷塗一般縱橫交錯一遍，不得遺漏，一般一到兩遍，稀釋液每公斤塗布面積大約5-10平方左右（視基材吸水率及表面光滑粗糙情況會有不同）。4.應根據施工需要量配兌本品，現兌現用，稀釋液建議6個月內用完，若到期未分層仍可使用，5.明顯可見的縫隙應重新堵縫，然後再防水施工。6.本產品適宜在4℃-40℃環境溫度施工，低溫成膜時間慢，高溫液體蒸發過快影響吸收量，一般夏天作業一般1小時後成膜，冬天室外作業24小時左右成膜（成膜時間長短與溫度有較大關係）施工後基面未乾前不得被雨水沖刷，48小時後防水效果最佳。水泥砂漿混凝土整體防水
1.稱好水泥及其他料。
2.按水泥量的1-3%稱好防水劑加入水中，水量為水泥料的35-40%，再摻入水泥砂
漿中攪勻即可；
3.施工可用流注法流平或用刮刀刮平；
4.水泥固化第一天內防止雨水沖刷和暴曬；
5.水泥固化後整個混凝土結構層皆有非常好的防水作用。
注意事項：
1.放置於兒童取不到之處，產品明顯標示，避免誤服。
2.不慎入眼請用清水沖洗，若仍感不適就醫。
3.皮膚接觸用水洗淨即可包裝、存儲、運輸:1.25公斤﹑50公斤﹑200公斤桶裝。2.陰涼乾燥處儲存，稀釋後液體在6個月內用完。3.水性液體，非危險品，普通貨物運輸。

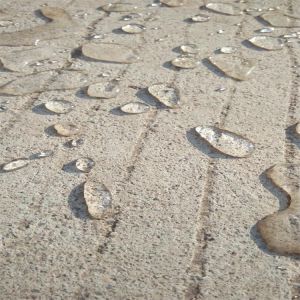

有機矽乳液型防水劑的效果圖
