最大需量測量諧波表具有全面的三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙信輸入、遙控輸出以及網路通訊等功能,其中ACR230ELH/ACR330ELH同時還具有電網波形實時跟蹤顯示和SOE事件記錄功能,主要用於對電網供電質量的綜合監控診斷及電能管理。

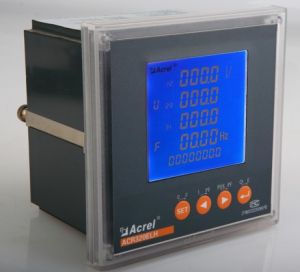

ACR230ELH最大需量測量諧波表
LCD顯示、全電參量測量(U、I、P、Q、PF、F、S);四象限電能計量、最大需量、復費率電能統計;THDu,THDi、2-31次各次諧波分量;電壓波峰係數、電話波形因子、電流K係數、電壓與電流不平衡度計算;電網電壓電流正、負、零序分量(含負序電流)測量;4DI+2DO;RS485通訊接口、Modbus協定或DL/T645規約。
適用環境
工作溫度:-10℃~+45℃
儲存溫度:-25℃~+70℃
相對濕度:≤95%不結露
海拔高度:≤2500m
電磁兼容
靜電抗干擾實驗Ⅲ級(IEC61000-4-2)
輻射抗干擾試驗Ⅲ級(IEC61000-4-3)
電快速瞬變脈衝群干擾試驗Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗Ⅲ級(IEC61000-4-8)
技術參數
網路
三相三線、三相四線
精度等級
電流、電壓:0.2級,
功率、有功電能:0.5級,
頻率:0.05Hz,
無功電能:1級
輸入電流
額定值:AC1A、5A
過負荷:1.2倍額定值(連續);10倍額定值/1秒
功耗:<0.2VA(每路)
輸入電壓
額定值:AC57.7V/100V、220V/380V(400V)
過負荷:1.2倍額定值(連續);2倍額定值/1秒
功耗:<0.2VA(每路)
工作電源
工作範圍AC85-270V
頻率45-65Hz
功耗≤6VA(點陣式液晶)
功耗≤4VA(欄位式液晶)
工頻耐壓
2kV/1min交流有效值
開關量輸入
4路乾接點輸入,內置+5V電源
開關量輸出
輸出方式:2或3路繼電器常開觸點輸出
觸點容量:AC250V/3A、DC30V/3A
脈衝輸出
輸出方式:集電極開路的光耦脈衝,2路輸出
脈衝常數:10000、40000、160000imp/kWh
通訊
RS485接口
MODBUS-RTU協定
波特率38400、19200、9600、4800可設定
外形及安裝尺寸(mm)
ACR220ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm,安裝深度為85mm。LCD顯示(欄位式液晶)
ACR230ELH的面框尺寸為96mm*96mm,開孔尺寸為88mm*88mm,安裝深度為85mm。LCD顯示(點陣式液晶)
ACR320ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm,安裝深度為85mm。LCD顯示(欄位式液晶)
ACR330ELH的面框尺寸為120mm*120mm,開孔尺寸為108mm*108mm,安裝深度為85mm。LCD顯示(點陣式液晶)
專利及著作權
ACR230ELH專利:電能質量分析儀表液晶顯示面板--外觀專利號200830060356.X
ACR230EL著作權登記號:滬DGY-2009-1283《安科瑞ACR230ELH電能質量分析儀軟體V1.0》
