基本內容
變頻電源是將市電中的交流電經過AC→DC→AC變換, 輸出為純淨的正弦波，輸出頻率和電壓 一定範圍內可調。它有別於用於電機調速用的變頻調速控制器，也有別於普通交流穩壓電源。理想的交流電源的特點是頻率穩定、電壓穩定、內阻等於零、電壓波形為純正弦波（無失真）。變頻電源十分接近於理想交流電源，因此，先進已開發國家越來越多地將變頻電源用作標準供電電源，以便為用電器提供最優良的供電環境，便於客觀考核用電器的技術性能。 變頻電源主要有二大種類：線性放大型和SPWM開關型
變頻電源圖片當今國際上先進的變頻電源是採用IGBT逆變輸出技術，用先進微處理器控制設計而成的高性能精密電源，它具有過流、短路、過壓、欠壓、過載等保護及報警故障顯示功能，確保用電設備及變頻電源安全。具有負載適應性強，輸出波形品質好，良好的人機界面，操作簡單，體積小，重量輕等特點。正弦波輸出，可調輸出電壓及頻率的變頻電源為用電設備提供了所需要的交流電。
發展歷程
變頻電源是在國內一般的稱呼，更準確的說，應該叫交流電力頻率轉換器，即Ac power Frequency Converter，一般用縮寫AFC來稱呼。變頻電源的整個發展史基本是隨著電子器件的發展而發展的。
80年代前後，電子式變頻電源多以日本的小型儀器電源為主，該類儀器電源多採用晶體放大的方式製作，80年代後通過台灣傳入中國大陸。該時期的電源特點為：功率小，精度好，效率低。
80年代，中國大陸走上了改革開放的道路，在此階段，中國大陸的進出口設備逐漸加大，尤其以微波爐及空調為代表性的電器出口份額增加，因此需求大功率變頻電源進行測試。對於該部分市場套用的需求，原有的產品功率已不能滿足，所以，電源廠家尋求新的技術來擴大電源的功率。根據當時的技術條件及電子器件，主要向兩條路發展，一方面是保持晶體式的方式不變，採用多機並聯的方式進行擴容；另一種方式是採用功率晶體模組。
晶體式多級串聯的方式，需要解決環流問題，而且效率低，在工業生產過程中，消耗太大；功率晶體模組變頻方式反應慢，功率有限，工作電壓低，耐壓在600V左右，輸出採用PAM濾波方式（為單方波加低次濾波），輸出波形失真較大。這兩種方式製作的電源產品功率依舊不能滿足日益增長的需求，所以大功率的負載需要變頻測試時，多採用電機後拖動發電機的方式（M+G）來滿足。
電機後拖動發電機的方式（M+G）在使用過程中，存在磨損，以及效率轉換問題。後來參考美國技術，採用SCR來做逆變器，該方式製作的電源，功率大，能滿足客戶使用，比較好的用於取代電機後拖動發電機的方式（M+G），但是該系列的產品有一個較大的缺點，機器在轉換的過程中，噪音非常大，達到70dB<1m
隨著半導體技術的發展，在80年代末，富士生產出了第一代的IGBT，該電子器件的特性集成了GTR及MOSFET的優點，開關速度快，通流能力強，故很快就被套用到逆變領域。隨著實力強大的三菱、西門康、英飛凌等廠家在IGBT領域的加入，使得IGBT的發展速度日新月異，更新換代的速度加快，IGBT的開關速度及通流能力得到進一步的加強，這樣，就使得大功率的變頻電源的製作得以實現。
區別
變頻電源是由整個電路構成交流一直流一交流一濾波的變頻裝置，得到了廣泛套用。變頻電源不僅能 模擬輸出不同國家的電網指標，而且也為出口電器廠商在設計開發、生產、檢測等套用中提供純淨可靠的、低諧波失真的、高穩定的電壓和頻率的正弦波電源輸出。變頻電源是非常接近於理想的交流電源，可以輸出任何國家的電網電壓和頻率。變頻器是由交流一直流一交流（調製波）等電路構成的，變頻器的標準名稱應為變頻調速器。其輸出電壓的波形為脈衝方波，且諧波成分多，電壓和頻率同時按比例變化，不可分別調整，不符合交流電源的要求。
售後
變頻電源：廠家自己研發生產，對電源非常熟悉，一旦出現問題，會在電源現場以最短的時間解決問題。
變頻器：因變頻器多是從其他專門生產變頻器的廠家購買，一旦出現問題，電源廠家會把變頻器拆下寄回變頻器廠家（部分在國外），維修周期長，而且變頻器廠家不會負責變頻器與變壓器和LC低通濾波電路的匹配。即使現場維修也很難保證徹底解決問題
可靠性
變頻電源：電源整體統籌設計，經過多年的技術積累，保證電源穩定可靠運行。
變頻器：通過變頻器組裝的岸電電源生產較為簡單，因其主要部分“變頻器”為購買，所以很難保證變頻器與其他元件的參數相匹配
安全性
變頻電源：啟動過程中頻率恆定。岸電電源可以提供純淨可靠、低諧波失真、高穩定的電壓和頻率的正弦波電力輸出，非常接近於理想的交流電源。
變頻器：變頻器的設計專門針對電動機變頻啟動，啟動時電壓、頻率同步上升，用其改裝的電源，可能會對用電設備造成影響，尤其是變頻器、可控整流、通信設備等。
三相不平衡
變頻電源：逆變部分採用星型方式，每相可獨立帶載，適應三相完全不平衡負載。不平衡度可達3%以內。
變頻器：變頻器採用△逆變，雖然輸出通過變壓器轉變成Y型輸出，但對三相不平衡負載適應性較差，可能會使電動機中逆扭矩增加，使電動機溫度上升，效率下降，能耗增加，發生震動，輸出虧耗
技術特點
提供世界各國標準電源、穩定純淨正弦波，模擬測試各種電器產品
16位微控制器（模擬）控制，輸出電壓、頻率智慧型（模擬）控制，操作靈活方便
高頻PWM設計，以IGBT做功率推動，體積小，噪音低
獨特的瞬時值控制方式，可預先設定標稱電壓-10%~-30%及+10%~+25%，控制精度高，波形品質好，可適應各種負載
效率高達85%以上，適用負載廣，負載功率因素±0.5~1.0均可
暫態反應快速，對100%的載入或去載，穩壓反應時間在2ms以內
過載能力強，瞬間電源能承受額定電流300%
具過高電流、超載、超溫等多重保護及告警
電壓（V）、電流（A）、頻率（HZ）、功率（W）、功率因素（PF）全部問LED數碼管顯示，簡單易讀，高解析度
輸出電壓0~150V/0~300V兩檔可調
輸出頻率45HZ~65HZ、50HZ、60HZ、2F、4F、400HZ
低失真干擾，輸入/輸出完全隔離，安全可靠
適用範圍廣，可廣泛用於需變頻變壓場所
單相500VA~45KVA，三相3KVA~250KVA，可承接特殊規格定製
變頻電源套用目的及領域:
由於世界各國電網指標不統一，出口電器廠商需要電源模擬不同國家的電網狀況，為工程師在設計開發、生產線測試及品保的產品檢測、壽命、過高壓/低壓模擬測試等套用中提供純淨可靠的、低諧波失真、高穩定的頻率和穩壓率的正弦波電力輸出；進口原裝電器、設備的用戶也需要對我國電網進行變壓、變頻以保證進口電器、設備的正常運轉；滿足航空電子及軍事設備高頻的需求。
主要用於製造或出口貿易商對出口電器產品的用電檢測、調試及用於精密儀器的供電電源。廣泛適用於家電製造業、電機、電子製造業、IT產業、電腦設備、實驗室等。
★ 家電業製造商如：空調設備、咖啡機、洗衣機、榨汁機、微波爐、收錄音機、冰櫃、DVD、洗塵器、電動剃鬚刀等產品的測試電源。
★ 電機、電子業製造商如：交換式電源供應器、變壓器、電子安定器、AC風扇、不斷電系統、充電器、繼電器、壓縮機、馬達、被動元件等產品的測試電源。
★ IT產業及電腦設備製造商如：傳真機、影印機、碎紙機、印表機、掃描器、燒錄機、伺服器、顯示器等產品的測試電源。
★ 實驗室及測試單位如：交流電源測試、產品壽命及安全測試、電磁相容測試、OQC（FQC）測試、產品測試及研發、研究單位最佳交流電源。
★ 航空/軍事單位如：機場地面設施、船舶、航天、軍事研究所等的測試電源。
套用中注意的問題
變頻電源裝置主要分為交—直—交變頻和交—交變頻兩大類，交—直—交變頻又可分為電壓型和電流型兩大類，交—交變頻多為電壓型，也有少量使用電流型。
變頻電源控制方式分為電壓型、電流型、脈衝寬度調製型等。其主迴路的拓撲、控制策略都有多種方式可以選擇，如功率器件有scr（晶閘管，thyristor）、gto（門極關斷晶閘管，gateturn-offthyristor）、igbt（絕緣柵雙極電晶體，insulated-gatebipolartransistor）、igct（集成門極換流晶閘管，integratedgatecommutatedthyristor，是一種新型半導體功率器件，在gto的基礎發展起來的）等；主迴路的拓撲結構可選擇兩電平、三電平、負載換相式scr電流型變頻器等，控制策略可選擇v/f控制、矢量控制、直接轉矩控制、脈衝寬度調製（pwm）或脈衝幅度調製（pam）等；電壓也有高壓（3～6kv，主要是大容量的同步或異步電動機）、中壓或抵壓（如一般的小功率380v和軋鋼輔傳動的電動機）等。
此外，變頻調速還有變極調速，無級調速還有矢量控制方式、變壓變頻（vvvf）控制方式等，價格極為不同，如何選擇是一大問題。表3示出了我國寶鋼從日本引進的於1989年投產的1900mm板坯連鑄全交流方式。從表中可以看出，變頻調速採用變極、vvvf和矢量變換控制三種方式，在調速要求不需無級的只須有限變速的採用變極控制方式，要求速度控制不嚴格的如輥道速度控制採用變壓變頻（vvvf）方式，要求速度控制嚴格的才採用矢量變換控制方式，這樣目的是節約投資和簡化維護，這種按工藝要求選擇變頻器的方法可作為為其他車間交流化作為準則，如燒結的全交流化，其配料的變頻電源採用vvvf方式，台車採用矢量變換控制方式。
對於變頻電源生產，國外電氣公司都已產業化了，如德國西門子、法國阿爾斯通、瑞典abb、美國ge、義大利ansoldo、日本日立、日本三菱、日本安川等公司都生產各種容量、不同電壓的通用變頻器可供選用，選擇時可適當參照其業績及在類似或同樣機組使用情況和經驗與效果。變頻所用電動機也需注意，一般1000kw以下的電動機，採用異步電動機性能價格比較好，對於容量較大的可採用同步電動機或異步電動機。異步電動機一般採用線繞電機，而容量較小的電動機一般採用鼠籠電機。由於傳動控制系統一般採用pwm變頻器，故電機也須特殊設計，以滿足pwm變頻調速的要求（按不同機組情況，包括允許過載%、過載時間、工作制、絕緣等級、保護等級、額定電壓等）。一般來說，還須考慮電源污染對電網造成的影響問題，特別對容量特大並使用交—交變頻電源的場合，考慮裝設無功動態補償裝置（svc）是要認真考慮的。
1996年推出的GH Bladed 是風機設計和分析行業的標準軟體包。GH T-MON是測量風機結構載荷和
性能的集成硬軟體系統。1998年，公司推出風電場設計和分析軟體工具GH WindFarmer, 被世界各國廣泛採用。GH SCADA已成為業界領先的獨立風電場管理、信息和報表工具軟體。2003年推出的GH Forecaster服務,提供風力發電場發電量的短期預報。
變頻電源可帶負載種類及容量選擇方法
變頻電源可以帶載各種阻抗特性的負載，包括電感類、電阻類、整流類常見負載，需引起重視的是負載類型不同，所需變頻電源的功率容量有很大不同。
定期保養
清掃空氣過濾器冷卻風道及內部灰塵。檢查螺絲釘、螺栓以及即外掛程式等是否鬆動，輸入輸出電抗器的對地及相間電阻是否有短路現象，正常應大於幾十兆歐。導體及絕緣體要及時用酒精擦試乾淨。如條件允許的情況下，要用示波器測量開關電源輸出各路電壓的平穩性，如：5V、12V、15V、24V等電壓。測量驅動電路各路波形的方波是否有畸變。UVW相間波形是否為正弦波。
接觸器的觸點是否有打火痕跡，嚴重的要跟換同型號或大於原容量的新品;確認控制電壓的正確性，進行順序保護動作試驗;確認保護顯示迴路無異常;確認變頻電源在單獨運行時輸出電壓的平衡度。
建議定期檢查，應一年進行一次。
變頻電源備件的更換
變頻電源由多種部件組成，其中一些部件經長期工作後其性能會逐漸降低、老化，這也是變頻器發生故障的主要原因，為了保證設備長期的正常運轉，下列器件應定期更換：
1.濾波電容
中間電路濾波電容：又稱電解電容，其主要作用就是平滑直流電壓，吸收直流中的低頻諧波，它的連續工作產生的熱量加上變頻電源本身產生的熱量都會加快其電解液的乾涸，直接影響其容量的大小。正常情況下電容的使用壽命為5年。建議每年定期檢查電容容量一次，一般其容量減少20%以上應更換。
2.冷卻風扇
變頻電源的功率模組是發熱最嚴重的器件，其連續工作所產生的熱量必須要及時排出，一般風扇的壽命大約為10Kh—40Kh。按變頻電源連續運行折算為2—3年就要更換一次風扇，直接冷卻風扇有二線和三線之分，二線風扇其中一線為正極，另一線為負極，更換時不要接錯;三線風扇除了正、負極外還有一根檢測線，更換時千萬注意，否則會引起變頻電源過熱報警。交流風扇一般為220V、380V之分，更換時電壓等級不要搞錯。

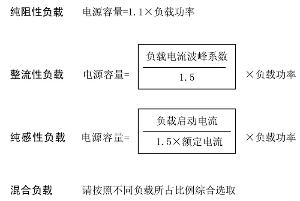

容量選擇方法：

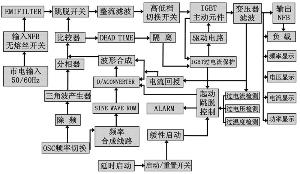

變頻電源工作原理圖
變頻電源變頻電原的分類：
變頻電源主要有二大種類：電晶體放大型和PWM開關型。DP系列變頻電源，以微處理器為核心，以PWM方式製作，正弦脈寬調製等技術，使單機容量可達1000KVA，以隔離變壓器輸出來增加整機穩定性，具有負載適應性強、輸出波形品質好、操作波形好、操作簡便、體積小、重量輕等特點，具有短路、過流、過壓、過熱等保護功能，以保證電源可靠運行。
生產
簡述
生產流程對於變頻電源生產，國外電氣公司都已產業化了，如德國西門子、法國阿爾斯通、瑞典abb、美國ge、義大利ansoldo、日本日立、日本三菱、日本安川等公司都生產各種容量、不同電壓的通用變頻器可供選用，選擇時可適當參照其業績及在類似或同樣機組使用情況和經驗與效果。變頻所用電動機也需注意，一般1000kw以下的電動機，採用異步電動機性能價格比較好，對於容量較大的可採用同步電動機或異步電動機。異步電動機一般採用線繞電機，而容量較小的電動機一般採用鼠籠電機。由於傳動控制系統一般採用pwm變頻器，故電機也須特殊設計，以滿足pwm變頻調速的要求（按不同機組情況，包括允許過載%、過載時間、工作制、絕緣等級、保護等級、額定電壓等）。一般來說，還須考慮電源污染對電網造成的影響問題，特別對容量特大並使用交—交變頻電源的場合，考慮裝設無功動態補償裝置（svc）是要認真考慮的。?
1996年推出的GH Bladed 是風機設計和分析行業的標準軟體包。GH T-MON是測量風機結構載荷和
性能的集成硬軟體系統
1998年，公司推出風電場設計和分析軟體工具GH WindFarmer, 被世界各國廣泛採用。GH SCADA已成為業界領先的獨立風電場管理、信息和報表工具軟體。2003年推出的GH Forecaster服務,提供風力發電場發電量的短期預報。可帶負載種類及容量選擇方時最好先了解您將要使用的負載性質，現見到的有五種負載形式： 1 、阻性負載，2、感性負載3 、容性負載：4 、整流性負載；5 、混合型負載；6 、電能可反饋負載。顧客在選擇電源時要根據負載性質的不同選擇不同的電源容量。（二）變頻電源容量選擇變頻電源對一般負載類型無特殊要求，可適應阻、感性、容性、整流以及混合負載。樣本給出的技術參數是在額定狀態、阻性負載條件下測試的，在額定條件下，電源可長期運行。但考慮到電網電壓的波動、負載電流波峰係數、短時過載等因素，選擇電源容量時，應留有適當裕量，建議如下：（1 ）阻性負載： 電源容量 =1.1×負載功率（2 ）阻感或阻容負載: 電源容量 =1.1× 負載視在功率（3 ）電機負載： 電機負載直接起動時，起動衝擊電流約為額定電流的5 一7 倍，起動時間一般在2秒之內。本系列電源2秒過載能力為2 倍，超出此範圍，電源將過載保護。因此，考慮到起動容量，建議：直接起動的電機類負載，電源容量應為電機功率的3 倍。否則就採取軟起動措施，或定貨時特別說明。（4 ）整流負載： 其輸入迴路包含整流二極體（或晶閘管）和濾波電容器，如果輸入迴路無軟起動裝置，則在輸入開關合閘瞬間，負載可視為短路，將產生很大的衝擊電流，導致電源過流保護。如果經常出現大的起動衝擊電流，對負載迴路也將造成不利影響，因此，建議：用戶的整流負載輸入迴路應採用軟起動措施，對起動電流進行限制。本系列電源過流保護閥值約為額定值的4 一5 倍，承受時間約為IO毫秒，在此範圍內的衝擊電流，電源均可承受。由於整流負載電流為脈衝電流，電流波峰係數可達3 -3.5 倍，因此對電源輸出電壓波形和長期運行出力均有一定影響，影響程度由負載電流波峰係數決定，通常，當負載電流波峰係數>2 時，電源容量按下式選擇： 電源容量選擇方法1. 阻性： 電源容量 = 1.1×負載功率 負載啟動電流2. 感性： 電源容量 = ────────── ×負載功率負載額定電流負載電流波峰係數 3. 整流： 電源容量 = ────────── ×負載功率1.5
4. 混合型：請按照不同負載所占比例適當選取
註：對於冰櫃、空調之類的感性負載，應按照啟動功率來選擇電源容量。
如果整流負載與其它對電壓波形要求較高的負載混用，則電源裕量還應在上述基礎上加大。
（5 ）混合負載請按照不同負載所占比例綜合選取
（6 ）電能可反饋負載，如可逆轉電機、調速電機負載，本公司生產的系列電源需要加特殊裝置，當可逆轉電機在突然變換方向時，因內部會產生較大的反向電動勢，形成反向電動勢極易損壞電源，電機內擇電源時，電源應具備泄放迴路裝置，訂貨時顧客必須特別予以說明。
. 電源電壓,電源頻率
除了一部分產品之外，電源電壓和電壓頻率在產品出廠時為AC220V 、40HZ-70 HZ：如果需要改變為所使用地區的電源電壓或特殊使用要求，請在訂貨時指定。
．外形尺寸· 重量
外形尺寸的表示方式以長度、寬度、高度為順序，以毫米為單位。重量為其近似值。但是，手柄、鏇鈕、橡膠墊腳等突起物不包括在內。
國家標準
GB/T 4793.1 測量、控制和試驗室用電氣設備的安全要求 第1部分：通用要求
GB/T 6833.9-87 電子測量儀器電磁兼容性試驗規範 傳導干擾試驗
GB/T 6587.2-86 電子測量儀器溫度試驗
GB/T 6587.3-86 電子測量儀器濕度試驗
GB/T 6587.4-86 電子測量儀器振動試驗
GB/T 6587.5-86 電子測量儀器衝擊試驗
GB/T 6587.6-86 電子測量儀器運輸試驗
GB/T 6587.7-86 電子測量儀器基本安全試驗
GB/T 6587.8-86 電子測量儀器電源頻率與電壓試驗
GB/T 6592-1996 電工和電子測量設備性能表示
GB/T 6593-1996 電子測量儀器質量檢驗規則
GB/T 11463-89 電子測量儀器可靠性試驗
GB/T 13384-92 機電產品包裝通用技術條件
GB/T 16511-1996 電氣和電子測量設備隨機檔案
GB/T 17626.5-1999 電磁兼容 試驗和測量技術 浪涌(衝擊)抗擾度試驗
GB/T 17626.11-1999 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化抗擾度試驗
使用注意事項
1、高壓試驗請注意安全，嚴格按照高壓試驗的規範來操作。檢查/修改試驗接線時，請先關閉本系統，並切斷電源。
2、本系統支持的最高電壓為800Kv，實際能夠升到的高壓由激勵變壓器決定，請根據試驗電壓調換合適的激勵變壓器。
3、如果開機後發現變壓器發出非正常聲音，請立即關閉本系統並切斷電源，檢查變壓器接線是否正確。
4、正常“停機”採用逐步降壓停機的方式，保護停機直接快速停機，遇到緊急情況可以直接斷開空開直接關機。
5、如果自動掃頻失敗，請檢查接線或重設掃頻範圍。
6、本系統試驗電壓為峰值採樣（國標要求），如果系統顯示的高壓跟萬用表顯示的高壓差別大，請檢查“試驗參數”中的“分壓變比”是否正確填寫。
技術參數
| 型號 | 10kVA | ||
| 電路方式 | IGBT /PWM脈波寬度 調變 方式 | ||
| 交流輸入 | 相位 | 三相 | |
| 電壓 | 220V/ 380V ±10% | ||
| 頻率 | 50Hz | ||
| 交流輸出 | 相數 | 單相 | |
| 電壓 | 低檔 | 0-150V連續可調 | |
| 高檔 | 0-300V連續可調 | ||
| 電流 | 低檔 | 84A | |
| 高檔 | 42A | ||
| 頻率 | 40.0-499.9Hz連續可調 | ||
| 頻率穩定度 | 定頻：≤±0.01%； 調頻 ：≤±0. 1% | ||
| 動態電壓瞬變範圍 | ≤1% | ||
| 負載穩壓率 | ≤±1% | ||
| 波形失真度 | ≤3% | ||
| 功率因數 | ≥85% | ||
| 反應時間 | ≤2Ms | ||
| 顯示精度 | 數位 頻率表 | 解析度 0.1Hz | |
| 數位電壓表 | 解析度0.1V | ||
| 數位電流表 | 解析度 0.01A | ||
| 數位 功率表 | 解析度0.1W | ||
| 電錶指示 | 四位數字式頻率、電壓、電流、功率及 功率因數表 | ||
| 工作效率 | 效率高達90%，可為感性、容性、阻性任意混合負載 | ||
| 保護功能 | 過電流 、 過電壓 、過熱、 過載保護 及警告裝置 | ||
| 絕緣電抗 | 500Vdc 20MΩ以上 | ||
| 耐壓絕緣 | 1800Vac/5Ma/1分鐘 | ||
| 冷卻裝置 | 強制風扇製冷 | ||
| 環境 | 工作溫度 | -10℃~50℃ | |
| 相對濕度 | 0-90%（非凝結狀態） | ||
| 海拔高度 | 1500公尺 | ||
| 尺寸（深*寬*高）mm | 660*400*700 | ||
資料
NH-A系列變頻變壓電源，在產品的設計方面，採用了高頻PWM，IGBT逆變功率推動及輸入輸出全隔離技術，使產品具有瞬時值控制及線上可調功能，具有控制精度高、波形品質好以及負載適應性強、噪音低及抗干擾能力強等特點。
可廣泛套用於以下場所：
● 海外銷售產品測試；
●模擬產品行銷目的地（各國各地區）電網狀況；
●各種產品認證的預測試；
●產品壽命測試；
●專業實驗室的電源適應性試驗；
●變壓器、電機等繞組類產品倍頻測試；
●中頻測試；
模擬變頻電源三進三出技術參數如下：
| 製作方式 | SPWM / IGBT 正弦波脈寬調製 |
| 輸入電源 | 380V ±10% AC |
| 輸入相數 | 三相 三線/四線+ 地線 |
| 輸入頻率 | 50/60Hz±5Hz |
| 輸出電壓 | 低檔:0～150V/0～260V 高檔:0～300V/0～520 |
| 輸出頻率 | 調頻 :47Hz～63Hz 定頻:50Hz、60Hz |
| 電壓穩定度 | 標準正弦波形 |
| 頻率穩定度 | ≤1% |
| 總諧波 含量 | ≤2%（ 線性負載 ）（THD） |
| 三相不平衡 | 可接不平衡負載 |
| 相角 偏移度 | 平衡或對稱負載120°±1° 10%不平衡負載時120°±3° |
| 負載類型 | 無負載類型限制（阻性、感性、容性、整流均可） |
| 顯示 相電壓 | 四位LED 解析度：0.1V |
| 顯示頻率 | 四位LED 解析度： 0.1Hz |
| 顯示電流 | 四位LED 解析度：0.001A/0.01A/0.1A |
| 功率/功率因數 | 四位LED 解析度:0.1W/1W/0.1KW |
| 效率 | ≥85% |
| 保護裝置 | 過載、過流、過壓、過熱、短路等保護 |
| 噪聲 | ≤65dB (1米以外) |
| 使用環境 | 溫度：-10℃～40℃ 濕度：10%～90%、海拔≤2000m |
| 外形尺寸 | 如2表 |
| 重量 | 如2表 |
2表：
| 容量 | 輸出電流 | 外形尺寸 | 重量 | |
| 低檔 | 高檔 | |||
| 6KVA | 18A | 9A | 500×900×680 | 120KG |
| 10KVA | 30A | 15A | 500×900×680 | 150KG |
| 15KVA | 46A | 23A | 500×900×680 | 200KG |
| 20KVA | 60A | 30A | 590×1100×800 | 260KG |
| 30KVA | 90A | 45A | 590×1100×800 | 300KG |
| 45KVA | 136A | 68A | 720×1220×1080 | 340KG |
| 50KVA | 150A | 75A | 720×1220×1080 | 370KG |
| 60KVA | 180A | 90A | 720×1220×1080 | 400KG |
| 75KVA | 226A | 113A | 720×1220×1080 | 500KG |
| 90KVA | 272A | 136A | 750×1300×1382 | 600KG |
| 100KVA | 303A | 151A | 750×1300×1382 | 650KG |
| 120KVA | 364A | 182A | 1380×1450×870 | 700KG |
| 150KVA | 454A | 227A | 1380×1450×870 | 900KG |
| 180KVA | 546A | 273A | 2100×1650×1350 | 1100KG |
| 200KVA | 606A | 303A | 2100×1650×1350 | 1300KG |
| 300KVA | 909A | 455A | 2600×1800×1550 | 1750KG |
| 450KVA | 1364A | 682A | 2600×1800×1550 | 2100KG |
| 600KVA | 1818A | 909A | 2600×2200×1850 | 2600KG |
| 750KVA | 2272A | 1136A | 2600×2200×1850 | 2900KG |
套用問題
在工業調速傳動領域中，與傳統的機械調速相比，用變頻電源調速有諸多優點，套用非常廣泛，但由於變頻電源逆變電路的開關特性，對其供電電源形成了一個典型的非線性負載，變頻電源在現場通常與其它設備同時運行，例如計算機和感測器，這些設備常常安裝得很近，這樣可能會造成相互影響。因此，以變頻電源為代表的電力電子裝置是公用電網中最主要的諧波源之一，其對電力系統中電能質量有著重要的影響。供電系統諧波的定義是對周期性非正弦電量進行傅立葉級數分解，除了得到與電網基波頻率相同的分量，還得到一系列大於電網基波頻率的分量，這部分電量稱為諧波。諧波頻率與基波頻率的比值(n=fn/f1) 稱為諧波次數。電網中有時也存在非整數倍諧波，稱為非諧波(Non-harmonics)或分數諧波。諧波實際上是一種 干擾量，使電網受到“污染”，電能質量下降。電工技術領域主要研究諧波的發生、傳輸、測量、危害及抑制，其頻率範圍一般 為2≤n≤40。
諧波產生
向公用電網注入諧波電流或在公用電網上產生諧波電壓的電氣設備稱為諧波源。具有非線性特性的電氣設備是主要的諧波源，例如帶有功率電子器件的變流設備，交流控制器和電弧爐、感應爐、螢光燈、變壓器等。
諧波產生的根本原因是由於非線性負載所致。當電流流經負載時，與所加的電壓不呈線性關係，就形成非正弦電流，從而產生諧波。
諧波頻率是基波頻率的整倍數，根據法國數學家傅立葉(M.Fourier)分析原理證明，任何重複的波形都可以分解為含有基波頻率和一系列為基波倍數的諧波的正弦波分量。諧波是正弦波，每個諧波都具有不同的頻率、幅度與相角。諧波可以區分為偶次與奇次諧波。在平衡的三相系統中，由於對稱關係，偶次諧波已經被消除了，只有奇次諧波存在，奇次諧波引起的危害比偶次諧波更多更大。我國工業企業也越來越多的使用產生諧波的電氣設備，例如晶閘管電路供電的直流提升機、交-交變頻裝置、軋鋼機直流傳動裝置、晶閘管串級調速的風機水泵和冶煉電弧爐等。這些設備取用的電流是非正弦形的，其諧波分量使系統正弦電壓產生畸變。諧波電流的量取決於諧波源設備本身的特性及其工作狀況，而與電網參數無關，故可視為恆流源。 各種晶閘管電路產生的諧波次數與其電路形式有關，稱為該電路的特徵諧波。除特徵諧波外，在三相電壓不平衡，觸發脈衝不對稱或非穩定工作狀態下，上述電路還會產生非特徵諧波。進行諧波分析和計算最有意義的是特徵諧波，如果5，7，11，13次等。如直流側電流波紋較大，則5次諧波幅值將增大，其餘各次諧波幅值將減少。 當電網接有多個諧波源時，由於各諧波源的同次諧波電流分量的相位不同，其和將小於各分量的算術和。 變壓器激磁電流中含有3，5，7等各次諧波分量。由於變壓器的原副邊繞組中總有一組為角形接法，為3次諧波提供了通路，故3次諧波電流不流入電網。但當各相激磁電流不平衡時，可使3次諧波的殘餘分量(最多可達20%)進入電網。
諧波危害
對於電力系統來說，電力諧波的危害主要表現有以下幾方面：
(1)增加輸、供和用電設備的額外附加損耗，使設備的溫度過熱，降低設備的利用率和經濟效益：
(2)電力諧波對輸電線路的影響：
諧波電流使輸電線路的電能損耗增加。當注入電網的諧波頻率位於在網路諧振點附近的諧振區內時，對輸電線路和電力電纜線路會造成絕緣擊穿。
(3)電力諧波對變壓器的影響：
諧波電壓的存在增加了變壓器的磁滯損耗、渦流損耗及絕緣的電場強度，諧波電流的存在增加了銅損。對帶有非對稱性負荷的變壓器而言，會大大增加勵磁電流的諧波分量。
(4) 電力諧波對電力電容器的影響：
含有電力諧波的電壓加在電容器兩端時，由於電容器對電力諧波阻抗很小，諧波電流疊加在電容器的基波上，使電容器電流變大，溫度升高，壽命縮短，引起電容器過負荷甚至爆炸，同時諧波還可能與電容器一起在電網中造成電力諧波諧振，使故障加劇。
(5)影響繼電保護和自動裝置的工作可靠性：
特別對於電磁式繼電器來說，電力諧波常會引起繼電保護及自動裝置誤動或拒動，使其動作失去選擇性，可靠性降低，容易造成系統事故，嚴重威脅電力系統的安全運行。
(6)對通訊系統工作產生干擾：
電力線路上流過的幅值較大的奇次低頻諧波電流通過磁場耦合時，會在鄰近電力線的通信線路中產生干擾電壓，干擾通信系統的工作，影響通信線路通話的清晰度，甚至在極端的情況下，還會威脅著通信設備和人員的安全。
(7)對用電設備的影響：
電力諧波會使電視機、計算機的圖形畸變，畫面亮度發生波動變化，並使機內的元件溫度出現過熱，使計算機及數據處理系統出現錯誤，嚴重甚至損害機器。
此外，電力諧波還會對測量和計量儀器的指示不準確及整流裝置等產生不良影響，它已經成為當前電力系統中影響電能質量的大公害。
諧波治理
治理諧波問題，抑制輻射干擾和供電系統干擾，可採取禁止、隔離、接地及濾波等技術手段。治理諧波的主要措施有：加大系統短路容量;提高供電電壓等級;增加變流裝置的脈動數;改善系統的運行方式，設定交流濾波器等都能減小系統中的諧波成分。交流濾波器又分為無源濾波器和有源濾波器兩種。有源濾波器是一種向系統注入補償諧波電流，以抵消非線性負荷所產生的諧波電流的能動式濾波裝置。它能對變化的諧波進行迅速的動態跟蹤補償，且補償特性不受系統阻抗影響。其結構相對複雜，運行損耗較大，設備造價高;在補償諧波的同時，也會注入新的諧波。無源濾波器(又稱LC濾波器)是利用LC諧振原理，人為地造成一條串聯諧振支路，為欲濾除的主要諧波提供阻抗極低的通道，使之不注入電網。LC濾波器結構簡單，吸收諧波效果明顯;但僅對固有頻率的諧波有較好的補償效果;且補償特性受電網阻抗的影響很大，在特定頻率下，電網阻抗和LC濾波器之間可能會發生並聯諧振或者串聯諧振。
無功功率補償, 諧波治理技術是當前乃至今後相當長的時期內, 緩解電力供需矛盾, 改善供電質量的一種行之有效的手段之一, 經廣泛推廣套用後, 能為國家和用戶帶來巨大的經濟效益和良好的社會效益。將變頻電源產生的諧波控制在最小範圍內，達到科學合理用電，抑制電網污染，提高電源質量。
