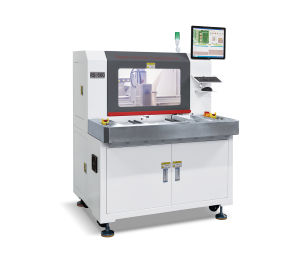

曲線分板機

曲線分板機，是一款利用高速旋轉銑刀將多連片PCB按編程路徑分割開來的設備。廣泛套用於數碼、通訊、照明等領域。改善人工掰板、V-CUT、衝壓等方式的分板瑕疪，提高品質減少報廢。

分板機通常是指PCB分板機，也就是線路板分板機。分板機被廣泛套用於電子產品製造業。由於傳統的人工

折板方式會有很強的應力產生，對產品品質造成嚴重影響，所以人工折板已基本上被機器分板所取代。

　　分板機現可分以下幾種：1、走刀式分板機，2、衝壓式分板機，3、銑刀式分板機，4、雷射分板機。

　　以上四種分板機的優缺點：　1、走刀式分板機 優點：成本低 缺點：只能進行直線分板。有毛邊。

　　2、衝壓式分板機 優點：首次投入成本低，速度快。缺點：由於必須專板專模，後期成本高。有應力

　　3、銑刀式分板機 優點：可進行任意形狀分板，應力很小，切割邊緣無毛邊。缺點：首次成本較大。

　　4、雷射分板機 優點：同時具備銑刀式分板機的優點，並可對PCB板進行微分切，無應力。 缺點：機器價格昂貴。

1.銑刀曲線分板機主要利用銑刀高速運轉將多連片方式的PCB板按預先編輯好的路徑分割的設備。取代了人工折斷、C-CUT或PUSH的切割瑕疵，提高產品質量，減少報廢率，本機採用人機界面WindowsXP作業系統，簡明而人性化的界面設計，自動切割路徑校正系統，高像素CCD程式製作及區塊程式和單步程式編輯及修改，兩平台互動工作的PCB的上下料裝置，能有效地降低機器開置時間，從而達到理想的生產效率。
2.配置高像素CCD放大鏡頭，輔助程式示教及編輯功能，精度更高更精確，圖像跟清晰。

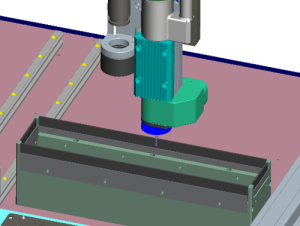

銑刀高速旋轉切割

郵票分板機_瑞盛pcb分板機鑼板機fr-4玻纖板切板機孔切割分板機
3.自動MARK點定位校正系統，移動路徑有寶時顯示和模凝路線跟蹤，顯示一目了然，自動對立校正功能，切割精度更高，PCB低要在3mm之內的範圍內放偏，機器視覺都可以進行自動路線校正，放寬了操作員在放板時精度的要求，大大提高了工作效率。
4．程式的左右工作檯複製、區塊複製、陳列、多角度連線板複製、單步跟蹤修改功能、區塊編輯修改功能，精確簡化了程式製作的時間，提高編輯效率。
5.大功率進口風機製作的吸塵器和10V的高電壓靜電消除裝置，吸塵效果更佳理想，超聲更小。
6.刀具壽命監測，銑刀切割一業距離後會自動上升和下降至另一段未切割的刀刃位置，上下距離及次數可根據刀刃長度設定，及延長銑刀壽命。
7.透明的安全門設計，使加工過程一目了然，開門有急停減速50%運行的兩種方式供不同的客戶選擇，急停是預防加工時的意外，提供一個安全檢查的操作環境。減速50%是為了在做程式的時候方便編程人員對加工過程的監視。
8.利用兩平台連滑交換加工放置PCB基板，減少等待時間，提高產量。

雙工位銑刀曲線分板機
