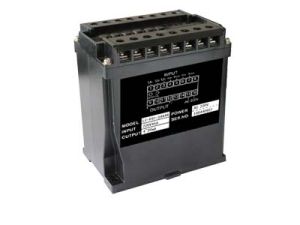

功率變送器

功率變送器

功率變送器是一種既能測量有功/無功功率,又能計量有功/無功電能的具有雙重功能的儀表。

概述

功率變送器 是一種既能測量有功/無功功率,又能計量有功/無功電能的具有雙重功能的儀表。是電能計量、節能自動化和計算機電費結算的配套儀表,本系列儀表技術指標完全符合JJG596-89《電子式電能表》的要求,相對誤差小於0.5%電能顯示記錄裝置,是用於電網跳變系統理想的電子式電能表。該變送器適用於頻率為50Hz、60Hz及特殊頻率的單、三相線路,功率以4~20mADC輸出,電能以光耦集電極開路脈衝輸出或繼電器無源接點形式脈衝輸出,以適用不同RTU和電源記錄裝置的要求。

特性

◇單片機技術製作,穩定性好
◇能準確反應被測功率的傳輸方向
◇適用於三相三線、三相四線系統有功、無功功率的測量
◇可按照用戶要求定製電流、電壓、等多電量同時輸出的電量組合變送器,及三相三線、三相四線 全電量測量、RS485輸出的智慧型變送器
套用
廣泛套用於電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統

技術參數

◆輸入及輸出
輸入電流:AC0~5A、AC0~500V可選
頻率:50/60Hz
◆吸收功率
電壓迴路:<0.22VA/100V
電流迴路:<0.1VA/5A
◆過載能力:電流:2倍連續、30倍/秒
電壓:2倍連續
◆輸出信號:DC0~1V、0~±1V、0~5V、0~±5V、0~20mA、4~20mA、4~12~2mA等
◆負載電阻
電流輸出:RL≤600Ω
電壓輸出:RL≥2kΩ

性能指標

*將被測三相交流供電的有功、無功功率隔離轉換成按線性比例輸出的標準直流電壓或直流電流;
*單片機技術、精準最新算法實現交流電路功率的精確測量;準確反應功率傳輸方向;
*優良的抗干擾能力和高精度性(0.2%);
*電壓端子接入、標準導軌(35mm)安裝;
*外型尺寸(mm):110(L)×75(W)×120(H);
*可AC/DC110V(220V)供電*執行標準:GB/T13850-1998,IEC688:1992
*輸入範圍:0~500V(0~5A)內可選
*精度等級:≤0.2%.F.S
*溫度特性:≤100PPM/℃(0~50℃)
*整機功耗:≤5.0VA
*工作穩定性:年變化<0.2%
*隔離耐壓:輸入/輸出/外殼間AC2.0KV/min*1mA
*絕緣電阻:≥20MΩ(DC500V)
*衝擊電壓:5KV(峰值),1.2/50uS
*回響時間:≤300mS
*過載能力:2倍電壓、電流連續
*工作環境:-10℃~50℃,20%~90%無凝露
*貯存環境:-40℃~70℃,20%~95%無凝露

選型指南

A﹍功率形式: B﹍輸出形式:
P:有功功率

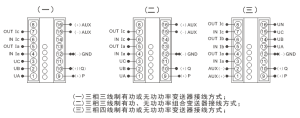

A44功率變送器接線示意圖A44功率變送器接線示意圖

3:0~5V
Q:無功功率 4:0~20mA
PQ:有功無功組合 5:4~20mA
*功率如有正反向,需聲明 R:RS485
D﹍供電方式:
B﹍輸入形式: 8:110V
1:三相三線制輸入
9:220V

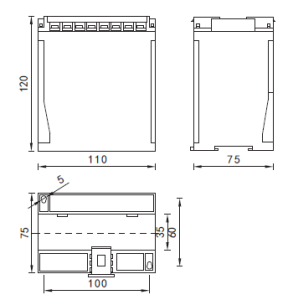

A44功率變送器外形圖A44功率變送器外形圖

2:三相四線制輸入 E﹍電壓、電流輸入範圍
選型示例1:LF-P31-59A44-0.2/220V*5A
說明:該產品表示220V*5A輸入量程、4~20mA輸出、220V供電、A44外型的三相三線制有功功率變送器

注意事項

*注意產品標籤上的輔助電源信息,變送器的輔助電源等級和極性不可接錯,否則將損壞變送器;
*變送器為一體化結構,不可拆卸,同時應避免碰撞和跌落;
*變送器在有強磁干擾的環境中使用時,請注意輸入線的禁止,輸出信號應儘可能短。集中安裝時,最小安裝間隔不應小於10mm;
*本系列變送器內部未設定防雷擊電路,當變送器輸入、輸出饋線暴露於室外惡劣氣候環境之中時,應注意採取防雷措施;
*本產品採用阻燃ABS塑膠外殼封裝,外殼極限耐受溫度為+85℃,收到高溫烘烤時會發生變形,影響產品性能。產品請勿在熱源附近使用或保存,請勿把產品放進高溫箱內烘烤;
*請勿損壞或者修改產品的標籤、標誌,請勿拆卸或改裝變送器,否則將不再對該產品提供"三包"(包換、包退、包修)服務。
