1、產品概述
上海蒙暉MH5300系列智慧型線上密度計,採用原裝進口RoseMount多參數共面法蘭感測器,對各種液體或液態混合物進行線上密度測量。在石化行業可廣泛套用於石油、煉油、調油、油水介面檢測；在食品工業用於葡萄汁、番茄汁、果糖漿、植物油及軟飲料加工等生產現場；奶製品業；造紙業；黑漿、綠漿、白漿、鹼溶液的測量；釀酒酒精度；化工類的尿素、清潔劑、乙二醇、酸鹼及聚合物密度的測量。還可套用於採礦鹽水、鉀鹼、天然氣、潤滑油、生物製藥等行業。
2、主要特點
1、採用一體化結構的兩線制變送器，無活動部件維護簡單.
2、五位數字液晶顯示.
3、安裝使用方便，裝入液體即可顯示讀數.
4、使用於流體或靜止液體，適合於管道安裝.
5、自定義密度單位，便於進行行業標密換算.
6、連續線上測量液體密度無過程中斷，可直接用於生產過程控制.
7、接觸液體部件全部為316不鏽鋼材料製造，安全，衛生，防腐性好。
8、帶溫度補償，表頭可顯示溫度值，並可根據客戶需要調整溫度補償範圍。
3、工作原理

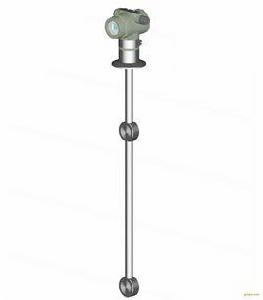

智慧型線上密度計使用說明書4、技術指標
輸出信號：雙線制4~20mA,疊加Hart協定數位訊號
電源：12~45VDC
密度量程：0~2g/cm³
精度：0.001g/cm³
負載範圍
智慧型線上密度計使用說明書5、物理指標
電氣接口；1/2NPT-14
過程接口；DN80法蘭
觸液部件：316L不鏽鋼
填充液：DC200矽油
6、安裝
由於工藝流程的需要，線上密度計經常安裝在工作條件較為惡劣的現場,為了儘可能減少密度計工作條件的惡劣程度，應儘量安裝在溫度梯度和溫度變化小，無衝擊和振動的地方，無氣泡。只有充分考慮現場特有條件，才能發揮其應有的精度指標。安裝時注意以下事項：
1、產品必須豎直安裝，與地面垂直度不大於5度（如安裝不垂直，或本地重力加速度偏離標準重力加速度時，將產生偏差，後面將介紹如何消除因此而產生的偏差）。
2、側面安裝時法蘭直管段要保證能夠順利裝入。
3、打開電氣盒的表蓋後，重新安裝時應擰緊以保證與密封O型圈緊密接觸,如果不擰緊，濕氣會進入電氣盒內，影響電路正常工作。
4、密度計外殼必須有效接地。
5、安裝位置儘量遠離變頻器或大功率電機，必要時採取隔離措施，使用禁止電源線。
6、安裝好後，空管時調零，使密度值顯示為0g/cm³
7、接線
信號端子設定在電氣盒的一個獨立艙內。在接線時，可擰下接線側的表蓋。如圖連線電源線（信號是附加在電源線上的）。信號線不要與其它電源線一起穿金屬管或同放在一線槽中，也不要在強電設備附近通過。
密度計外殼接地。因為變送器通過電容耦合接地，所以檢查絕緣電阻時，電路檢查應採用不大於45V的電壓，密度計的最大輸出電流不超過30mA.DC。
8、調試
密度計在出廠前已進行零點調整和常溫標定。正確安裝後空管加電錶頭應顯示密度值為零，單位是G/CM(克每立方厘米)。如果安裝時垂直度不夠，或本地重力速度度與標定地重力加速度相差較大，還需要進行零點量程調整。
零點調整
按下零點按扭持續6秒鐘以上，表頭顯示為零時放鬆按扭即可。
1、量程調整
在管道中充滿過程液體，管道在加熱過程中，顯示密度值會有所變化，是因為整個密度計系統各部分溫度不一致造成。待系統各部分溫度穩定後（可能要一兩個小時），記下顯示的密度值。如果該密度值與實驗室在此溫度下測得的密度值相同，在誤差允許的範圍內，則調試完畢，可正常投入使用。如果顯示密度與實驗室密度在差異，要進行調整，調試方法如下：
待工作溫度穩定後，儀表數字不在變化時，記下表頭顯示的密度值Q1（假設Q1=1.115）,實驗室側得過程液體在此溫度下密度值為假假設為Q0=1.125,用手操器讀出原有量程值為P0=3.2(KPa),則調整後量程為：
P=P0XQ1/Q0
=3.2X1.115/1.125
=2.859(KPa)
即密度計壓力量程調整為 ：2.859KPa,修改壓力量程後密度顯示值為1.125,與實驗室該過程液體在此溫度下密度值相同，則調試完畢後可以常使用。
3、由於季節性變化，當密度發生偏差時，可用相同的方法進行季節性調整。
9、故障排除
在故障情況下，下述步驟可幫助找出問題原因。同時可幫助決定是否需要拆下來修理。這些資料幫助診斷和修理幾大基本故障症狀，對每種症狀，先處理最容易檢查的條件，如無法排除請同本公司服務中心聯繫。
1、無顯示
檢查電源是否接好；
檢查迴路是否短路；
電源正負極是否接反。
2、 偏差變大
檢查膜片側是否困有氣體 ，如有氣體，鬆開排泄閥放掉氣體。
檢查膜片側是否有沉積物結晶 ；如果有沉積物或結晶，通過沖洗孔衝掉，如不能衝掉，將沖洗環拆下再清洗，清洗時注意不要損壞膜片。
檢查電壓是否正常 ；
如果變化是季節性的，則進行季節性調整。
3、輸出不穩定
檢查溫度是否進入工作穩態；
檢機周圍是否有變頻器或大功率發動機，採取必要隔離措施；
流體速度是否波動太大，待流體穩定後再測量；
檢查管道中流體是否滿管及是否夾有氣體；
檢查管道是否有強列振動；
檢查電源電壓是否波動太大；
檢查阻尼值是否設得太小，適當調整阻尼可增加穩定性(用手操器調節阻尼參數)
10、運輸和貯存
適合於陸路，水路運輸及貨運裝載的要求；
產品和附屬檔案應在出廠原包裝條件下，存放在室內，其環境溫度為
-10～+55℃，相對濕度不超過85%。
11、開箱清單
開箱時應檢查包裝是否完好，並核對變送器的型號、規格是否與訂貨契約是否符合，隨機檔案是否齊全。
測試表格1份
使用說明書1份
智慧型線上密度計1套
