智慧型磁致伸縮液位計

智慧型磁致伸縮液位計

1.可靠性強:由於磁致伸縮液位計採用波導原理,無機械可動部分,故無摩擦,無磨損。 磁致伸縮液位計由三部分組成:探測桿,電路單元和浮子組成。 磁致伸縮液位計用於高精度高壓強的液位測量,還可同時測量溫度等參數。

智慧型磁致伸縮液位計在中石油及中石化的成品油流通行業,對油罐油量的測量大多採用人工爬罐,投尺進行測量。用帶有重錘的米制鋼帶捲尺或帶有刻度的標尺計量,手工記錄讀數,人工查表換算,最後得到油量數據。這種測量方法不僅勞動強度大,同時存在不安全因素,也無法保證精度。個別地方有用電容式/擴散矽壓力式液位計測量,由於這類感測器零漂移嚴重,測量偏差大,長期工作穩定性差,不受用戶歡迎。也有的地方採用等壓式皮膜液位計或機械式浮子液位計。因皮膜式液位計受溫度影響大,且存在漏氣問題,機械浮子液位計又經常出現鋼帶卡死現象,所以都沒有得到廣泛的套用。 採用磁致伸縮液位計,進行油罐液位的測量.其優點表現在:
1.可靠性強:由於磁致伸縮液位計採用波導原理,無機械可動部分,故無摩擦,無磨損。整個變換器封閉在不鏽鋼管內,和測量介質非接觸,感測器工作可靠,壽命長。
2.精度高:由於磁致伸縮液位計用波導脈衝工作,工作中通過測量起始脈衝和終止脈衝的時間來確定被測位移量,因此測量精度高,解析度優於0.01%FS,這是用其它感測器難以達到的精度。
3.安全性好:磁致伸縮液位計的防爆性能高,本安防爆,使用安全,特別適合對化工原料和易燃液體的測量。測量時無需開啟罐蓋,避免人工測量所存在的不安全性。
4.磁致伸縮液位計易於安裝和維護簡單:磁致伸縮液位儀一般通過罐頂已有管口進行安裝,特別適用於地下儲罐和已投運儲罐的安裝,並可在安裝過程中不影響正常生產。
5.便於系統自動化工作:磁致伸縮液位計的二次儀表採用標準輸出信號,便於微機對信號進行處理,容易實現聯網工作,提高整個測量系統的自動化程度。 工作原理: 磁致伸縮液位計由三部分組成:探測桿,電路單元和浮子組成。測量時,電路單元產生電流脈衝,該脈衝沿著磁致伸縮線向下傳輸,並產生一個環形的磁場。在探測桿外配有浮子,浮子沿探測桿隨液位的變化而上下移動。由於浮子內裝有一組永磁鐵,所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時,產生一個“扭曲”脈衝,或稱“返回”脈衝。將“返回”脈衝與電流脈衝的時間差轉換成脈衝信號,從而計算出浮子的實際位置,測得液位。 汽油滲漏到土壤中是一個比汽油揮發到空氣中更嚴重的問題,在已開發國家這是一項必測的指標,也是中國大陸環保發展的趨勢。磐威科技磁致伸縮液位儀在對油罐的液位及溫度等參數進行測量的同時,還可對油罐進行測滲漏,測漏精度達到了0.375升/小時,可滿足不同用戶的需求,實現較高的性能價格比。

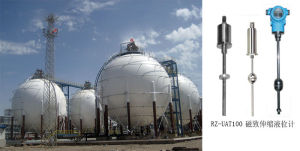

磁致伸縮液位計在液化石油氣儲罐上的套用

磁致伸縮液位計組成及原理概述
(1)組成。
磁致伸縮液位計用於高精度高壓強的液位測量,還可同時測量溫度等參數。它可與智慧型顯示儀及上位計算機一起構成液位測量管理系統,可實現液位的上、下限報警和遠距離的自動控制。由360°內磁浮子、感測器、塑封全智慧型化電子裝置三部分組成。可智慧型化編程,帶有液晶顯示,可顯示總體液位、界面液位、以及溫度輸出的電信號,實際液位值、溫度值,帶有偏移量的實際液位值等。
(2)工作原理。
脈衝發生器產生的電脈衝沿外保護管內的波導絲傳遞,當該環形磁場遇到浮子中永久磁鐵的縱向磁場時,將形成一個螺旋形磁場,它作用於波導絲上並使之扭轉,產生超聲扭轉波,該超聲扭轉波返回到感測線圈(變換器)時轉換成橫向應力,通過感測線圈的磁通發生變化,在感測線圈兩端產生感應電壓,這樣可以通過精確測量發射脈衝和返回扭轉波的時間差來確定浮子的精確位置。由於浮子總是懸浮在液面上,且磁浮子位置隨頁面變化而變化,即時間間隔大小也就是頁面的高低,然後通過全智慧型化電子裝置將時間間隔大小信號轉換與被測液位成比例的4~20mA信號進行輸出。

磁致伸縮液位計磁致伸縮液位計
