智慧型抄表系統簡介
智慧型抄表匯流排制抄表系統為《DC2000A“水電氣”計量計費、報警、截斷系統》的子系統。適用於
系統採用集散性結構設計,大大提高系統的可靠性和可擴容性。數據採集器與管理中心計算機的通訊採用標準RS485實現遠距離的數據傳輸，獨特靈活的組網方式,適合於各種安裝使用環境。《智慧型抄表匯流排制抄表系統》軟體,與本系統硬體無縫集成,共同構成一個功能強大、穩定可靠、容易管理、數據精確、可伸縮(擴展)性極強的多功能智慧型三表網路管理系統。
軟體部分作為系統的最終實現,為用戶提供了一個使用、管理本系統的重要工具,它具有以下特點: 系統以資料庫為核心,提供方便的數據處理、查詢、統計、報表、備份等功能。採用面向對象和模組化相結合的設計方法,支持不同客戶的獨特要求(如報表列印格式,操作員許可權控制等)。支持客戶原有綜合管理系統,可以和客戶原有管理系統(如物業管理系統等)集成(可提供資料庫接口或者通訊接口)。
系統執行標準
1、GB/T17618：信息技術設備抗擾度限值和測量方法；
2、GB3836.1：爆炸性氣體環境用電器設備的通用要求；
3、JG/T 162-2004：住宅遠傳抄表系統 數據專線傳輸；
4、Q/SZJ004-2006：DC2000A“水電氣”計量計費、報警、截斷系統企業標準。

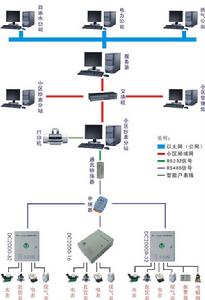

系統組成
1． 系統組成
系統由管理中心計算機（主站）、採集器和戶機（直讀遠傳表、燃氣泄漏報警器、電動閥）終端三級網路組成，中間環節少，大大提高了系統的穩定性。
2．數據採集器
用於實時數據採集、故障判斷、數據傳輸等。
數據採集器與直讀遠傳表之間採用RS485進行信號傳輸；數據採集器與燃氣泄漏報警器、電動閥之間採用多芯電纜進行點到點的方式傳輸。數據採集器與主站之間採用RS485進行信號傳輸。
數據採集器可以就地取220V市電，也可使用不間斷電源UPS外加蓄電池供電。
3．戶機
直讀遠傳戶表：採用本公司研製的具有“直讀”數據輸出的直讀表。
燃氣泄漏報警器：採用具有聲光報警+切斷燃氣閥門+聯網信號功能的報警器。
4.
實時抄表功能：實時抄取任一戶表或全部戶表當前數據和工作狀態。 自動校時功能:系統在抄表時能自動校準系統時間.
斷線檢測功能：當信號線或通訊線斷線時，系統反映該狀態。
燃氣報警功能：採集燃氣報警信號，在總控中心電腦上顯示報警房號。
報警截斷功能：燃氣報警時自動關閉閥門，有異常情況時也可有電腦遠程打開或關閉閥門。
斷電數據保護功能：系統或設備掉電時，數據將長期保存。
費用計算功能：根據管理員設定的費率自動計算用戶費用。
數據管理功能：用戶用量等數據的初始化、統計、查詢、報表等。
系統管理功能：管理系統參數（如費率、繳費方式等），管理員操作許可權。
費用收取功能：若人工繳納，則由操作員根據收費憑證，將用戶繳納費用數目輸入計算機並存檔，若轉帳收費，則由計算機自動結算費用。若結算後仍有欠余，自動累計入下次費用中。
報表列印功能：根據需要列印各種報表，如月報表、催繳單等
系統主要功能：
實時抄表功能：實時抄取任一戶表或全部戶表當前數據和工作狀態。
自動校時功能:系統在抄表時能自動校準系統時間.
斷線檢測功能：當信號線或通訊線斷線時，系統反映該狀態。
燃氣報警功能：採集燃氣報警信號，在總控中心電腦上顯示報警房號。
報警截斷功能：燃氣報警時自動關閉閥門，有異常情況時也可有電腦遠程打開或關閉閥門。
斷電數據保護功能：系統或設備掉電時，數據將長期保存。
費用計算功能：根據管理員設定的費率自動計算用戶費用。
數據管理功能：用戶用量等數據的初始化、統計、查詢、報表等。
系統管理功能：管理系統參數（如費率、繳費方式等），管理員操作許可權。
費用收取功能：若人工繳納，則由操作員根據收費憑證，將用戶繳納費用數目輸入計算機並存檔，若轉帳收費，則由計算機自動結算費用。若結算後仍有欠余，自動累計入下次費用中。
報表列印功能：根據需要列印各種報表，如月報表、催繳單等
技術參數
系統容量:
每個管理計算機可根據工地或小區實際情況接多個通訊卡；
每個採集器可接96個直讀遠傳戶表（可擴展到128）+32個報警+32和電機閥；
系統容量為n*64*32戶。
通訊接口:
上行——標準RS485，
下行——標準RS485和多芯電纜脈衝；
通訊距離:RS485通信方式：<=1200米(加中繼器可延長到5000米)
上行——≤1200米，
下行——≤200米；
通信速率：600、1200、4800、9600bps可選（常用1200）；
掉電數據保存時間:≥10年；
工作方式:連續或非連續；
工作電壓:AC220VK20% 50K1Hz
功耗: ≤15W（單台數據採集器）
工作環境:-15°C~+65°C RH<=93%
