乙太網遠程抄表系統

乙太網遠程抄表系統是基於乙太網技術開發的一種新型遠程抄表系統。

名稱

乙太網遠程抄表系統是基於乙太網技術開發的一種新型遠程抄表系統

簡介

乙太網遠程抄表系統乙太網採集器、集中器以及管理軟體組成。一個乙太網採集器能抄收多路電錶數據(脈衝表8路,485表50路),適用於從小區到整個城市的智慧型抄表。DATA86乙太網遠程抄表系統可實現遠程定時實時電錶數據抄收,歷史數據存儲、查詢、數據匯總、異常分析、及列印等功能,使電力公司可節省大量的人力物力,並且大大地提高了抄表的準確度。本系統在實現自動抄表的同時,還可以提供電力線上網的服務,這種套用模式在全國範圍內仍屬首創。

系統組成

乙太網遠程抄表系統由四個部分組成。
監測中心:主要硬體:防火牆、伺服器、計算機、交換機、印表機等。
主要軟體:作業系統軟體、資料庫軟體、電力大用戶遠程抄表系統軟體。
通信網路:移動GPRS網路,INTERNET公網(需綁定固定IP)。
抄表終端:乙太網控制器RTU(DATA-7311)和GPRSDTU模組(DATA-6123)。
計量設備:現場計量設備(RS485輸出智慧型電錶,流量計、脈衝表等等)。

乙太網遠程抄表在電力系統的套用乙太網遠程抄表在電力系統的套用

乙太網遠程抄表終端

乙太網遠程抄表終端(乙太網RTU)集數據採集、邏輯控制功能於一體,既可獨立用作小型測控終端的數據採集和自動控制設備,也可用作大型測控終端的主控制器,乙太網遠程抄表終端DATA-7311廣泛套用於各行業的自動化、信息化系統。

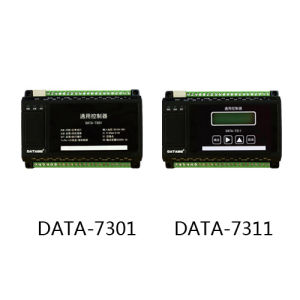

乙太網遠程抄表終端乙太網遠程抄表終端

功能
採集功能:採集壓力、溫度、位移等變送器的標準信號;採集流量計、脈衝表的流量數據;採集水泵或閥門運行狀態、設備供電狀態和箱門開關狀態。
控制功能:支持自動控制、遠程控制水泵、閥門等控制設備。
顯示功能:無顯示、液晶顯示可選;支持外接顯示螢幕。
遠程管理功能:DATA-7311支持通過GPRS傳輸設備進行遠程參數設定、程式升級。
報警功能:監測數據越限,立即上報告警信息。
存儲功能:本機循環存儲監測數據,掉電不丟失。
特點
可根據用戶要求進行邏輯編程。
DATA-7311支持有線、GPRS無線等多種通訊方式。
多個控制器可在線上使用,一主多從,可擴充AI、DI、DO和串口。
參數
硬體配置:12路DI/PI、6路AI、6路DO、4路串口(1路調試專用)、1路網口、1路CAN口。
存儲容量:4M、8M、16M、32M(可選)。
通訊協定:標準MODBUS-RTU協定;
可嵌入其它通訊協定。
供電電源:10V~30VDC。
工作環境:溫度:-40~+85℃;濕度:≤95%。
安裝方式:導軌式。
外形尺寸:145x100x65mm。
