時鐘電路

時鐘電路，就是產生象時鐘一樣準確的振盪電路，用於產生這個時間的電路就是時鐘電路。

基本信息

• 中文名：時鐘電路

• 類別：振盪電路
• 組成：晶體振盪器、晶震控制晶片和電容
• 特點：按照時間順序產生電路

簡介

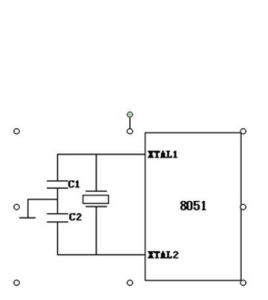

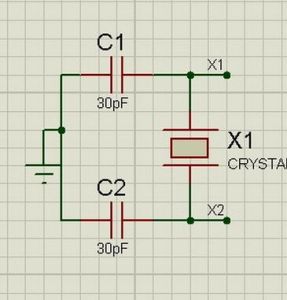

時鐘電路一般由晶體振盪器、晶震控制晶片和電容組成。
時鐘電路套用十分廣泛，如電腦的時鐘電路、電子表的時鐘電路以及MP3MP4的時鐘電路。

產品

時鐘電路

現在流行的串列時鐘電路很多，如DS1302、DS1307、PCF8485等。這些電路的接口簡單、價格低廉、使用方便，被廣泛地採用。實時時鐘電路DS1302是DALLAS公司的一種具有涓細電流充電能力的電路，主要特點是採用串列數據傳輸，可為掉電保護電源提供可程式的充電功能，並且可以關閉充電功能。採用普通32.768kHz晶振。
時鐘晶片DS1302的各引腳功能如下：
Vcc1：主電源；Vcc2：備份電源。當Vcc2>Vcc1+0.2V時，由Vcc2
向DS1302供電，當Vcc2<Vcc1時，由Vcc1向DS1302供電。
SCLK：串列時鐘，輸入，控制數據的輸入與輸出；
I/O：三線接口時的雙向數據線；
RST為復位引腳，在讀、寫數據期間，必須為高，X1X2為32867Hz晶振管腳，為晶片提供時鐘脈衝。
