主要結構

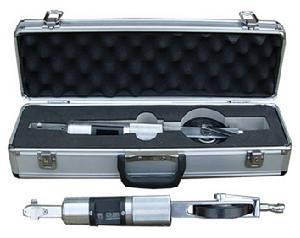

數顯型由（1）鉤、（2）尺架、（3）調節螺母、（4）外殼、（5）塑膠蓋、（6）顯示視窗、（7）張力視窗、（8）聯尺架、（9）尺卡、（10）尺孔銷、（11）帶孔鋼尺等部件組成.
主要技術指標
測量範圍：0.5m～30m
數顯示值：0.5m～30m
測量精度：0.1mm
解析度：0.01mm
數顯示值穩定度：24h內不大於0.01mm
電源：1.55V氧化銀鈕扣電池SR44W1節
外形尺寸：410mm×100mm×35mm
重量：0.9kg
工作原理
普通型當用掛鈎連線兩基準點A、B予埋件時，通過調整調節螺母，改變收斂計機體長度可產生對鋼尺的恆定張力，從而保證量測的準確性及可比性，機體長度的改變數，由數顯電路測出。當A、B兩點間隨時間發生相對位移時，在不同時間內所測讀數的不同，其差值就是A、B兩點間的相對位移值。當兩點間的相對位移值超過數顯位移計有效量程時，可調整尺孔銷所插尺孔，仍能繼續用數顯位移計讀數。
規格型號
JSS30A-30，JSS30A-20，JSS30A-15，JSS30A-10
使用注意事項
首次使用收斂計時，應先進行“對零”。請按以下方法順序操作：
1. 打開塑膠蓋，內部數顯位移計結構見圖2所示。
將SR44W型氧化銀鈕扣電池裝入電池盒內，注意電池“+”極向上(電池外殼有字的一面)。
2. 順時針方向旋轉調節螺母，至轉不動時為上(不要用力太大)。
3. 用小型工具向內撥動清零開關簧片3,使之與電路板觸點接觸，此時顯示屏數字會全部清零，或用起子直接向外殼清零孔清零。
4. 為保證對零的準確性，可重複對零2-3次。其方法是，對零後將
調節螺母反時針方向迴轉幾圈，再按2及3條方法進行，當幾次對零，顯示均為零後可將塑膠蓋好。
註：每次更換電池後都要重新對零。
使用環境條件
數顯收斂儀環境溫度：0～40℃
相對濕度：不大於93%±3%.
主要特點
具有結構新穎，操作簡便，測量精度高，體積小，重量輕，密封性好等特點。
市場價格
JSS30A型 2800元
JSS20A型 2600元
JSS10A型 2400元
使用方法
1. 檢查予埋沒點有無損壞、鬆動並將測點灰塵擦淨。
2. 打開收斂計鋼尺搖把，拉出尺頭掛鈎放入測點孔內，將收斂計拉至另一端測點，並把尺架掛鈎掛入測點孔內，選擇合適的尺孔，將尺孔銷插入，用尺卡將尺與聯尺架固定。
3. 調整調節螺母，仔細觀察，使塑膠視窗上的刻線對在張力視窗內標尺上的兩條白線之間（每次應一致，圖4）
4. 記下鋼尺在聯尺架端時的基線長度與數顯讀數。為提高量測精度，每條基線應重複測三次取平均值。當三次讀數極差大於0.5mm時，應重新測試。
5. 測試過程中，若數顯讀數已超過25mm，則應將鋼尺收攏（換尺孔）25mm重新測試，兩組平均值相減，即為兩尺孔的實際間距，以消除鋼尺沖孔距離不精確造成的測量誤差。
6. 一條基線測完後，應及時逆時針轉動調節螺母，摘下收斂計，打開尺卡收攏鋼帶尺，為下一次使用作好準備
