數顯儀簡介
數顯儀是數顯儀表的簡稱，又稱為數顯表，目前在各行各業均有廣泛套用，因為其顯示數據精確而且一目了然，所以在很多場合下已經代替了早期的指針式儀表。從我們家中的電子鐘錶到工廠用的顯示控制儀表，無論是對時間的把握還是對產量的控制都提供了精準的數字顯示，用數字量替換了模擬量。數顯表會在我們的生活當中越來越普及，對數顯表的知識有一個綜合的了解無疑會對你有所幫助，下面將就這一問題給大家做一個詳盡的介紹。

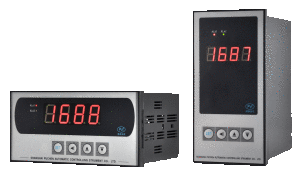

數顯儀

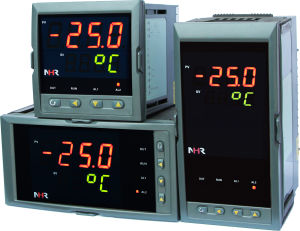

數顯儀表 數顯儀功能
數顯儀的主要套用還是工業企業上，可對生產流程中的溫度、壓力、流量、速度、液位、頻率等生產工藝參數進行監察及控制，適用於很對企業的簡單或者數量不多的控制點場合，當然由於PLC、DCS系統的迅速發展，數顯儀行業也面臨著強烈的衝擊，但是數顯儀因為具有相對價格的低廉，維護簡單，先是直觀，操作方便等優勢在行業中有不可替代的地位，特別是在上海速坤儀器儀表有限公司推出了低價智慧型化數顯儀後，進一步最佳化加強了數顯表功能，拓寬了數顯儀的套用範圍，適合於機械裝配等大批量使用的企業。低價智慧型化數顯儀系列輸入信號為萬能輸入型，這裡我們說的萬能輸入型是指輸入信號屬於標準信號（即目前儀表行業通用的信號），其次所有標準信號之間可互相切換，其操作只需要對內部程式進行簡單設定即可，相關設定方式可見各類數顯儀表的使用說明書。
幾種標準信號：
直流電流：0～10mA、4～20mA、0～20mA；直流電壓：0～20mV、0～75mV、0～200mV、0～5V、1～5V；熱電偶：K、E、S、B、J、T、R、N；熱電阻：Pt100、Cu100、Cu50、BA2、BA1；線性電阻：0～400Ω(遠傳壓力表)
數顯儀用途
外形尺寸
| 序號 | 型號 | 外形尺寸 | 開孔尺寸 | 備註 |
| 1 | D10 | 48×48 | 45×45 | 方形最小尺寸，但功能上有所限制 |
| 2 | C40 | 96×48 | 92×45 | 最小橫式 |
| 3 | S40 | 48×96 | 45×92 | 最小豎式 |
| 4 | D70 | 72×72 | 68×68 | 方形 |
| 5 | C80 | 160×80 | 152×76 | 橫式，最常用的一種形式 |
| 6 | S80 | 80×160 | 76×152 | 豎式 |
| 7 | D90 | 96×96 | 92×92 | 方形 |
| 8 | TC80 | 160×80 | 152×76 | 橫式，帶光柱型 |
| 9 | TS80 | 80×160 | 76×152 | 豎式，帶光柱型 |
常規套用
a溫度測量配置：溫度感測器+01系列儀表尺寸可根據用戶選擇，序號1～9均可以滿足溫度感測可根據用戶測量溫度的範圍選擇熱電阻（≤500℃）或者熱電偶（≥500℃）；
b壓力測量配置：壓力感測器+01系列儀表尺寸可根據用戶選擇，序號1～9均可以滿足壓力感測器根據用戶的測量形式、溫度範圍、防腐性能、防爆要求可進行選擇；
c液位測量配置：液位感測器+01系列儀表尺寸可根據用戶選擇，序號1～9均可以滿足液位變送器根據用戶的測量形式（密封容器選擇差壓式1151系列、開口容器採用壓力式，測量介質為非堵塞雷性也可以採用普通壓力變送器替代，具體可見液位變送器選型介紹）；
d瞬時流量測量配置：流量計+01系列儀表尺寸可根據用戶選擇，序號1～9均可以滿足流量計的選擇可以是各類帶標準輸出信號的，涉及範圍：電磁流量計、渦街流量計、金屬轉子流量計、超音波流量計等等，主要用於對瞬時流量的一種簡單檢測。
附帶套用
a帶控制輸出就是在測量顯示的基礎上增加功能，本系列儀表可帶2位或4位輸出控制，即帶2個或者4個繼電器輸出控制點，既可以作為報警作用又可以直接控制部分執行儀表，但是帶載功率≤660瓦，並且2個或者4個報警的狀態可以任意組合，比如2點可設定為：上限/下限、上限/上上限、下限/下下限，4點可以設定為全上限、全下限、任意上下限組合；
b帶變送輸出就是將測量的信號任意範圍內的一段或者全量程轉換成標準信號輸出（一般在0-10mA、4-20mA、0-5V、1-5V四種信號內選擇），特殊輸出信號需要訂貨時註明，根據實際情況決定能否生產；
c液位測量中的套用：最常見的就是低於容器某個點需要控制閥門打開進液，達到容器某一個點需要關閉進液閥門，有時候會要求控制四個點，情況類似；
d溫度測量中的套用：最常見的就是當溫度高於某一個溫度時停止加熱，低於某一個溫度時開始加熱，有時候會要求控制四個點，情況類似；
e壓力測量的套用：最常見的就是高於某一個壓力需要進行泄放，低於某一個壓力需要進行增壓，有時候會要求控制四個點，情況類似；
f其他常見的套用為只要是標準信號的輸入，控制輸出點在1～4點均可套用，在使用中要考慮到控制輸出點的負載功率，如果高於660瓦，需要通過中間繼電器或者接觸器等來帶載，不可直接驅動大功率的負載，這裡尤其要注意的是在加熱、泵、壓縮機等上面的套用。
g以上的套用為03系列（2點控制輸出）或者04系列（4點控制輸出），序號4～9均可使用，序號1隻能帶1個控制點輸出，並且控制點的狀態需要訂貨時預先告知，不能進行調整，序號2、3隻能帶2個控制點輸出。
調節套用
根據測量值進行高精度的調節控制，控制值可通過面板按鍵進行設定，其形式類似與我們平時生活中的變頻空調，始終處於工作狀態，但是越接近設定值其調節範圍越細微。套用的產品為05系列或者08系列。05系列的外形尺寸為序號1～9，08系列的外形尺寸為序號2～7，功能上根據儀表實際尺寸有所調整，可參見相關選型資料。在實際工業上套用於對閥門、壓縮機、變頻器等上面的調節。
其他套用
1）對多個溫度、壓力、液位等參數進行測量
可選擇巡檢儀，被測參數為萬能輸入型，可切換，最多可選擇16個測量點，最常見的有溫度測量、壓力測量、液位測量等，也可以任意組合測量。此外儀表還具備統一控制點輸出或者分別控制點輸出（一點對應一個控制點輸出），也可選擇分別變送輸出等功能，巡檢儀最大的優點是一台儀表替代了多台儀表的使用，占地小，成本遠遠低於獨立儀表。但是也要注意一點，由於是多點的測量，其數據採集周期相對比較長，每一個通道越需要100ms，所有的通道循環下來約需要1～2秒。
2）流量累積的測量
採用流量積算儀，最常用於和流量計的配套，本系列積算儀分為比例積算和補償積算兩種。比例積算的含義就是流量計的輸出信號和實際測量流量成比例，一般最常見的是電磁流量計、金屬轉子流量計、渦街流量計、渦輪流量計、超音波流量計等，比例積算主要用於對液體的計量；帶補償積算儀主要用於蒸汽、壓縮性氣體等方面的測量，一般在這上的測量，積算儀需要同時輸入幾種信號，包括流量信號（採用節流裝置的差壓變送器信號、渦街流量計信號等）、壓力信號（壓力補償，接入壓力變送器輸出信號，氣體測量中往往需要進行壓力補償）、溫度信號（溫度補償，溫度測量可直接接入熱電阻或者熱電偶等信號，在過熱蒸汽、部分氣體的測量中需要進行溫度補償）。
本系列的流量積算儀還具有上下限控制點輸出功能，可用於報警提示、定量控制中的套用。
3）報警提示
輸入為開關信號或者高低電平信號，聲光報警顯示，本系列產品分為單迴路（單點）、雙迴路（雙點）、八迴路（八點）幾種形式，其中單迴路/雙迴路可採用密集式、條列式、點陣式安裝方式。單迴路/雙迴路的外形尺寸一致，均為：80×40×100（橫式：寬×高×深）
八迴路的外形尺寸為：160×80×80（橫式：寬×高×深）本系列的儀表用於各類具有報警輸出儀表的後位儀表，主要用於各種參數的聲光報警，比較常見的是在溫度、液位、壓力上面的套用，可以與03、04系列的數顯儀表配套使用，對於在工礦場合中聲音過輕還可轉接專用的音響器進行報警聲音的放大。
八迴路閃光報警器面板上具有試驗、消音按鈕，試驗按鈕用於測試所有點的狀態是否正常、消音按鈕用於報警狀態下取消聲音的作用。同時此兩個功能還可通過接線端子另外引出，主要用於盤裝式儀表的使用，而單迴路/雙迴路閃光報警器在該功能上的使用只能在接線端子上引線。
數顯儀廠家
國內較為著名的數顯儀生產廠家有上海速坤儀器儀表有限公司，香港虹潤儀表有限公司等企業。
