數控轉塔沖床(Numerical Control Turret Punch Press) 集機、電、液、氣於一體化,是在板材上進行沖孔加工、淺拉深成型的壓力加工設備。數控轉塔沖床由電腦控制系統、機械或液壓動力系統、伺服送料機構、模具庫、模具選擇系統、外圍編程系統等組成。數控轉塔沖床是通過編程軟體(或手工)編制的加工程式,由伺服送料機構將板料送至需加工的位置,同時由模具選擇系統選擇模具庫中相應的模具,液壓動力系統按程式進行衝壓,自動完成工件的加工。

概述

數控轉塔沖床是數控沖床的主要類別之一,英文名稱NumericalControlTurretPunchPress),縮寫NCT。
數控轉塔沖床(NCT)集機、電、液、氣於一體化,是在板材上進行沖孔加工、淺拉深成型的壓力加工設備
數控轉塔沖床(NCT)由電腦控制系統、機械或液壓動力系統、伺服送料機構、模具庫、模具選擇系統、外圍編程系統等組成。
數控轉塔沖床(NCT)是通過編程軟體(或手工)編制的加工程式,由伺服送料機構將板料送至需加工的位置,同時由模具選擇系統選擇模具庫中相應的模具,液壓動力系統按程式進行衝壓,自動完成工件的加工。
數控轉塔沖床(NCT)的喉深是指衝壓中心至床身側板的距離。喉深的大小直接決定加工板材的寬度尺寸大小(即沿床身長度方向加工的板材尺寸)。

運動軸

X軸:將工件沿垂直於床身長度方向移動的伺服驅動軸
Y軸:將工件沿垂直於床身長度方向移動的伺服驅動軸
A軸:鏇轉轉塔型刀具庫選擇模具的鏇轉軸
C軸:模具自動分度的鏇轉軸,可以任意角度鏇轉模具

加工方式

1)單沖:單次完成沖孔,包括直線分布、圓弧分布、圓周分布、柵格孔的衝壓。
2)同方向的連續沖裁:使用長方形模具部分重疊加工的方式,可以進行加工長型孔、切邊等。
3)多方向的連續沖裁:使用小模具加工大孔的加工方式。
4)蠶食:使用小圓模以較小的步距進行連續沖制弧形的加工方式。
5)單次成形:按模具形狀一次淺拉深成型的加工方式。
6)連續成形:成型比模具尺寸大的成型加工方式,如大尺寸百葉窗、滾筋、滾台階等加工方式。
7)陣列成形:在大板上加工多件相同或不同的工件加工方式。

加工工位

通用厚轉塔模具一般按模具能加工的孔徑尺寸進行分級,方便模具的選用。通常分為A、B、C、D、E五檔。
A(1/2”)工位:加工範圍Ø1.6~Ø12.7mm
B(1-1/2”)工位:加工範圍Ø12.7~Ø31.7mm
C(2”)工位:加工範圍Ø31.7~Ø50.8mm
D(3-1/2”)工位:加工範圍Ø50.8~Ø88.9mm
E(4-1/2”)工位:加工範圍Ø88.9~Ø114.3mm

模具使用與維護

數控轉塔沖床模具的正確使用方法及維護應注意以下幾點:
(1)模具安裝使用前應嚴格檢查,清除髒物,檢查數控轉塔沖床模具的導向套和模具是否潤滑良好。
(2)定期對沖床的轉盤及模具安裝底座進行檢查,確保上下轉盤的同軸精度。
(3)按照模具的安裝程式將凸凹模在轉盤上安裝好,保證凸凹模具的方向一致,特別是具有方向要求的(非圓形和正方形)模具更要用心,防止裝錯、裝反。
(4)模具安裝完後,應檢查模具安裝底座各緊固螺釘是否鎖緊無誤。
(5)沖床模具的凸模和凹模刃口磨損時應停止使用,及時刃磨,否則會迅速擴大模具刃口的磨損程度,加速模具磨損,降低沖件質量和模具壽命。
(6)對於批量生產所使用的通用模具,應有備份,以便輪換生產,保證生產所需。
(7)衝壓人員安裝模具應使用較軟的金屬(如銅、鋁等)製成操作工具,防止安裝過程中敲、砸時損壞模具。
(8)模具運送過程中要輕拿輕放,決不允許亂扔亂碰,以免損壞模具的刃口和導向。
(9)模具使用後應及時放回指定位置,並作塗油防鏽處理。
(10)保證模具的使用壽命,還應定期對模具的彈簧進行更換,防止彈簧疲勞損壞影響模具使用。

數控轉塔沖床模具結構

數控轉塔沖床模具結構簡單,它主要由上模和下模組成。根據其模具結構尺寸

B工位數控轉塔沖床模具結構B工位數控轉塔沖床模具結構

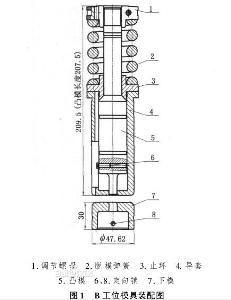

的大小可分為若干個工位。模具上模組合總長均為209.5mm,上模總長207.5mm,下模高30mm。根據下模外徑尺寸的大小分為A工位(25.4mm)、B工位(47.62mm)、C工位(88.89mm)、D工位(125.43mm)、E工位(158.74mm)等。圖為B工位模具結構,圖中可看到模具分為上模和下模。上模中關鍵零件是凸模。模具的形狀由凸模刀口形狀來實現,其凸模刀口形狀有正方形、矩形、長圓形、圓形、橢圓形和正多邊形(六邊形和八邊形)等。特殊形狀如三角、鎖孔、圓弧、橄欖、電纜接頭、單D、雙D、弧狀長圓和雙矩形等。基本上可根據零件所需設計凸模刀口形狀,且可實現一些特殊成形模具,如:外掛程式導槽、樣沖眼、凸包、沉孔、翻邊、敲落孔、切口、浮雕、數字/字母鋼印、鉸鏈和加強筋等。
