規格技術參數
| 電源 | 380V50HZ(三相四線） |
| 電機功率 | 2×2.2KW+1.5KW |
| 工作氣壓 | 0.5MPa-0.8MPa |
| 耗氣量 | 200L/min |
| 鋸切長度 | 400mm----4200mm |
| 鋸切寬度 | 0---135mm |
| 鋸切高度 | 0---300mm |
| 鋸切角度 | 90°，45°，62.5° |
| 進刀速度 | 無級調速0-3m/min |
| 鋸片規格 | 500mm×4.4mm×Φ30mm |
| 外形尺寸 | 5500mm×1750mm×1990mm |
| 重量 | 約2000kg |

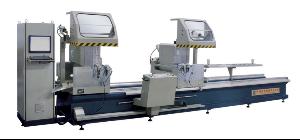

數控精密鋸圖片 工作條件環境
工作條件
三相四線380V 50Hz
工作氣源壓力為0.6MPa~0.8Mpa
工作環境
工具機應安裝在乾燥、無粉塵、無腐蝕性氣體，溫度在15~35℃堅硬平坦的水泥地面的室內.
特點及主要結構
特點
a床身結構堅固剛性好，採用直線導軌運動副，傳動平穩，使用壽命長，易保養。
b活動鋸頭由伺服電機驅動，同步帶傳動，磁柵尺定長，採用數控系統控制；下料尺寸精確，下料尺寸變更快捷，容易實現自動化生產。
c採用氣壓傳動，無污染。
d採用進口主軸電機，直線式進給，速度可調。
主要結構
數控精密鋸主要由鋸頭、床身、托料架、控制櫃等部分組成。
鋸頭
左鋸頭為固定鋸頭，右鋸頭為活動鋸頭，可在圓導軌上左右移動，各鋸頭由擺角機構、進給系統、工作檯、工件夾緊系統、鋸片、鋸罩等組成。
擺角機構由氣缸驅動，由限位塊定位。 進給系統由氣缸驅動，直線式進給。
鋸片由主軸電機驅動，進給系統為鋸頭的核心部件，使用中應重點保養和維護。
工作檯用於型材的支撐、定位及安裝夾緊機構，鋸罩起防護及集屑功能。
床身
床身是由低碳鋼板經折彎成型後焊接而成的，內部布置有加強筋板，焊接後，經人工時效處理，保證了床身有足夠的剛性。
電控櫃
電控柜上安裝有操作面板，操作控制元件裝於操作面板上，切割工件時，操作人員須按操作程式按動按鈕，以完成型材的切割加工。電控櫃可在床身的一定範圍內左右滑動。
系統操作說明
開機畫面
該設備接通電源後，將操作面板上的鑰匙開關旋轉接通位置，系統上電。系統上電後,等待幾秒鐘,螢幕將出現開機畫面；在開機界面上點擊濟南四通機械有限公司標誌，出現公司的簡介後，點擊進入，將出現如下運行畫面：
運行畫面的使用說明
*最上兩行是客戶注意事項，提示客戶注意操作，以便引起誤操作！
*第三行指系統有四個畫面，此時用戶可根據需要按動所需要的觸摸鍵：
a.運行畫面：即為正常加工自動操作時使用
b.手動畫面：即為操作者初次調試設備。具體操作詳見3項手動畫面使用說明
c.設定畫面：即對加工方式的編輯及參數設定，具體操作詳見4項操設定畫面使用說明
d.幫助畫面：即對現場系統操作的說明
*螢幕下邊幾行，分別表示當前系統輸入輸出工作狀態，包括左右切鋸（開關），左右擺角（開關）等狀態。
*型材加工方式
型材加工方式分為三種：單送、段送、手動。用戶可根據需要按動所需要的觸摸鍵。詳細說明見4設定畫面的使用說明
註：當加工方式由單送變為段送，或段送變為單送，應先變為手動方式再轉換。
*螢幕最後下邊一行，表示當前在編程或設定中加工狀態參數。
註：當碰到極限及輸入的長度有問題，系統自動在運行畫面顯示錯誤窗，請客戶按照提示進行操作。
手動畫面的使用說明
手動方式主要進行設備的調整，以及回參操作和鋸頭角度設定。點動手動畫面，系統會出現以下畫面：
3.1 左直角 點動“左直角”擺角氣缸工作，機頭擺到限位開關自動斷電。使左機頭處在90°位置上。
3.2右直角 點動“右直角”擺角氣缸工作，機頭擺到限位開關自動斷電。使右機頭處在90°位置上。
3.3 左45度 點動“左45度”電磁閥通電，擺角氣缸工作。使左機頭處在45°位置上。
3.4 左67.5度 點動“左67.5度”電磁閥通電，擺角氣缸工作。使左機頭處在67.5°位置上。
3.5 右67.5度 點動“右67.5度”電磁閥通電，擺角氣缸工作。使右機頭處在67.5°位置上。
3.6 左護罩 點動“左護罩”電磁閥通電，護罩氣缸工作。使左機頭護罩落下。再點動後返回
3.7 右護罩 點動“右護罩”電磁閥通電，護罩氣缸工作。使右機頭護罩落下。再點動後返回
3.8 左壓緊 點動“左壓緊”電磁閥通電，壓緊氣缸工作。使左機頭壓緊型材。再點動後返回
3.9 右壓緊 點動“右壓緊”電磁閥通電，壓緊氣缸工作。使右機頭壓緊型材。再點動後返回
3.10 料托 點動“料托”電磁閥通電，料托氣缸工作，防止長料下垂作用，再點動後返回
3.11鎖料 點動“鎖料”電磁閥通電，鎖料氣缸工作，使托料架壓緊型材。再點動後返回
3.12抽料 點動“抽料”電磁閥通電，抽料氣缸工作，鎖住型材往後走。再點動後返回
3.13 點動退 點動退控制右機頭向後移動，按下走，抬手停。
3.14 點動進 點動進控制右機頭向前移動，按下走，抬手停。
3.15 左工進 左工進控制左機頭向前進給，按下走，抬手停
3.16 右工進 右工進控制右機頭向前進給，按下走，抬手停
3.17左鋸頭開/關 點動“左鋸頭開/關”，左機頭電機運轉。再點動後停止
3.1.8右鋸頭開/關 點動“右鋸頭開/關”，右機頭電機運轉。再點動後停止
註：當機頭角度由45度變為67.5度，或由67.5度變為45度，應先變為90度後再轉換
設定畫面的使用說明
點動設定畫面，系統會出現以下畫面：
設定畫面由段送設定、單送設定、排料操作、監控畫面和排料畫面組成。用戶可根據需要按動所需要的觸摸鍵
4.1 段送設定
在設定畫面選單下，點動“段送設定”系統自動出現以下畫面：
註：段送應在左機頭為90度時進行使用
段送加工是一種連續切割的工作方式。可以輸入四種不同型材長度連續切割。通常用來做角碼或中挺。段送加工時，雙機頭必須呈90度角（系統會自動調整為90°）。其操作加工順序如下；
4.1.1設定總長
設定總長為坯料型材的長度，長度範圍直角鋸口長度至6000mm，設定過短會有指示燈顯示。單位0.1㎜
4.1.2 輸入四種型材的長度，並分別輸入各種型材的段數。系統並計算出剩料長度。單位0.1㎜
4.1.3 待回到運行畫面，按“到位”系統首先將右機頭走到設定總長度的位置
4.1.4放入設定總長度的型材。按下【壓緊工進】按鈕。
4.1.5雙手按下兩個【壓緊工進】按鈕。（注意：只要第一次加工時或換料後，需雙手按壓兩個外接【壓緊工進】，以後再切時就不用在按【壓緊工進】。）
4.1.6 左機頭開始鋸進，當碰到左工位後，鋸進退，再碰到左原位開關時，加工段數加1。（注意：鋸第一刀或換料後的第一刀鋸切料頭時，加工段數不計入）
4.1.7 開左壓緊。注意：在段送加工過程中，兩個護罩是打不開的
4.1.8 右機頭（右機頭的壓緊未松）左行一個段料長度。
4.1.9 左機頭壓緊。
4.1.10 循環重複執行4.1.6項內容，直到段料加工的段數結束
4.1.11 如果段送加工的段數結束，打開左右壓緊和護罩。
4.1.12腳料長度
腳料長度為切割完各種型材後剩料料頭，腳料長度不能小於直角鋸口長度，否則不能啟動，設定過短會有指示燈顯示。單位0.1㎜
4.1.13直角鋸口長度
直角鋸口長度為兩鋸頭允許切割的最小長度。
4.1.14段數復位
段數顯示為執行段送前切的段數，回參不復位，為切割大量同種型材進行統計，需要手動復位。
註：每次段送加工結束，必須回參考點！
4.2 單送設定
在設定畫面選單下，點動“單送設定”，系統會出現以下畫面：
單送設定加工，就相當於執行一條工藝檔案中的指令，其操作順序如下：
4.2.1 將長度、高度和左右角度設定輸入後，返回到運行畫面按“到位”，右機頭走到所切割的位置。注意：設定加工時，都是雙機頭工作。切割型材內切長度範圍為150mm~ 4230mm，設定的長度太長或太短會有指示燈提示。
4.2.2 待操作者放入型材後，單手按外接【壓緊工進】任何一個按鈕，再雙手按另一【壓緊工進】按鈕，此時左右鋸頭進給，碰到限位後，鋸進退，碰到原點限位後，加工段數加1，打開護罩與壓緊。
4.2.3 單送加工可在運行畫面直接輸入長度、高度。待操作者放入型材後，開始加工。具體步驟與4.2.2相同。
4.2.4 其他參數設定
鋸口設定右機頭在參考點鋸切90度時鋸口長度；氣缸長度為抽料氣缸的行程長度（用於鋸切小於鋸口長度型材時使用）；校正設定為機頭在45度67.5度時機頭不到位的補償長度。鋸片厚度在更換鋸片時如果厚度有變化應進行設定（此設定用於段送方式）。
註：由於系統參數的修改將影響進給的範圍及尺寸的準確性，建議由專業人員進行操作！
4.3 在設定畫面選單下，點動“排料操作”進入程式編輯過程中，排料操作選擇在單送方式下執行，可以進行單送下料作業單。共存儲15種型材，選擇加工品種時，任何一種品種都可以互相切換。操作方便，又有使用性。
4.3.1按照要求輸入型材長度、高度、段數及角度後，點動“定位”進行右機頭的到位，定位指示燈亮。設定尺寸過長或過短會有指示燈提示。
4.3.2 待操作者放入型材後，單手按外接【壓緊工進】任何一個按鈕，再雙手按外接【壓緊工進】另一個按鈕，左右鋸頭進給，碰到工位限位後，鋸進退，碰到原點限位後，加工段數加1，打開護罩與壓緊。
4.3.3. 循環重複執行2項內容，直到加工結束。
4.3.4 如果第一行設定品種未操作完，不需要再做了，可選擇下面任何一種品種。具體操作如1、2和3項內容相同。
注意：1. 在加工切割時，當機頭角度由45度變為67.5度，或由67.5度變為45度，應先變為90度後再轉換。需手動方式轉換或者設定一種90度型材，段數設為零,將角度轉換。
2 . 第三頁有掉電保存按鍵。把當前輸入的下料作業單存儲起來，以防斷電丟失。該掉電保存功能只存儲2萬次。超出次數後，記憶清零。
4.4 監控畫面
點動“監控畫面”系統出現以下畫面：
監控畫面顯示當前系統開放的硬體資源，在監控畫面下，可檢查以下接口：
輸入檢查；當系統處於當前工作狀態，PLC控制器輸入點對應的指示燈會亮，便於診斷控制器是否有輸入。
輸出檢查：當系統處於當前工作狀態，PLC控制器輸出點對應的指示燈會亮。便於診斷控制器是否有輸出。
4.5 排料畫面
點動“排料畫面”系統會出現以下畫面：
4.5.1 排料畫面是對三種型材用同一長度的坯料來切割時的最佳化順序。可輸入三種不同型材的長度、段數及左右角度。此時，系統提示輸入：
坯料長度：坯料長度輸入長度是去掉料頭後的長度。
坯料高度：
各種型材長度、段數及高度：輸入三種型材長度應按長到短的順序排列。
4.5.2待輸入正確後，按“排料”系統開始排料。系統會自動計算所需坯料的根數。系統會出現以下畫面：
1. 排列順序是按照坯料上先切最長的型材，其剩料再切次長度的型材，其剩料再切最短的型材。
2. 在排料過程中根據三種型材的長度和段數不同會有多種排料方式，左邊顯示的即為排列好的切割順序。
3. 型材剩料是在排料後剩餘的型材，即剩餘每種型材均不夠一根坯料的長度，可在一根坯料內切割完。
