設計思路
目前市場上測試織物密度的儀器主要有Y511B織物密度鏡，DW511B智慧型型織物密度測定儀兩款。Y511B織物密度鏡是一款簡易的測試織物經緯密度的裝置，主要通過放大鏡用人眼來觀察，精度低，成本低；而DW511B則是一款智慧型型測試織物密度的儀器，採用高精度顯微鏡配合電腦分析，價格更高。考慮到成本和精度，FYI研發出了DW512A數字式織物密度測試儀，結合了Y511B低成本和DW511B高精度的特點，更符合消費者需求。
設計單位
設計參照規範
GB/T4668（機織物密度的測定）；
ISO 7211.2（紡織品機織物結構分析方法）。
儀器簡介
DW512A數字式織物密度測試儀，是用於測試織物經緯密度的專用儀器。攜帶型高精度攝像頭採集織物圖片，配以專用的分析軟體，可輕鬆地在電腦上完成織物經緯密度的測量。
儀器特徵
兩種操作界面：中文或英文；
織物圖像經放大後由專用軟體直接處理，解決傳統織物密度測試由人眼直接觀察而造成的視覺疲勞等難題；
攜帶型攝像頭，帶有USB接口，可直接連線電腦；
“自動識別”，“標識識別”，“人工識別”三種測試功能供選擇，保證不同顏色花紋的織物均可測量；
軟體具有定標記憶功能，方便用戶對同一布匹的不同圖片進行識別；
可根據織物的顏色更改測量線的顏色，避免測試時出現測試線與織物顏色相近而引起的誤差；
定標後，軟體自動顯示出一條標準線，用來驗證實驗員的定標是否準確。

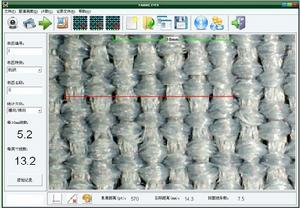

軟體界面
織物密度測試軟體技術參數
攝像頭放大倍數： 20~400倍
測試試樣種類： 機織物、針織物
測試方向： 垂直測量、水平測量
統計方式： 經向（縱向）、緯向（橫向）
結果顯示方式： 線數/10mm，線數/inch
結果存儲方式： 文本檔案（.txt）形式
