故障診斷儀

故障診斷儀

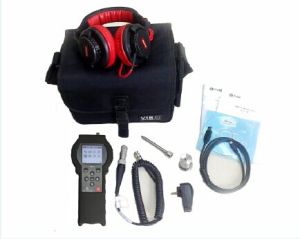

故障診斷儀VIB07是工廠開展設備狀態監測,實現設備預測性維修的基礎型儀器,是設備可靠性管理和TPM 的利器。其簡單易用,適合於設備維修和點檢人員,用於測量、記錄和跟蹤機器狀態,發現異常,並能夠對常見的機器振動故障進行診斷和趨勢監測。

簡介

故障診斷儀,顧名思義,就是指能對一些設備(主要是機械設備)的故障做出及時判斷和提供診斷方案的一種儀器。很多設備,尤其是大型機械設備,價格都很昂貴,出現故障後如果沒有得到及時的處理,對設備的使用壽命影響很大,甚至有時會讓設備直接損壞。因此,對設備出現的故障及時診斷並解決,是一件很重要的事情。

代表產品

 故障診斷儀,擁有雙通道振值、波形及參數動態顯示。配專業分析軟體ECM-1.24,能進行更精確的振動數據分析。超大存儲空間:可存貯/回放1024點雙通道數據,能記錄200組。超強故障信號捕捉能力,最高採集速率1MHz。高精度,動態範圍達到144dB。分析診斷功能強:現場快速頻譜400線分析。轉速測量、噪聲測量、相位測量、相位診斷。傳遞函式、靜態激勵測試部件固有頻率。該產品是21世紀最新一代的測振儀器。 適用於不同種類剛性轉子如:風機、電機、水泵、砂輪、工具機(加工中心)等旋轉機械。

主要特點

1、 大螢幕彩色液晶,漢字顯示,操作方便
2、 全新設計,測試分析快速,圖線清晰
3、 真正雙通道同步採集
4、 雙通道振值、波形及參數動態顯示
5、 多參數現場採集和存儲(加速度、速度、位移、轉速等),可作為點檢儀使用
6、 USB標準串口通信接口,方便與計算機的通信
7、 在Windows平台下運行的管理軟體(可另配分析故障的專家系統)

性能描述

1、 超大存儲空間,可存貯/回放1024點雙通道數據,記錄200組
2、 超強故障信號捕捉能力,最高採集速率1MHz
3、 16位AD採樣
4、 高精度,動態範圍達到144dB
5、 現場快速頻譜400線分析,分析診斷功能強
6、 轉速測量、噪聲測量、相位測量、相位診斷
7、 傳遞函式、靜態激勵測試部件固有頻率
8、 多種振動波形和頻譜圖形顯示方式,游標讀數,自動譜峰列表
9、 存儲多組振值數據和可變點數振動波形
10、 多種觸發方式,測試更靈活
11、 起停車分析 (波特圖
12、 雙通道軸心軌跡 (李薩育圖)

主要技術指標

1、 採樣頻率: 每通道最高1MHz(雙通道同步)
2、 動態範圍: 96+48dB (16位A/D,250倍放大)
3、 分析頻率: 無級設定,最大400kHz
4、 振動測量頻寬: 5Hz~400kHz
5、 轉速測量範圍: 0.01~400,000 轉/分
6、 程控增益: 0.25~250倍
7、 自動量程選擇
8、 振動測量和頻譜分析的最大量程/最高解析度:
加速度峰值 250 m/s 0.001 m/s
速度有效值 200 mm/s 0.01 mm/s
位移峰峰值 5000 μm 0.01 μm
高頻加速度 25 m/s2 0.001 m/s
電壓有效值 10 V 0.01 mV
9、 振動測量精度: 5 %
10、 多種感測器: 速度、電渦流、壓電加速度等
11、 10階線性相位抗混濾波
12、 包絡解調: 15kHz以上高頻加速度經檢波和低通濾波處理
13、 可充鋰電池供電,連續工作8小時以上
14、 體積小(190*150*64mm),重量輕(1500g)
