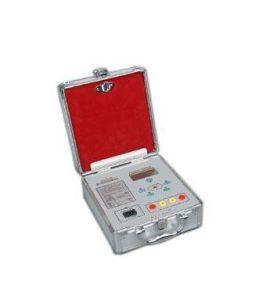

攜帶型接地電阻測試儀

攜帶型接地電阻測試儀

攜帶型接地電阻測試儀,數字接地電阻測試儀用於電力、通信、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時,可測量土壤電阻率及地電壓。

簡介

本表採用先進的中大規模積體電路,套用DC/AC變換技術將三端鈕、四端鈕測量方式合併為一種機型的新型接地電阻表。
工作原理為由機內DC/AC變換器將直流變為交流的低頻恆流,經過輔助接地極C和被測物E組成迴路,被測物上產生交流壓降,經輔助接地極P送入交流放大器放大,再經過檢波送入表頭顯示。藉助倍率開關,可得到三個不同的量限:0~2Ω,0~20Ω,0~200Ω。

原理

工作原理為由機內DC/AC變換器將直流變為交流的低頻恆流,經過輔助接地極C和被測物E組成迴路,被測物上產生交流壓降,經輔助接地極P送入交流放大器放大,再經過檢波送入表頭顯示。藉助倍率開關,可得到三個不同的量限:0~2Ω,0~20Ω,0~200Ω。

特性

1 採用DC/AC變換技術將直流變為交流的低頻恆定電流以便於測量。
2 允許輔助接地電阻在0~2KΩ(RC),0~40KΩ(RP)之間變化,不致於影響測量結果。
3本儀表不需人工調節平衡,3(1/2)位LCD顯示,除測地電阻外,還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

指標

3、測量精度及解析度
精度:0~0.2Ω≤±3%±1d
0.2Ω~200Ω≤±1.5%±1d
1~20V≤±3%±1d
解析度:0.001Ω、0.01Ω、0.1Ω、0.01V
4、輔助接地電阻及地電壓引起的測量誤差
·允許輔助接地電阻RC
0~2Ω,2~20Ω ≤1KΩ
20~200Ω ≤2KΩ
RP(P1與P2之間)<40KΩ 誤差≤±5%
·允許地電壓(工頻有效值)≤5V 誤差≤±5%
5、電源及功耗
最大功率損耗≤2W
直流:8×1.5V(AA,R6)電池
交流:220V/50Hz
6.體積與重量
體積:220mm×200mm×105mm
重量:≤1.4kg
