攔污柵
英語: Trash Rack
正文

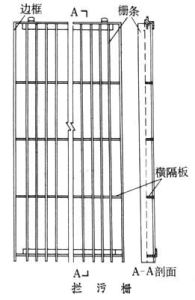

設在進水口前,用於攔阻水流挾帶的水草、漂木等雜物(一般稱污物)的框柵式結構。攔污柵由框線、橫隔板和柵條構成(見圖,支承在混凝土墩牆上,一般用鋼材製造。柵條間距視污物大小、多少和運用要求而定。水電站用的柵條間距取決於水輪機型號及尺寸,以保證通過攔污柵的污物不會卡在水輪機過流部件中為準。泄水隧洞和泄水孔一般不設攔污柵,如洞徑或孔徑不大,而沉木較多需要設定時,柵條間距宜加大。攔污柵所受荷載,除自重外,主要是污物堵塞後,在柵前後由於水位差形成的水荷載,一般按 2~4m水頭考慮。攔污柵的柵面尺寸決定於過柵流量和允許過柵流速。為減少水頭損失和便於清污,一般要求過柵流速不大於1.0m/s左右。攔污柵可以做成固定的或能夠起吊的。
深式進水口的攔污柵高度與水庫水位和清污方式有關。對於不需要經常清污的,其頂部高程可略高於防洪限制水位(見水庫特徵值);需要經常清污的,則應高於需要清污的最高水位。高度較大的攔污柵,可做成幾節,每節的尺寸可根據起吊能力確定。
在寒冷地區的冬季,需要對攔污柵採取防凍措施。常用的方法有:①將低壓(50V)電流通到攔污柵,利用金屬結構本身的電阻發熱來防凍,此法簡便,但耗電量大;②在柵前水面下,利用壓縮空氣將水庫下層溫度較高的水體帶到水面,維持攔污柵前後一段範圍內不結冰,此法多用於大型水庫。
污物清理可用人工或清污機。人工清污適用深度較淺,一般不超過5m。當攔污柵位於水下較深時,多用清污機清污;必要時也可設定兩道攔污柵,需要清污時,先將備用攔污柵放入檢修門槽內,而後將工作攔污柵吊出進行清理。
