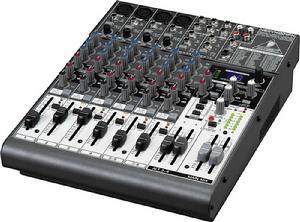

擬調音台概述

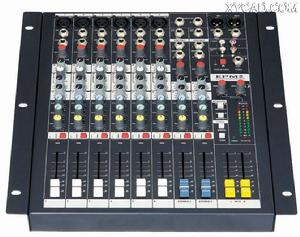

擬調音台(1)是話筒（MIC）輸入插座。
(2)是線路端（Line）。它是一種大三芯插座，一般用於除話筒外的其它聲源的輸入孔。
(3)是插入插座（INS）。其平時內部處於導通狀態，當插入大三芯插頭後，(1)(2)輸入的信號從插頭一芯引出，經外部設備處理後又從另一芯返回調音台，故也稱為又出又進插座。
(4)是定值衰減（PAD）。按下此鍵，輸入的信號將衰減20dB（即10倍），有的為30dB。
(5)是增益調節（Gain），即音量預調鏇鈕。
(6)是低切按鍵（100Hz）。按下此鍵，信號中100Hz以下的成分被切除。
(7)是均衡調節（EQ）。H.F.高頻，M.F.為中頻，L.F.為低頻。
(8)是輔助鏇鈕（AUX1；AUX2；AUX3；AUX4）。調節該路信號送往相應母線的電平大小。其中AUX1、AUX2的信號從推子前引出，不受推子影響，AUX3、AUX4則受推子控制。
(9)是聲像調節（PAN）。調節聲源在空間的分布，如調至左邊時，相當於把該路聲源放在左邊（左聲道）。在要求立體聲的場所時使用該鈕。
(10)衰減器（Fader）。即推子，調節該路音量大小。
(11)監聽按鍵（PFL或CUE）。按下它，用耳機插在調音台的耳機插孔上，實現對該路信號的監聽。
(12)接通按鍵（ON）。按下它，該路信號接入調音台進行混合。
(13)L-R按鍵。按下它，信號經推子、PAN後送往左右母線。
(14)1-2按鍵。按下它，信號經推子、PAN後送往編組母線1和2。
(15)3－4按鍵。按下它，信號經推子、PAN後送往編組母線3和4。值得注意的是有些調音台無13、14、15按鍵。母線（BUS）是各路輸入通道信號的匯流處，然後傳至輸出部分。一般有四條母線，左（L）右（R）輸出母線，監聽母線和效果母線。至於調音台的輸出部分較簡單，這裡不再講述。

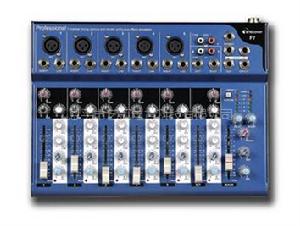

基本參數
擬調音台4話筒4立體聲線路輸入(MG102C)/4話筒3立體聲線路輸入(MG82CX)。
1輔助傳送/立體聲返回(MG102C)/1效果傳送/立體聲返回(MG82CX)。
內置SPX效果器(僅MG82CX).
低噪聲，高精度話筒放大器。
開關式幻像電源/插入I/O。
輕巧耐用的機身。

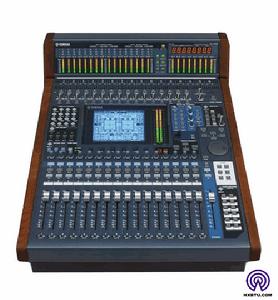

操作要點
擬調音台二、開機後
(1)先將音源設備（如CD）的音量開到最大不失真狀態
(2)調節調音台該輸入通道的分推子於70%，調大輸入增益（GAIN）鏇鈕到PEAK（峰值）指示燈到剛亮未亮處。
(3)調節音量輸出主推子，使輸出的Vu表指針大致在0VU附近擺動，不允許長時間指針超過+3VU。此時主推子位置也宜在50%~70%的位置內。可相應調整輸入增益或音源輸出電平。
(4)如果還覺得音箱響度不夠，可開大功放音量鏇鈕，注意此時功放不得進入削波狀態，否則應換更大功率功放。
(5)以上控制順序是由輸入逐步向輸出調整。如果音源是話筒，由於話筒輸入信號很小，初學者調輸入通道時常因聽不到聲音而感到茫然不知所措，此時可先將輸出主推子置於70%，再調輸入增益鏇鈕和分推子，再按上述②～④步驟調整。特別要注意是否因定值率減（PAD）按下，此時應不作衰減。此法對初學者較適合。
(6)然後按節目要求，分別調整調音台上的EQ，PAN及效果等。

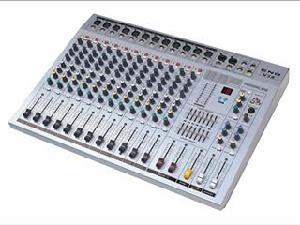

調音技巧
擬調音台(2)對CD等數碼音源，因其錄製較好，可不加修飾。
(3)通常Disco廳、交誼舞廳、背景音樂廳等用單聲道放音；OK廳、音樂廳，歌廳等用立體聲放音。
(4)下面介紹一下用推子和PAN調節聲源的空間聲像，即空間位置。對於演唱聲和主樂器聲，將PAN調至中間，推子推大，以突出它們；如果聲源為立體聲，則不可任意擺放PAN和推子，否則演唱聲與音樂聲合不到一起，聲音混亂，應左、右聲道各用調音台一路，分別將PAN調到左、右邊，兩路推子在同一高度上。

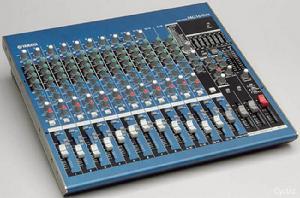

山葉擬調音台
山葉擬調音台4話筒4立體聲線路輸入(MG102C)/4話筒3立體聲線路輸入(MG82CX)。
1輔助傳送/立體聲返回(MG102C)/1效果傳送/立體聲返回(MG82CX)。
內置SPX效果器(僅MG82CX).
開關式幻像電源/插入I/O。
內置通道壓縮器/3段式通道均衡器。
話筒支撐架(配件)。
輕巧耐用的機身設計。

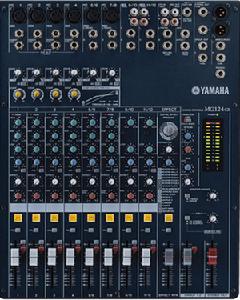

MG擬調音台
MG系列調音台適合工作室和現場調音的多功能調音台這款調音台是MG系列新品中的中檔產品，它的特點是小巧輕便。MG124C是MG調音台家族中的代表，其音質出色並且同樣擁有MG系列產品都具有的通道壓縮功能，可套用於業餘或專業領域。如果不需要特效或已經有特效設備則可以選用MG124C。

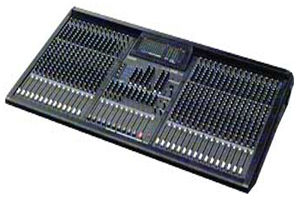

Mackie Onyx 32.4 擬調音台
MackieOnyx32.4模擬調音台全新設計體現一流音質
積15年模擬調音台生產經驗，凝聚一流設計團隊，Mackie傾力打造出Onyx4-Bus系列。從電子元件和積體電路晶片的選擇，到機械構件的設計，全部體現高標準的要求。各級電路之間採用平衡式級連，極大提高了信噪比和整體電聲性能，具有在同類產品中超乎尋常的音質表現。
值得一提的還有：Onyx4-Bus系列採用了Onyx話筒前置放大器、PerkinsEQ電路和全新THATCorporation4301可分配的立體聲壓縮/限幅器。總之，全新的理念，全新的產品，用戶盡可在這一新型系列上自由揮灑。
Onyx話筒前置放大器
原來的SR系列採用的是在同類產品中領先的XDR話筒前置放大器，新型Onyx4-Bus系列則進一步提升採用Onyx話筒前置放大器，音質更純淨，具有更高的保真度和射頻抑制比(RFI)、更大的輸入信號餘量、更寬的動態範圍。例如，技術指標可達到：123dB動態範圍;-129.5dBm等效輸入噪聲;0.0007%總諧波失真。時間和實踐已經向業內證實了Onyx前置話筒放大器的卓越性能。
PerkinsEQ：“英國式均衡”之聲，濾波控制更強大由資深音頻設計師CalPerkins(和GregMackie先生一起，開創Mackie產品鼻祖的一流設計大師)主持設計的OnyxEQ電路——PerkinsEQ，採用經典的Wein電橋振盪電路，具有更大的濾波和相位調節功能，再現六、七十年代風靡全球的英國式調音台之聲。PerkinsEQ設計為具有掃描式中低頻和中高頻的4-段式均衡，—非常適合現場擴聲。
內置可分配式立體聲壓縮/限幅器
音響工程師在現場混音處理時經常要用到壓縮/限幅器，以在各種信號電平情況下保證平滑、自然的音質效果。鑒於這樣的原因，我們在Onyx24.4和32.4。系統中集成了一組高質量的THATCorporation立體聲壓縮/限幅器，提供真正的RMS檢波和根據音樂頻譜特性設計的精確自動增益控制。
該壓縮/限幅器還具有獨立的噪聲門、壓縮比及快/慢起控控制，可以分配至左/右路主輸出推子後(用於系統限幅和保護)或編組1/2或編組3/4輸出推子前(用於對編組信號進行壓縮處理，例如打擊樂或背景聲)，這些功能都是現場擴聲處理中最實用的。
產品特點：
擬調音台雙12-段LED電平表，顯示左右路主輸出，下方的綠色和黃色大LED，用來顯示當前“切入選聽”狀態，綠色表示推子前PFL選聽，黃色表示推子後AFL選聽。另外一組雙12-段LED電平表，顯示內置信號壓縮情況，分別顯示輸入信號電平大小和增益衰減情況。
內置壓縮/限幅
可分配的高質量模擬式立體聲壓縮/限幅器，具有獨立的噪聲門、壓縮比及快/慢起控控制和電平表，可以分配至左/右路主輸出推子後(用於系統限幅和保護)或編組1/2或編組3/4輸出推子前(用於對編組信號進行壓縮處理，例如打擊樂或背景聲)。
6x2矩陣
對子編組信號和主輸出信號進行混音處理，生成2路獨立的混音信號，作為錄音、分區輸出、補聲、耳機監聽(IEM)信號，或作為增加的輔助輸出。
控制功能
4靜音編組主控開關，路由靈活的對講系統，帶選聽功能的單通道主輸出控制，獨立的100mmPanasonic主輸出推子，提供方便的系統功能控制。
編組控制
4個100mmPanasonic推子提供平滑、精確的編組電平控制。1個4-段式輸入電平表，即時顯示信號電平大小。圍繞其間的是帶LED顯示的靜音和推子後電平鍵、主混音分配鍵及編組聲像控制鏇鈕，幫助快速實現所需要的控制。
平衡式話筒/線路直接輸出
每一Onyx調音台的背板上均配有DB-25連線埠(8路一組)，連線埠為標準Tascam，用來將所有話筒/線路信號路由到外部設備上。全部這些平衡式輸出信號取自推子前，也可以通過內部跳線切換至EQ前或EQ後，這些輸出在現場多軌錄音時十分有用。
Onyx話筒前置放大器
MackieOnyx話筒前置放大器配有獨立的48V幻象電源(帶電源顯示)，增益控制開關，100Hz高通濾波器和極性開關，提供高保真度和專業級性能
PerkinsEQ
擬調音台6路靈活的輔助輸出
每一Aux輸出可以設定成推子前或推子後，控制部分具有靜音Mute和推子後選聽AFLSolo功能。在常規前台/監聽雙功能使用情況下，每一輔助輸出在EQ後、靜音後。
單聲道通道條控制部分
每一通道條配有100mmPanasonic推子，控制更靈敏、平滑，推子旁邊是一組4段式輸入電平表，即時顯示信號電平大小。推子上方是靜音鍵，下方是選聽鍵，均帶LED顯示。
2組立體聲輸入
最末的2個通道用於立體聲信號輸入，如效果返送、立體聲電子合成器或其它雙路放音設備。具有4-段固定式EQ，6輔助輸出和通道控制部分
技術指標
頻率回響
話筒輸入至主輸出(增益在中間位置)
115dB話筒輸入至主輸出
本底噪聲
信噪比
-87dBu(參考電平：+4dBu，話筒輸入至主輸出，32通道電平和主混音
電平在中間位置)
-89dBu(參考電平：+4dBu，話筒輸入至主輸出，24通道電平和主混音
電平在中間位置)
等效輸入噪聲EIN(20Hz至20kHz，150Ω信號源阻抗)
-129。5dBu@+60dB增益
話筒輸出噪聲
直接輸出：-100dBu(最小增益)
擬調音台主輸出：-100dBu(通道和主混音電平關)
32.4：-83dBu(32通道和主混音電平在中間位置)
24.4：-85dBu(24通道和主混音電平在中間位置)
共模抑制比(CMRR)
話筒輸入>70dB@1kHz，增益最大位置
串音
相鄰輸入<-95dB@1kHz
輸入至輸出<-85dB@1kHz
輸入增益控制範圍
話筒輸入0dB至+60dB
線路輸入-20dB至+40dB，單通道
幻象電源+48VDC
均衡
單通道EQ
高頻：±15dB@12kHz
中高頻：±15dB，400Hz8kHz掃頻
中低頻：±15dB，100Hz至2kHz掃頻
低頻：±15dB@80Hz
立體聲通道(輔助輸入)EQ
高頻：±15dB@12kHz
中高頻：±15dB@2。5kHz
中低頻：±15dB@400Hz
低頻：±15dB@80Hz
調音台額定輸出
主輸出+4dBu
輔助輸出+4dBu
編組輸出+4dBu
監聽輸出+4dBu
矩陣輸出+4dBu
最大額定輸出+21dBu@XLR和TRS主輸出
最大輸入電平
話筒輸入+21dBu，增益@中間位置，無衰減
話筒輸入+30dBu，增益@中間位置，衰減
線路輸入+21dBu，增益@-20dB
磁帶輸入+30dBu
立體聲返送+21dBu
擬調音台話筒輸入至線路輸入至立體聲輔助輸入至
主輸出：90dB70dB53dB
編組輸出：80dB60dB43dB
輔助輸出：86dB66dB49dB
監聽輸出：103dB83dB66dB
矩陣輸出：105dB85dB68dB
耳機輸出：103dB83dB66dB
輸入阻抗
話筒輸入3kΩ，平衡
單通道線路輸入34kΩ平衡
立體聲返送20kΩ平衡
對講話筒1kΩ平衡
輸出阻抗
主輸出100Ω平衡式XLR輸出;300ΩTRS輸出
直接輸出300Ω
編組輸出300Ω
監聽輸出300Ω
矩陣輸出300Ω
輔助輸出300Ω
耳機輸出25Ω
電源
100VAC~240VAC，50~60Hz
擬調音台Onyx24.4100W
Onyx32.4120W
尺寸和重量
Onyx24.4
高：185mm/寬：792mm/深：555mm
重量：17.9kg
Onyx32。4
高：185mm/寬：1011mm/深：555mm
重量：21.8kg
