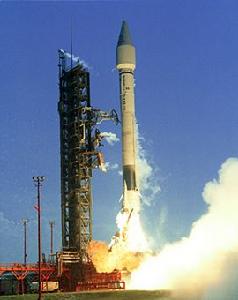

擎天神系列運載火箭擎天神（宇宙神，Atlas）系列運載火箭是美國的火箭,擎天神系列運載火箭的前身擎天神飛彈於1950年代末期設計完成,擎天神系列運載火箭所使用的燃料為煤油及液態氧。擎天神飛彈運用一項特別的設計:於火箭發射推進時會將三個引擎的其中兩顆拋棄,如此便能於發射時提供足夠推力,亦能維持較長的推進時間。擎天神二號運載火箭於1991年到2004年之間發射63次;擎天神三號運載火箭於2000年到2005年之間僅發射6次;擎天神五號運載火箭到目前為止仍持續發射射,預計將發射到2011年以後。
發展
擎天神飛彈最早發射成功是在1957年12月17日,一共有約350枚擎天神飛彈在那個時期被建造,大部分的擎天神飛彈在除役只後都被拿去做軌道衛星火箭,命名為擎天神E/F,做為布洛克一的輔助火箭,發射全球定位系統衛星。
擎天神系列運載火箭的進展早期擎天神火箭特別的為非軍方的機構發射火箭,在1958年12月18日,擎天神運載火箭發射號誌傳訊通信軌道衛星(SCORE),亦為首次發射通信衛星並加以實際套用火箭技術。水星計畫時也以擎天神火箭作為運載火箭,於1962年2月20日發射友誼七號(Friendship7),運送美國第一位太空人約翰格倫(JohnGlenn)至外太空。同樣地,擎天神運載火箭於1962年至1963年也運送其他三名水星計畫的太空人至外太空。
在1960年代初期,擎天神火箭普遍使用的末端節為Agena末端節,燃料是四氧化二氮/聯氨,美國空軍和美國國家情報局及NRO均使用它來發射網路間諜衛星。美國國家航空航天局則用來發射遊騎兵衛星探測月球表面的組成和水手二號發射至金星,成為第一個飛到其它星球的人造物。擎天神火箭也用來發射太空對接的艙組。
擎天神運載火箭原為1950年代後期的長程洲際彈道飛彈,於1959年10月31日,擎天神運載火箭(D原型)在范登堡空軍基地第576號飛彈發射台發射。擎天神E及F型運載火箭為第一個垂直置放於地底,並由升降機將飛彈送至地面的長程洲際飛彈,至地面後再進行發射。美國空軍用擎天神長程洲際彈道飛彈替換泰坦長程洲際彈道飛彈,在1960年代末期,擎天神E型運載火箭和擎天神F型運載火箭轉換成太空運載火箭的功能。擎天神運載火箭經過更改後,1995年在范登堡空軍基地發射一顆氣象防禦衛星。美國國家航空暨太空總署於1958年使用擎天神火箭為太空發射載具。擎天神在做為太空發射載具時,發射的衛星為SCORE系列衛星,之後又將它配備升級,發射陸軍號誌系列衛星,成為世界首顆通信衛星;此系列衛星傳送艾森毫總統的聖誕節的訊息並向全世界傳送。於水星計畫時運載約翰格倫至外太空,為美國第一個載人太空任務。擎天神半人馬座運載火箭也發射水手行星探測計畫及先峰行星探測計畫。
擎天神F型運載火箭
金星計畫的友誼七號，在有太空人約翰 格倫，所使用的火箭是擎天神運載火箭於1978年到1985年用來發射布洛克一系列的全球定位系統衛星。
擎天神-阿金納系列運載火箭
有擎天神LV-3A/Agena A運載火箭和擎天神LV-3A/Agena B運載火箭兩種,此兩型火箭在1961年到1963年間被用來發射飛彈防禦警示系統衛星(Missle Defense Alarm System)。
在1963年後,又加入Atlas LV-3A/Agena D運載火箭和Atlas SLV-3/Agena B運載火箭及Atlas SLV-3A/Agena D運載火箭,其中Atlas SLV-3A/Agena D運載火箭於1963年至1967年發射KH-7偵察者號衛星(也屬飛彈防禦警示系統的一種)。
擎天神半人馬座系列運載火箭
此系列火箭共有三型,分別為擎天神半人馬座/LV-3C運載火箭和擎天神半人馬座/SLV-3C運載火箭及擎天神半人馬座/SLV-3D運載火箭。
擎天神一號運載火箭
擎天神一號運載火箭首度發射是1990年7月25日,所發射的衛星是CRRES衛星。
擎天神一號運載火箭為美國一不可重複發射之火箭,於1990年起發射各式衛星。"I"在"擎天神一號運載火箭(Atlas I)"易造成誤解,早期的擎天神火箭以字母為代號,由A至H;然而,後來的火箭卻以羅馬數字編號。自從擎天神二號運載火箭發展出後,"I"即被認為是"1",而非英文字母"I"。
擎天神一號運載火箭的第一節即為擎天神H型運載火箭,第二節為半人馬座(Centaur)火箭.第一節裝設有MA-5輔助火箭,有兩部LR-89引擎,以"半節式"(stage-and -a-half)火箭的設計,於火箭推進途中將三部引擎的其中兩台會丟棄,如此可於發射時提供足夠推力,亦能維持較長的推進時間,這也稱為擎天神的二點五節。
擎天神二號運載火箭
此型火箭為擎天神系列運載火箭的革新,在1988年,美國空軍選擇洛克希德馬丁公司發展擎天神二號運載火箭;於1991年12月7日,擎天神二號運載火箭發射一顆衛星進入地球同步軌道。擎天神二號運載火箭屬擎天神系列運載火箭,由1950年代成功的擎天神飛彈系統發展而來,擎天神二號運載火箭為最後使用三引擎及"半節式火箭"(stage-and-a-half)設計,於火箭推進途中將三部引擎中的兩台丟棄,如此可於發射時提供足夠推力,亦能維持長的推進時間。擎天神火箭被設計為發射衛星至低地軌道及地球同步軌道。擎天神二號,二A型,二AS型運載火箭於1988年至2004年共發射63次。(擎天神三號運載火箭於2000年至2005年發射,而擎天神五號運載火箭則持續發射至今)。
擎天神二號運載火箭的第一及第二節較擎天神一號運載火箭推力增大,改量引擎,並增長燃料槽。總推力為四十九萬磅(2,200千牛頓)。可酬載2767公斤(6100磅)至地球同步軌道(35,000 公里)或更遠。擎天神系列運載火箭裝設人馬座火箭為末端節,人馬座火箭是世界上第一枚高能推進劑火箭,能有效提高酬載量。擎天神二號運載火箭使用高價的電子設備,並改善飛行電腦增長燃料槽,皆較擎天神一號運載火箭優良。擎天神二號運載火箭中最高階者為擎天神二號AS型運載火箭。
擎天神二號運載火箭發射地點為佛羅里達州的卡納維爾角第45號發射台。擎天神二號運載火箭在2003年和2004年發射地點改為佛羅里達州卡納維爾角第30號發射台,在美國西岸則是加利福尼亞州的范登堡空軍基地。
擎天神運載火箭原為1950年代後期的長程洲際彈道飛彈,於1959年10月31日,擎天神運載火箭(D原型)在范登堡空軍基地第576號飛彈發射台發射。擎天神E及F型運載火箭為第一個垂直置放於地底,並由升降機將飛彈送至地面的長程洲際飛彈,至地面後再進行發射。美國空軍用擎天神長程洲際彈道飛彈替換泰坦長程洲際彈道飛彈,在1960年代末期,擎天神E型運載火箭和擎天神F型運載火箭轉換成太空運載火箭的功能。擎天神運載火箭經過更改後,1995年在范登堡空軍基地發射一顆氣象防禦衛星。美國國家航空暨太空總署於1958年使用擎天神火箭為太空發射載具。擎天神在做為太空發射載具時,發射的衛星為SCORE系列衛星,之後又將它配備升級,發射陸軍號誌系列衛星,成為世界首顆通信衛星;此系列衛星傳送艾森毫總統的聖誕節的訊息並向全世界傳送。 於水星計畫時運載約翰格倫至外太空,為美國第一個載人太空任務。擎天神半人馬座運載火箭也發射水手行星探測計畫及先峰行星探測計畫。
1988年5月,美國空軍選擇通用動力公司(General Dynamics),但現為洛克希德馬丁公司(Lockheed-Martin)研製擎天神二號運載火箭。擎天神二號主要發射防禦衛星通訊系統及商業衛星以取代擎天神一號運載火箭因其於1980年代後期的發射失敗。
技術參指
火箭用途:運載火箭。
承包廠商:洛克希德馬丁公司,製作的項目含火箭本體組裝電子零件組合和系統總體測試。
次要承包廠商:
1.火箭達因(rocketdyne):擎天神引擎MA-5
2.派翠特&懷特尼(pratt&whiteney)(核心引擎RL-10)
3.哈尼威爾&泰勒達因(honeywell&teledyne)(航空及太空電子元件)。
火箭引擎配置:三顆MA-5A火箭達因引擎和兩顆派翠特&懷特尼RL10A-4核心引擎。
火箭推力:494,500磅(2,200千牛頓)。
火箭高度:47.54公尺(156呎);輔助火箭長4.87公尺(16呎)。
最大直徑:3.04公尺(10呎)。
發射質量:204.3噸(414,000磅)。
首次發射:1992年2月10日。
類型:擎天神二號,二號A型及二號AS型。
發射地點:卡納維爾角AFS,佛羅里達州。
火箭庫存數量:並無庫存。
擎天神三號運載火箭
擎天神三號運載火箭在2000年到2005年發射,擎天神三號運載火箭是擎天神系列運載火箭中首度使用垂直於地面的火箭,引擎為一顆RD-180引擎。
擎天神三號運載火箭為洛克希德馬丁公司所研製,於2000年至2005年部署,也是擎天神系列運載火箭中第一個無使用"半節式"設計的火箭,第一節火箭無須在推進途中拋棄部分引擎,雖然是第一個無須途中拋棄部分引擎的火箭,但發射次數過於稀少。
擎天神三號運載火箭為兩節式火箭,第一節是新的技術;第二節則是半人馬座火箭,它從1960年代即受廣泛使用。現在的擎天神五號運載火箭和三角洲EELV系列運載火箭也有使用。擎天神三號運載火箭所使用的引擎是俄羅斯制的RD-180引擎，擎天神五號運載火箭也有使用。擎天神三號運載火箭也發展出兩種延伸版本,基本改進型為擎天神三號A型運載火箭;而擎天神三號B型運載火箭的特色是第二節半人馬座火箭有兩顆引擎。
擎天神三號運載火箭的首次發射是在2000年5月24日,酬載衛星是Eutelast W4通訊衛星,軌道位置是地球同步軌道。擎天神三號運載火箭的發射台是在卡納維爾角的36B發射台。擎天神三號運載火箭最後一次發射是2005年2月3日酬載艙內所裝的衛星是美國國際偵察者號(the United States National Reconnaissance Office.)
擎天神三號GX型運載火箭
擎天神三號GX型運載火箭現今仍在發展之中,目前進行的星系特快車計畫(Galaxy Express Corporation),主要是加上在擎天神三號運載火箭上加上輔助火箭,並改為新式的上面節火箭洛克希德馬丁公司是承包商。擎天神三號GX型運載火箭將於2010年夏季在九州南方的種子島宇宙中心發射場進行首度發射。
擎天神五號運載火箭
擎天神五號運載火箭是由聯合發射同盟在阿拉巴馬州建造的,是由波音公司和馬丁公司共同承擔風險建造。擎天神五號運載火箭首度發射日期為2002年8月21日,在2009年下半年表定發射火星科學實驗室(Mars Science Laboratory )。
