產品簡介：

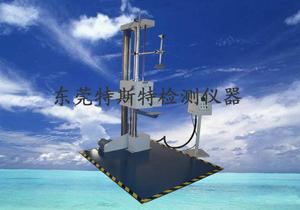

專用於測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐衝擊強度。採用雙柱導向、高度跌落次數可置，工作穩定可靠，可實現棱、面、角跌落，滿足GB/T4857.5-92、ISO2248-1972E。本跌落機採用光電控制，可設定七檔跌落高度，也可自由選擇跌落高度，跌落釋放採用電磁控制，能使試樣瞬間自由落下，對包裝容器進行之棱、角、平面進行跌落衝擊試驗。跌落機分類：單臂跌落機，雙臂跌落機，本跌落機TST-PK103A屬於單臂跌落機。
本產品主要用於模擬包裝件在運輸、裝卸過程中受跌落衝擊的影響程度鑑定包裝件的耐衝擊強度及包裝設計的合理性.廣泛適用於商檢、企業、技術監督機構以及院校。可用於試驗面跌落、角跌落、棱跌落等
設計標準：ISO 2248，JIS Z0202-87，GB/T4857.5-92
技術參數：
顯示方式：數顯高度顯示儀
跌落高度：300~1300mm
摔落測試儀試件最大尺寸：(L×W×H)1000×700×1000mm
跌落面板面積：(L×W)1700×1200mm
托臂尺寸：290×240×8mm
跌落誤差：±10mm
跌落平面誤差：<1°
外型尺寸：(L×W×H)1700×1400×2015mm
控制箱尺寸：(L×W×H)350×350×1100mm
淨重：600kg
電源：1∮,AC380V,50Hz
傳動方式：電動傳動
操作規範：
1、接線:將隨機附帶之電源線接入三相電源並接地,將控制箱與試驗機亦用隨機所帶之連線線按插頭適配情況接好,並試運行上升/下降命令.(若試運行時出現按上升鍵卻向下運行或按下降鍵卻運行上升之情況,只需在電源處調換相數即可.
2、跌落高度調整：打開主機電源,設定試驗所需高度(方法如下),按上升鍵使之達到所設高度;若在中途停止,則必須使之達到設定高度後才可以執行反向運行命令;
3、將被測物體放於工作檯面，然後用固定桿加以固定；
4、按上升鍵使被測物體提升至設定高度；
5、按跌落鍵使工作檯面瞬間脫離被測物體，被測物體做自由跌落運動；
6、按復位鍵使工作檯恢復工作狀態；
7、若重複試驗,則重複上述步驟.
8、試驗完後：按降低鍵使工作檯面運作至最低位置關閉電源鍵；
注意事項及維修保養
1.每次測試完畢，須把跌落臂落下，以免長時間復位的跌落臂把彈簧拉變形，影響測試效果，每次跌落前請先復位置電機停止轉動後方可按跌落鍵；
2.新機到廠安裝完成後，須在滑動圓桿處加適當低濃度機油，嚴禁加入防鏽油或高濃度機油及積壓種帶有腐蝕性油類)。
3.如果上油處時間長了有過多灰塵請將機器降到低部，擦試完以前的機油，再重機上油；
4.單翼跌落試驗機屬衝擊力機械性設備，新機使用過於500 次以上時，須把各螺絲緊固一以，以免發生故障
5.單翼跌落試驗機的升降軸及鏈條需定期加潤滑油。
6.齒輪減速箱每半年換輸油一次。
7.非工作時應切斷所有電源，保證升降軸的清潔。
8.非操作人員不得任意操作本單翼跌落試驗機。
