用途

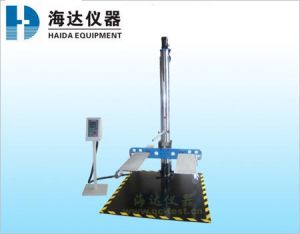

跌落機專用於測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐衝擊強度。採用雙柱導向、高度跌落次數可置，工作穩定可靠，可實現棱、面、角跌落，滿足GB/T4857.5-92、ISO2248-1972E。本跌落機採用光電控制，可設定七檔跌落高度，也可自由選擇跌落高度，跌落釋放採用電磁控制，能使試樣瞬間自由落下，對包裝容器進行之棱、角、平面進行跌落衝擊試驗。
跌落機設計標準
ISO2248，JISZ0202-87，GB/T4857.5-92
技術參數
顯示方式：數顯高度顯示儀(可選配)
跌落高度：300~1300mm
試件最大重量：60kg
試件最大尺寸：(L×W×H)1000×700×1000mm
跌落面板面積：(L×W)1700×1400mm
托臂尺寸：290×240×8mm
跌落誤差：±10mm
跌落平面誤差：<1°
外型尺寸：(L×W×H)1700×1400×2015mm
控制箱尺寸：(L×W×H)350×350×1100mm
機台重量：450kg
電源：1∮,AC380V,50Hz
傳動方式：電動傳動
操作規範
一﹑試驗前確認事項:
l確認機台是否接上符合要求之電源。
二﹑操作步聚:
打開電源開關，機台跌落臂自動復位，機身自動下降到300mm。
通過上升設定或下降設定來設定跌落高度，高度顯示欄左邊顯示設定高度，右邊顯示實際跟蹤高度。
把產品放到跌落臂的托盤中間，根據要求選擇跌落角、面、或者棱。並用測試對角、邊固定。
按啟動鍵，機台會根據設定高度自動選擇上升或下降，併到達設定高度。
中途需要重新調整高度，可按停止鍵，來停止機台上升或下降。
到達設定高度，可以按跌落，來跌落產品，但一定要看跌落的有效面積沒有站人，一面傷到其它人。
跌落之後，可以按復位鍵來復位跌落臂。考慮到產品太重，不易搬得太高，可以通過下降設定來設定高度。按啟動機台自動下降。或者直接按下降鍵，使機台下降，但機台的運行到高度顯示欄右邊顯示300mm.才可。
跌落機注意要點
警告
■操作上升動作時,如欲下降,應先按下停止鍵停止機台,再按下降鍵,若直接按下降鍵機台下降,會造成動作錯誤損壞機器。
危險
■如試樣固定不牢固,會造成試驗結果不準以及可能造成試樣從試驗台掉下,甚至傷及操作者。
■測試過程所有人員儘可能的遠離試驗區。
