概述

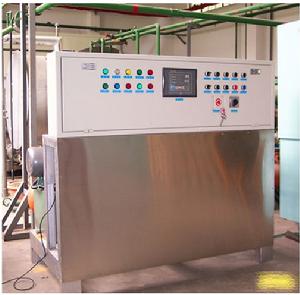

換熱器疲勞試驗台主要由加壓水泵、加壓閥、卸壓閥組成加壓、卸壓系統，在控制系統、數據採集系統及其他輔助測量控制裝置的配合下，自動完成疲勞試驗的循環動作和試驗結果的判斷與統計，最終形成試驗
疲勞試驗台試壓水泵的轉速由變頻器根據設定的高壓水源壓力控制其轉速，儘可能地保持高壓水源壓力的穩定。使用節流閥調節充、排液流速，達到試驗要求的升壓、泄壓所需的時間。通過以上措施，就保證了被試樣品失效前，每次升壓降壓過程的一致性，而發生失效時，會出現壓力突變，測試系統便可通過監測壓力異常的形式對被試樣品提前失效（與設定的試驗次數相比）作出判斷。
可以進行的測試
規定測試次數的疲勞試驗
不定次數，測定樣品的疲勞壽命
測試樣品耐壓值（限6.3MPa以下）
可以設定的參數
高壓水源壓力值
疲勞試驗的高壓值
疲勞試驗的低壓值
保壓時間再次升壓間隔時間
失效判斷間隔次數（周期）
採樣周期（0.3S～15S）
保全電磁閥動作壓力值
可以調整的參數
充液流速泄壓流速
裝置流程
該裝置具備的控制方式手動操作
流程圖可以分別控制加壓泵啟停、加壓電磁閥、卸壓電磁閥、保全電磁閥動作，方便確定系統工作參數及檢修。
自動操作
根據預定的時間間隔、加壓壓力、失效判斷標準、試驗模式等參數自動進行試驗，記錄試驗數據。人機界面及數據流程
觸控螢幕
編程顯示系統流程及壓力、溫度等各種測量數據，顯示對各控制單元的調節輸出，顯示各受控設備（水 泵、電控閥等）的工作狀態，採用模擬按鈕對各受控設備進行手動控制，完成各種參數的輸入和更改，對異常工況進行顯示報警並完成記錄。
數據預處理
採用PLC模擬量輸入方式測量並記錄壓力值，並對測量信號進行工程量轉換，根據設定的保壓壓力檢測周期，測量並記錄壓力值的變化情況，根據輸入的判斷標準進行疲勞失效判斷，如果被試機已經失效可進行聲光警報和自動停機。PLC系統採用標準通訊接口（RS－232C）與數據採集PC機聯接。
數據採集計算機
實現運行數據的實時採集與定時記錄。可完成對疲勞試驗的循環次數累計、運行時間累計的顯示，並列印出有關數據。按規定時間間隔將採集數據以磁碟檔案方式記錄。顯示、系統流程（各設備運行狀態以不同形狀或顏色表示，實時測量參數可以隨機顯示或以彈出式畫面顯示）。顯示以歷史數據繪製的測量曲線，可 以形象直觀地表示系統壓力的變化情況。
