簡介

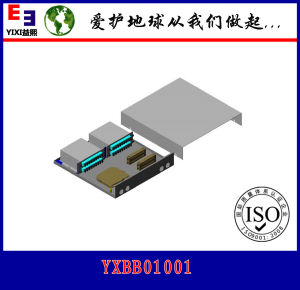

插片式光纖樓道箱是安裝在樓道、弱電豎井等位置，集熔接、分光、配線於一體，可實現光纜的直熔和接續以及插片式分光器安裝的箱體。適用於用戶端的終端接入，與光通訊設備的配線連線，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能；也適用於光纜和配線尾纖的保護性連線。光纜也可以經分光配線箱開撥盤繞後與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網路工程的需求。
插片式光纖樓道箱特性
箱體採用冷軋板製成，經靜電噴塑處理，美觀大方，線條清晰，防腐防水性能好，使用壽命長。 壁掛式安裝，體積適中，與機房整體協調。
箱體尺寸、安裝形式以及容量均可根據用戶要求定做。
端子板採用優質工程塑膠注塑成型，防潮，防毒、防腐、絕緣性能好。
箱體採用高強度聚酯、玻璃纖維等多種合成材料模壓成型，具有防水氣凝結，抗老化，抗衝擊，阻燃，耐候性強等特點，外形美觀。
能有效做到移動、聯通、電信三網合一，大大節省了施工空間和施工強度。
材質
箱體材質：1.0mm優質冷軋鋼板，表面灰色細紋靜電噴漆，不易刮傷。 外形尺寸：375*323*140mm重量4000g
標準配置：光纜固定開剝單元I、光纜接地裝置I、熔纖盤、光分插片固定裝置、喉箍、扎帶、熔接保護套管、裸纖保護套管、門鎖、安裝附屬檔案（膨脹螺釘組件）。
安裝方式：壁掛式和抱桿式，通常適用於壁掛式。
穿線孔：箱體上下都開設穿線敲落孔，方便線纜的進出與布局。
套用範圍：常用於室外和樓道，是實現光纖到小區、光纖到大樓、遠端模組局及無線基站的中小配線系統、FTTH工程光纜到樓的重要分線器材。
備註：以上尺寸為常規尺寸，非常規尺寸可以根據客戶要求定做。
技術參數
1.工作環境溫度:-40℃～+60℃2.環境濕度:：≤95%（+40℃）
3.大氣壓力：70Kpa～106Kpa
4.箱門開啟角度:180°
5.接地耐電壓水平不小於3000V（DC）/1min不擊穿，無飛弧。
6.絕緣電阻:≥2X1000MΩ/500V
安裝須知
光纜光纖在箱內布放時，不論在何處轉彎，其曲率半徑應不小於30mm。 樓道光纖配線箱內光纖的終端、熔接、存儲，應在滿容量範圍內方便地成套配置。
光分插片應採用模組化、集成化，樓道分光分纖盒內應無跳接。
熔接盒蓋可翻開，可直接在箱內安裝，也可取出箱外操作，使用簡單、方便。
光纜引入設備時，必須有可靠的固定與保護裝置，固定後的光纜金屬攔潮層、鎧裝層及加強芯必須可靠連線至高壓防護接地裝置，光纜開剝後必須用塑膠套管或螺旋管保護並固定引入光纖熔接裝置。蝶形光纜的盤繞與綁紮必須自然平直，無扭絞、打圈等現象，宜採用必要的固定裝置，以確保不受到外力的擠壓和操作損傷。
設備的光纜終接裝置必須便於光纜光纖與光纜光纖或尾纖的熔接、安裝和維護等操作，同時必須具備富餘光纜光纖的儲存空間。
光纖接頭部分均必須保護。光纖與光纖熔接後，接頭部分必須用熔接保護套管加以保護。
通過尾纖能迅速方便地調度光纜中光纖序號以及改變傳輸系統的路由，尾纖長度必須滿足跳纖操作要求。
光纖配線箱門鎖必須為防盜結構，具有良好的抗破壞能力，所有箱體需預留備用的傳統掛鎖鎖扣或其他備用解決手段。
