用途

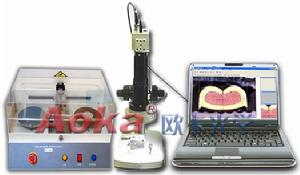

插拔式端子檢測儀是蘇州歐卡光學儀器廠針對線束行業品質檢驗而專門研發的一款精密檢測分析設備，整套系統由端子切割設備、研磨設備、腐蝕清洗、斷面圖像採集系統、線束端子圖片測量分析系統等單元組成，採用人體力學設計，模組化組合，流水線式工作流程，讓操作更方便、快捷。全套檢測系統可在5分鐘內完成一個端子的處理分析，極大地提高了端子斷面品質檢驗的速度。簡易的操作、高品質的圖像採集系統、精確的測量分析為您的生產保駕護航。高性能顯微觀測儀和專用軟體可簡單正確地測量長度﹑計算面積。 放大倍率從 45 倍 ~ 最大 260 倍。 超過AWG30的極細線也能鮮明地顯示出。 用新開發的斷面評價專用軟體，可測定 CH・CW， 能瞬時計算出斷面面積。 在最大倍率下的測量精度為 1 ~ 2µm。
插拔式端子檢測顯微鏡能觀察物體時能產生正立的三維空間像，立體感強，成像清晰和寬闊，具有較長的工作距離;配置高精度線束端子圖片測量分析系統,組合成線束端子檢測顯微鏡,高品質光學系統與高解析度攝像頭的完美組合，讓斷面圖像更清晰，獨特的定倍定檔讓測量更精確。
系統簡介
插拔式端子檢測顯微鏡是將傳統的光學顯微鏡與計算機(數位相機)通過光電轉換器有機地結合在一起，不僅可以通過目鏡進行觀察，還能在電腦顯示屏上觀察實時動態圖像，並能將所需要的圖片進行編輯、測量分析、保存和列印。
技術參數
1.插拔式端子檢測顯微鏡： 0.75X~4.5X （6檔）
2.視頻總倍率：40~260X
3.電線的適用範圍：0.05㎡~30㎡
4.電源：AC100V~AC240V
5.成像系統：SONY工業高清視頻系統 200萬
6.切割片規格：Φ120X0.5mm
7.研磨砂紙：1200# 2000#
8.標準夾具：AWG26—AWG5
9.精密自動切割台（含專業夾具）瑞士電機 50~3000rpm
10.精密自動研磨台（含專業夾具）瑞士電機 50~1500rpm
11.專業端子圖像分析軟體含加密鎖及光碟
12.高精度基準尺
13.端子腐蝕：液體腐蝕
14.照明光源：全白可調LED照明裝置(冷光)
15.外形尺寸：W1200XD450XH350
儀器特點
使用簡單，快捷和可靠
在電纜線束生產線上，品質的可靠性及生產速度非常重要，可以說在生產過程中採用連續的質量分析已成為市場競爭的重要因數。該系統可在短時間內完成精確的質量分析，為您的生產保駕護航！
1迅捷的處理過程僅用2-5分鐘
2可分析內，外嵌腳狀況
3操作簡單易學
4按人體力學原理設計工作位置，操作倍感舒適
5適用最佳的蝕化處理方式，對人體安全無害
6採用高解析度的數位相機拍攝顯微圖片
7備有中英文版的分析及存檔軟體
軟體特點
專業端子圖像分析軟體出類拔萃的操作性能
簡單的圖示化操作
操作過程只需要使用滑鼠選擇圖示就可以。
芯線區域繪製自動識別芯線數
識別芯線區域。可以根據顏色等進行簡單選擇。
對應多種語言可選擇英語、中文、繁體。
分析功能測量面積、衝壓寬度、衝壓高度、角度、文字輸入
導出報告功能圖片、Excel、列印(PDF)
MQ-300E(aoka)
