一、 產品簡介 這種接頭具有結構簡單，製造方便，耐壓高、密封性能好等優點。廣泛套用於冶金、礦山、重型機械等液壓管路系統，缺點是安裝時焊接工作量大，且裝不便。 插入式焊接液壓管接頭主要由接頭體、螺母和接管組成。在接頭體和接管之間用O型密封圈密封。當接頭體擰入機體時，採用金屬墊圈或組合墊圈實現端面密封。接管與管理系統中的鋼管用焊接連線。管接頭和機件的連線主要採用普通細牙螺紋。
二、裝配方法
1、按需要長度在專用工具機上切管子，也可以手工鋸切，切面與管子外徑軸線垂直不得大於管子外徑公差之半。
2、除去管端內外園毛刺、金屬屑及污垢。
3、除去管接頭的防鏽劑及污垢。
4、將管子插入管接頭直之管子端面與管節頭內端面接觸。
5、校正位置點焊，檢查與相關件的尺寸符合要求時，將管子與接頭焊接，焊縫尺寸根據管子壁厚大小由設計者確定。
6、變徑管接頭是與其他各種插入焊接式管接頭相結合使用，不能單獨使用，根據變徑要求，選擇適當變徑管接頭與所選用的其他類型的管接頭，按裝配方法焊接，然後再與管子焊接在一起。

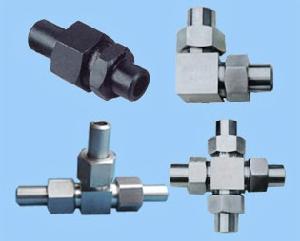

插入式焊接液壓管接頭
