產品簡介

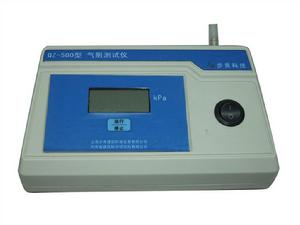

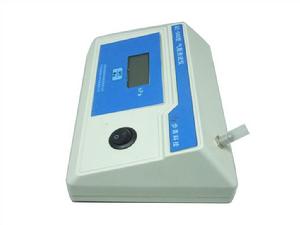

上海步青科技發展有限公司根據(GB50325-2010)標準中，附錄F F.0.2 1.恆流採樣器：在採樣過程中流量應穩定，流量範圍應包含0.5L/min，並且當流量為0.5L/min時，應能克服5kPa～10 kPa的阻力，此時用皂膜流量計校準流量，相對偏差不應大於±5%。F.0.3 1.活性炭吸附管應為內裝100mg椰子殼活性炭吸附劑的玻璃管或內壁光滑的不鏽鋼管。使用前應通氮氣加熱活化，活化溫度為300℃～350℃，活化時間不應少於10min，活化至無雜質峰為止；當流量為0.5L/min時，阻力應在5kPa～10kPa之間。附錄G G.0.31 Tenax-TA吸附管可為玻璃管或內壁光滑的不鏽鋼管，管內裝有200mg粒徑為0.18mm～0.25mm（60目～80目）的Tenax-TA吸附劑。使用前應通氮氣加熱活化，活化溫度應高於解吸溫度，活化時間不少於30min，活化至無雜質峰為止，當流量為0.5L/min時，阻力應為5kPa～10 kPa之間；我公司研製ZQ-500型氣阻測試儀測試吸附管在流量為0.5L/min時，阻力的大小，該測試儀器採用微控技術、可準確控制流量，液晶數碼顯示、能實時顯示被測吸附管氣阻的大小。儀器操作簡單、使用方便、性能穩定可靠，且結構緊湊、便於攜帶，可為檢測試驗提供可靠保障條件。
性能參數
測量範圍：4—12KPa
流量控制：0.5L/Min
阻力誤差：≤±2%
流量誤差：≤±3%
工作環境：溫度：-10℃~40℃
濕度：≤95%
工作噪音：≤40dB
工作電壓：直流12V
顯示方式：液晶顯示
技術領域
測量建築工程室內空氣污染物檢測中的恆流採樣器所用採樣吸附管氣體阻力值的裝置。
具體技術介紹
國家強制性標準GB50325《民用建築工程室內環境污染控制規範》發布實施以來，在全國已形成一個相對完善的建築工程室內空氣污染物檢測體系，恆流採樣器的出現，為建築環境室內空氣污染的檢測提供了巨大的方便。
然而由於室內空氣採樣中所用的恆流採樣器對採樣管的阻力有一定要求，在GB50325-2010標準附錄F F.0.2 1.恆流採樣器：在採樣過程中流量應穩定，流量範圍應包含0.5L/min，並且當流量為0.5L/min時，應能克服5kPa～10 kPa的阻力，此時用皂膜流量計校準流量，相對偏差不應大於±5%。F.0.3 1.活性炭吸附管應為內裝100mg椰子殼活性炭吸附劑的玻璃管或內壁光滑的不鏽鋼管。使用前應通氮氣加熱活化，活化溫度為300℃～350℃，活化時間不應少於10min，活化至無雜質峰為止；當流量為0.5L/min時，阻力應在5kPa～10 kPa之間。附錄GG.0.3 1 Tenax-TA吸附管可為玻璃管或內壁光滑的不鏽鋼管，管內裝有200mg粒徑為0.18mm～0.25mm（60目～80目）的Tenax-TA吸附劑。使用前應通氮氣加熱活化，活化溫度應高於解吸溫度，活化時間不少於30min，活化至無雜質峰為止，當流量為0.5L/min時，阻力應為5kPa～10 kPa之間。以上所述採樣吸附管主要用於苯和TVOC的吸附採樣。附錄中規定採樣的吸附管，如果採樣吸附管中的氣體阻力太大會引起指示流量和實際流量偏差，並且也會損害採樣器所用微型泵的正常使用壽命；氣體阻力太小會造成採樣吸附不完全的情況。採樣吸附管在採樣後空氣中的粉塵也會對其產生影響，造成採樣吸附管的氣體阻力的大小會隨時產生變化。
為了保障採樣過程中吸附管氣體阻力值的大小符合標準，解決目前對採樣吸附管氣體阻力值測定困難的問題，採樣管阻力測試儀能夠對採樣吸附管在500ML/MIN流量下、氣體阻力值進行測定並顯示的測量採樣吸附管氣體阻力值。
技術方案是以下述方式實現的：
一種測量採樣吸附管氣體阻力值的裝置，包括殼體，殼體上分別安裝有電源開關、液晶顯示屏、電源插座、與採樣吸附管連線的氣嘴，其中，殼體內設有與氣嘴連線的微型空氣泵，氣嘴與微型空氣泵連線的氣路上還連線一壓差感測器，殼體內還設有控制微型空氣泵使空氣流速控制在0.5L/min的單片機控制系統。該控制系統由按鍵顯示驅動板（8）、F410控制電路板（9）、供電電源板（10）三個模組組成。其中按鍵顯示驅動板（8）的功能為驅動按鍵與液晶顯示屏工作，F410控制電路板（9）為單片機核心控制整個系統工作，供電電源板（10）為整個系統提供電源。
所述的微型空氣泵與壓差感測器通過銅質毛細管連線；氣嘴與壓差感測器通過軟皮管連線；控制系統與微型泵通過導線連線。
採樣管阻力測試儀的工作過程：開啟裝置，打開電源開關3，由按鍵顯示驅動板（8）、F410控制電路板（9）、供電電源板（10）電路模組組成的單片機控制系統控制微型空氣泵6、使空氣流速控制在0.5L/min，其中按鍵顯示驅動板（8）的功能為驅動按鍵與液晶顯示屏工作，F410控制電路板（9）為單片機核心控制整個系統工作，供電電源板（10）為整個系統提供電源。室內空氣經過採樣吸附管後通過氣嘴2在微型空氣泵6的作用下，經過壓差感測器7NPC-1210，最終進入微型空氣泵6，壓差感測器7測得經過的空氣壓差，把測得信號傳入到單片機系統中進行處理分析，並且在液晶顯示屏4上顯示出來。
