排灌用泵
正文
用於灌溉排水的（水）泵。多數屬葉片泵，是利用葉片旋轉運動輸送水流。中國的排灌用泵始出現於19世紀末。1918年無錫協記機器廠開始仿製 4英寸離心泵。中華人民共和國成立後，排灌用泵發展迅速，1963年制定了農用水泵的系列型譜，進入了水泵新的發展階段。至1986年，先後研製了44個系列、424個品種、1100多個規格的水泵,全國有1000家以上的農用泵生產廠,年生產能力達100萬台套。1988年全國有各種農田排灌用泵571萬台套,總配套動力5900萬kW，其數量及容量均居世界首位。1983年以來中國按國際標準(ISO/TC-115/SCE)正陸續對現有水泵系列進行更新換代。
類型 按工作原理和反映水泵特性的綜合參數比轉速ns分為離心泵(ns＝40～300)、混流泵(ns＝300～500)、軸流泵(ns≥500)以及井泵、水輪泵等。
離心泵 利用葉輪旋轉產生的離心力工作。常用的離心泵有單級單吸和單級雙吸兩種。單級單吸離心泵是從單側吸水，吸入口徑為50～200mm,流量125～400m3/h，揚程20～125m，效率一般小於或等於85％。它具有流量小，揚程範圍大，結構簡單，使用方便等優點，適用於丘陵山區小型泵站。單級雙吸離心泵是從葉輪雙側吸水，吸入口徑150～400mm,揚程12～125m（最高達225m）,流量162～18000m3/h，最高效率達88％。它具有流量揚程範圍大、性能好、效率高、安裝維修方便等優點，適用於丘陵山區大中型泵站。
混流泵 利用葉輪旋轉產生的離心力和推力聯合作用工作，斜向出流，又稱斜流泵，有蝸式（臥式）和導葉式（立式）兩種。它兼有離心泵和軸流泵優點，結構簡單，高效區寬，使用方便，適用於平原圩區農田排灌泵站。中國研製的混流泵中，蝸殼式的揚程5～12m，流量900～4000m3/h；導葉式的揚程 3～25.7m，流量45～20160m3/h。江蘇省宿遷縣皂河泵站安裝的兩台導葉式泵。葉輪直徑5.7m，流量80～100m3/s，揚程 6～12m，轉速75r/min，最高效率92.1％，配套功率7000kW,是世界上投入運行的大型混流泵之一。
混流泵是國際泵行業的技術開發重點之一。它將部分代替離心泵和軸流泵工作。在日本、蘇聯、澳大利亞等國，混流泵的最高效率都達到或超過90％。
軸流泵 利用葉輪旋轉對水體產生的推力(升力)工作，是一種大流量低揚程的水泵，有立式、臥式、斜式及貫流式數種。中國從1961年起先後研製了大型軸流泵共664台套。其比轉數n分別為500、700、850、1000、1250、1400、1600等；轉輪直徑為1.6m、2.0m、2.8m、3.0m、3.1m、4.0m及4.5m。在江蘇、湖北、湖南、安徽、廣東、天津、山東、山西、陝西、新疆等16個省、市、區建成大型軸流泵站共114座，總裝機63萬kW。
日本、蘇聯、荷蘭、德國等國,對軸流泵的研製水平較高。日本日光川泵站的軸流泵,直徑4.6m、流量50m3/s、揚程5m、轉速95r/min、配套功率4260kW、效率90％,是世界上最大的軸流泵。
其他類型泵 ①長軸井泵：葉片泵的一種。工作時泵體浸沒於井水面以下，通過傳動軸把動力機的機械能傳給水泵葉輪而旋轉工作。它有淺井泵和深井泵兩種。淺井泵揚程小於50m,適用於大口井、土井和深度不大的機井，葉輪級數2～8級，揚程8～34m。深井泵揚程大於50m，適用於井徑較小,井筒較深的機井。中國深井泵的葉輪級數最多達26級，最大提水高度為300m。②潛水電泵：一種機泵合一的泵型。其體積小，性能好，使用方便，裝置效率比長軸深井泵高,可部分代替長軸井泵,在中國北方機井建設中將廣泛套用，有乾式、半乾式、充電式和濕式等數種,最高提水揚程可達320m。德國KSB公司生產的潛水電泵，最高揚程達1200m,居世界首位。③水輪泵：由水輪機和水泵組成，利用水力推動水輪機旋轉驅動水泵提水。1938年由中國四川省首創，60年代水輪泵發展到全國20多個省市、區。80年代末中國有2.6萬座水輪泵站,3.7萬台套水輪泵。水輪泵效率一般為55％～75％，水頭比已高達35。它不用油、不耗電、不污染，適用於具有分散水力資源的地區。80年代以來，亞太地區許多國家已使用這種水泵。

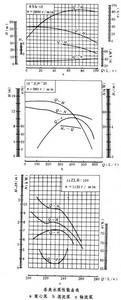

性能及效率 水泵性能 用流量Q、揚程H、功率N、效率η、汽蝕餘量Δh或吸上真空高度Hs等參數綜合表示。水泵性能曲線反映了水泵在轉速一定的情況下，流量 Q與H、N、η、Δh、Hs等的關係（見圖）。
排灌用泵
展望 中國排灌用泵的發展趨勢是，提高水泵的設計水平及製造工藝水平,建設高精度的水泵試驗裝置,研究水泵用的新材料、新工藝，加速原有水泵水力模型的更新換代，朝著大型化、高速化和標準化的方向發展。
參考書目
黃林泉編著：排灌機械，中華人民共和國農牧漁業部主編：《農業生產技術基本知識》，農業出版社，1987。
武漢水利電力學院劉竹溪主編:《水泵及水泵站》,水利電力出版社，北京，1986。
