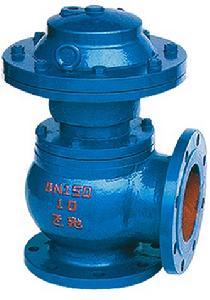

排泥閥

150 140 排泥閥由閥體、

簡介

排泥閥又名蓋閥，常用於城市水廠、污水處理廠的沉澱池底排放污泥用。排泥閥的適用介質為原生污水，介質的溫度一般應小於50℃，其工作水深小於10米。排泥閥也用於水處理工廠做為排放水池內的污泥及廢水。排泥閥為角型結構，內部的尼龍強化橡膠隔膜，可供長期使用排泥閥。

材料及尺寸

零件名稱	閥座	閥瓣	閥桿	缸體	活塞板	活塞皮碗
材料牌號	HT200	HT200	不鏽鋼	HT200	HT200	耐磨丁晴橡膠

公稱通徑	D	D1	H	H1	Z-φd	進液管連線
100	215	180	450	110	8-18	1/2”
150	280	240	490	110	8-23	1/2”
200	335	295	530	110	8-23	1/2”
250	390	350	570	110	12-23	1/2”
300	440	400	610	140	12-23	3/4”
400	565	515	710	140	16-25	1”
500	670	620	810	160	20-25	1”

結構特點

排泥閥一般有以下結構特點：
閥蓋自帶螺桿，水深度淺時可直接用手柄操作；閥板成錐拱形，自帶導向，開啟操作力小；螺桿及密封面採用錫青銅，耐腐、耐磨。可與手電兩用啟閉機配套使用進行微機控制。
膜片式液壓、氣動快開排泥閥一般有液壓排泥閥和氣動角式排泥閥兩種。該閥的主要特點是採用雙室隔膜傳動機構替代活塞式，無運動磨損。排泥閥由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗。閥瓣與閥座為軟密封。排泥閥採用液動、氣動角式快開排泥閥或手動二位四通換向閥集中控制。

工作原理

排泥閥由閥體、液壓缸、活塞、閥桿、閥瓣組成，液壓缸是液體工具。液體作為動力，活塞、閥桿作為開關。排泥閥必須配用手動換方閥或電磁閥可遠距離控制排泥閥開關。
排泥閥是一種由液壓源作執行機構的角式截止閥類閥門。通常成排安裝在沉澱池底部外側壁，用以排除池底沉澱的泥砂和污物。

閥體部分	型號		H742X-10	H742X-16
	公稱壓力（MPa）		1.0	1.6
	試驗壓力	密封（MPa）	1.1	1.76
		強度（MPa）	1.5	2.4
	適用介質		水
	溫度（°C）		<80
驅動部分	驅動介質		滴水（使用壓縮空氣，訂貨時註明）
	驅動壓力（MPa）		0.3—1.0
	介質溫度（°C）		<50
控制部分	控制器輸入電壓（V）		Ac220
	電磁閥線圈電壓（V）		Ac220
	電磁閥線圈功力（W）		10—15

安裝須知 故障及排除方法

故障現象	檢查內容	處理方法
閥門不能正常啟閉	1、電磁換向閥的輸入電壓是否正常。	按說明書要求輸入電壓
	2、接插是否完好，接管有無泄漏，管路是否接錯。	糾正接管泄漏問題按說明書要求接好管路
	3、密封件有無破損，驅動壓力是否正常	更換密封件，調試壓力

　排泥閥的安裝應考慮有排除管內沉積物及檢修時放空污物的場所，排泥閥應安裝在原管線的最低點，並選用與排污水流成切線的排泥三通，還應考慮到排放過程中沖刷對附屬檔案基礎的影響，排泥閥安裝完畢後應及時關閉。
因排泥閥的支管可能在主管的左側排放也可能在主管的右側排放，所以，在為用戶簽定加工排泥閥的契約時，要特別注意排放方向，即主管道承口的朝向。
