軸承簡介
振動篩軸承多用於礦山振動機械設備、振動篩機械、振動電機上，是此類設備的最關鍵部件之一。該軸承工況條件非常惡劣，不僅環境濕度大，粉塵顆粒多，轉速高，溫度高，而且有強烈振動衝擊，導致工作負荷非常大。該軸承具備承載能力強，耐衝擊性能好，可靠性高，潤滑性能好，同時能克服軸的撓曲變形。
特點
1、振動篩軸承一般都是對稱的調心滾子、圓柱滾子；
2、一般來說，尺寸公差為P6，運轉公差為P5，公差的確都是固定的，不過有英制和公制之分；
3、由於發熱大，所以選擇了大游隙。但這個游隙可以計算出來的，主要要考慮原有游隙，公差配合和溫升就可以計算了；
4、震動篩軸承的套用要求是很高的，普通軸承鋼的材料不行的。保持架是機加工黃銅的，並由外圈引導，以適用於有偏心載荷的情況！
套用領域
1、主要用於礦山振動機械設備、振動篩機械、振動電機；
2、鉚釘機、鑿岩機、風鏟等風動工具；
3、電鑽、電鋸、林業用油鋸、砂輪機、拋光機、研磨機、養路搗固機等電動工具；
4、內燃機車、船舶、機車等運輸工具；
5、拖拉機、收割機、脫粒機等農業機械；
收割機

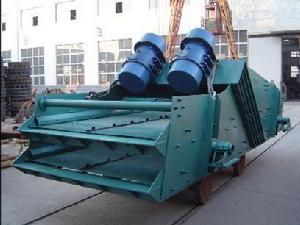

振動篩、機械設備、抗振機械類別
圓柱滾子軸承
KZ23型圓柱滾子抗振耐高溫軸承可用於振動篩、振動磨、振動壓路機等振動機械。該軸承既有雙列球面滾子軸承承載能力大，又有圓柱滾子軸承高極限轉速的優點。
特點：
①對動靜載荷的承載能力比一般軸承高21%，使用壽命提高90% ；
②極限轉速比一般軸承高88% ；
③在整個速度範圍內的摩擦力矩都很小，比一般軸承小25% ；
④運轉噪聲低，因為對滾動體進行了靜力學最佳化 ；
⑤採用整體保持架，可靠性高 ；
⑥允許的軸向載荷承載能力高 ；
⑦熱穩定性好，因為對散熱進行了最佳化。（在800度以內）
⑧引進國外先進技術及圖紙，採用進口鋼材。
調心滾子軸承
調心滾子軸承是在有二條滾道的內圈和滾道為球面的外圈之間，組裝著鼓形滾子的軸承。分為：圓柱形內孔、圓錐形內孔。
調心滾子軸承具有兩列滾子，主要承受徑一載荷，同時也能承受任一方向的軸向載荷。有高的徑向載荷能力，特別適用於重載或振動載荷下工作，但不能承受純軸向載荷。該類軸承外圈滾道是球面形，故其調心性能良好，能補償同軸度誤差。
安裝前檢查
（1）清洗軸承及軸承關連部分；
（2）檢查關連部件的尺寸及精加工狀況；
（3）裝置；
（4）裝置好軸承後的檢查；
（5）供應光滑劑。
常用型號
| 主要尺寸mm | 額定負荷KN | 軸承代號 | 極限轉速r/min | 安裝尺寸mm | 質量kg |
| d | D | B | rsmin | Cr | Cor | 圓柱孔 | 圓錐孔 | 脂潤滑 | 油潤滑 | da(min) | Da(max) | ra(max) | |
| 40 | 90 | 33 | 1.5 | 124 | 143 | 22308MA | 22308MAK | 4300 | 5300 | 52 | 78 | 1.5 | 1.02 |
| 45 | 100 | 36 | 1.5 | 142 | 178 | 22309MA | 22309MAK | 4300 | 5300 | 54 | 91 | 1.5 | 1.44 |
| 50 | 110 | 40 | 2 | 186 | 222 | 22310MA | 22310MAK | 3600 | 4500 | 60 | 100 | 2.1 | 1.92 |
| 55 | 120 | 43 | 2 | 217 | 261 | 22311MA | 22311MAK | 3200 | 4000 | 65 | 110 | 2.1 | 2.44 |
| 60 | 130 | 46 | 2.1 | 248 | 296 | 22312MA | 22312MAK | 3000 | 3800 | 72 | 118 | 2.1 | 3.03 |
| 65 | 140 | 48 | 2.1 | 2600 | 3400 | 22313MA | 22313MAK | 2600 | 3400 | 77 | 128 | 2.1 | 3.73 |
| 70 | 150 | 51 | 2.1 | 310 | 380 | 22314MA | 22314MAK | 2600 | 3200 | 82 | 138 | 2.1 | 4.31 |
| 75 | 160 | 55 | 2.1 | 354 | 459 | 22315MA | 22315MAK | 2300 | 3000 | 87 | 148 | 2.1 | 5.29 |
| 80 | 170 | 58 | 2.1 | 400 | 511 | 22316MA | 22316MAK | 2100 | 2800 | 92 | 158 | 2.1 | 6.32 |
| 85 | 180 | 60 | 3 | 441 | 562 | 22317MA | 22317MAK | 2000 | 2600 | 99 | 166 | 2.5 | 7.26 |
| 90 | 190 | 64 | 3 | 491 | 641 | 22318MA | 22318MAK | 1900 | 2400 | 104 | 176 | 2.5 | 8.56 |
| 95 | 200 | 67 | 3 | 541 | 715 | 22319MA | 22319MAK | 1900 | 2300 | 109 | 186 | 2.5 | 10 |
| 100 | 215 | 73 | 3 | 624 | 837 | 22320MA | 22320MAK | 1700 | 2100 | 11 | 201 | 2.5 | 12.82 |
| 110 | 240 | 80 | 3 | 719 | 960 | 22322MA | 22322MAK | 1500 | 1900 | 124 | 226 | 2.5 | 18.3 |
| 120 | 260 | 86 | 3 | 843 | 1140 | 22324MA | 22324MAK | 1300 | 1800 | 134 | 246 | 2.5 | 22 |
| 130 | 280 | 93 | 4 | 970 | 1350 | 22326MA | 22326MAK | 1300 | 1700 | 148 | 262 | 3 | 28.8 |
| 140 | 300 | 102 | 4 | 1110 | 1650 | 22328MA | 22328MAK | 1200 | 1600 | 158 | 282 | 3 | 35.6 |
| 150 | 320 | 108 | 4 | 1260 | 1830 | 22330MA | 22330MAK | 1200 | 1500 | 168 | 302 | 3 | 42.9 |
| 160 | 340 | 114 | 4 | 1470 | 1950 | 22332MA | 22332MAK | 1000 | 1200 | 178 | 322 | 3 | 51 |
| 170 | 360 | 120 | 4 | 1560 | 2100 | 22334MA | 22334MAK | 800 | 1000 | 188 | 342 | 3 | 60 |
