拉伸彈簧
關聯標準
GB/T_1239.1-2009_冷卷圓柱螺鏇彈簧技術條件_第1部分:拉伸彈簧;
GB/T2087-2001圓柱螺鏇拉伸彈簧尺寸及參數:GB/T 2008-1997等。

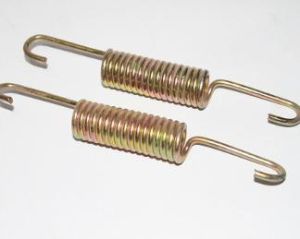

拉伸彈簧
乃各圈緊密圍繞,以使其能受
力而拉長,各端繞一環圈(Loop),下述為一拉伸彈簧之必要資料:
(1) 自由長度:(a)總長度、(b)全部圈長、(c)自鉤圈內之長度。
(2) 控制直徑:(a)外徑、(b)內徑、(c)所套管之內徑。
(3) 鋼絲尺寸“線徑”。
(4) 材料(種類、等級)。
(5) 圈數:(a)總圈數及(b)右鏇或左鏇。
(6) 末端之形式。
(7) 鉤內之負荷。
(8) 負荷率、撓曲度、每寸磅數。
(9) 最大拉伸長度。
拉伸彈簧(Extension Spring)乃典型之彈簧即彈簧之代表,由直筒形至各種變體,乃至掛鈎之各種形狀均能依設計成型。
拉伸彈簧(Extension Spring)為壓縮彈簧之反向運用,運用範圍大致較無具體產品類別,但操作控制較壓縮彈簧高一級。
壓縮彈簧(Compression Spring)
乃各圈分繞,因能承受壓力,兩端可為開式或閉式或繞平或磨平。下述為一壓縮彈簧必要資料:
(1) 控制直徑(Controlling diameter)(a)外徑、(b)內徑、(c)所套管之內徑、(d)所穿圓桿之外徑。
(2) 鋼絲或鋼桿之尺寸(Wire or bar size)。
(3) 材料(種類及等級)。
(4) 圈數:(a)總圈數及(b)右鏇或左鏇。
(5) 末端之形式(Style of ends)。
(6) 在某一撓區長度下之負荷。
(7) 一寸至幾寸長度變化範圍內之負荷比率。
(8) 最大體高“自由長”(Maximum solid height)。
(9) 運用時之最小壓縮高。
設計生產
拉簧,適用於高低溫、耐腐蝕等工作環境,材料主要包括不鏽鋼彈簧線,碳素鋼絲,油淬火回火合金彈簧線,高低溫合金彈簧線等。
設計參數
註明材料直徑 (d),外徑(D),總長(Ho),工作圈數(n),耳環的位置及形狀,負
荷(p 1 p 2…… p i )和對應值( H1H2……Hj)如(圖二)若有初拉力則需註上Po如(圖二)
。
套用
拉簧廣泛用於醫療呼吸設備、運動控制、醫療移動設備、手工工具、家庭護理設備、減震、泵彈簧、機械與電子的防護硬體、流體控制閥、機械航天部件、促動器、開關設備機器、儀表中。,其材料有不鏽鋼、琴鋼、高碳鋼、磷銅、油回火合金彈簧鋼等。
