技術供水循環冷卻器

電力

水力機械及輔助設備

為電站機組的正常穩定運行而設定的一套循環供水系統。
系統組成：循環水池、循環水泵、循環冷卻器、技術供水管網、閥門、自動控制櫃等
循環冷卻水循環方式：循環水池→循環水泵→循環冷卻器→機組（主變冷卻器）→循環水池。發電設備在運行過程中，冷卻水通過運行的機組或主變，帶著機組熱量，排入循環水池；循環水通過循環水泵送到布置於尾水中的循環冷卻器，利用冷卻器外部流動的河水進行熱交換，使得循環水水溫降到滿足機組對冷卻水水溫的要求，然後送到機組，冷卻水通過運行的機組後，又回到循環水池。

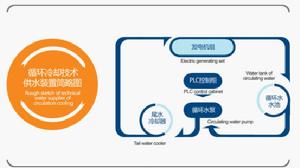

系統圖
