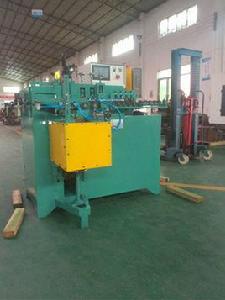

用途
打圈機廣泛適用於各種線材的卷圓、半圓或任意角度(同心角)的圓弧,配以專用的模具及可調壓輪還可製作方形、橢圓形工件;非圓形截面的線材、板材只需更換調線輪,送線輪,壓線輪及切刀即可加工。是環保除塵骨架、風扇網罩、水泥電桿、礦用風筒、燈罩、工藝品、花盆架、箱包扣件、日用五金廚具(如爐架、酒/杯架)等行業提高產品質量、降低生產成本、提升生產能力的首選設備。
技術參數
速 度 25M/MIN
線 徑 1-4(MM) / 2-6(mm) / 2-9(mm) 10mm
圈 徑 25-600(mm) / 50-1000(mm) / 80-1200(mm) 1200mm以上
以上參數針對圓形線材,其他線材參數參考本廠提供標準。
性能特點
1、 數位化打圈機控制器採用 PLC可程式控制器,文本顯示器任意調節參數,5種緩升緩降值存儲選擇,數字顯示計數,節省時間,方便管理,提高生產效率。
2、 步進電機驅動送線,大扭距高轉速步進電機運行,齒輪減速助力,精確度更高,送線平穩,快速準確,具有手動慢速正反轉功能,易於調整。
3、專業設計製造油壓站,配有強制水冷散熱器,高效冷控制油溫,用於油缸剪下鐵線,電磁油閥,油泵,油泵電機採用台灣產品,在高溫環境連續運行工作油壓一樣穩定。
4、八位數碼計數器,可設定產品數量,打完即會自動停止,並裝有呼叫功能是獨家研發的數位化打圈機。
液壓系統
打圈機液壓系統由三相交流電機,電磁閥(三個),油表等組成,其功能主要有:
1.三相交流電機:三相(三根火線)380V、2.2KW、50HZ交流電機。
2.慢速閥:機器工作時分快速和慢速兩段速度,慢速閥是控制機器慢速送線的油閥。
3.正轉閥:正轉閥也即快速閥,是控制機器快速送線的油閥。
4.卸荷閥:控制油路中抽油或回油的油閥。
5.三相交流電機接線端子盒:電機的接線盒,盒內有接線端子,星形接法或三角形接法。
6.閥體(閥座):控制油路流向。
7.切刀閥:控制沖切鐵線的油閥。
8.反轉閥:手動狀態下控制送線輪向後反轉。
9.油表:油箱的油量指示。
10.注油孔:加油孔。
11.放油口:釋放液壓油口油閥線圈指示燈狀態
動作 | 油閥線圈指示燈 |
正轉(快速) | 快速閥、卸荷閥燈亮 |
慢速 | 慢速閥、快速閥、卸荷閥燈亮 |
反轉 | 反轉閥、卸荷閥燈亮 |
沖切 | 沖切閥、卸荷閥燈亮 |
自動工作時油閥線圈指示燈狀態時序:(啟動)——正轉(快速)閥、卸荷閥指示燈亮———正轉(快速)閥、慢速閥、卸荷閥指示燈亮——切刀閥、卸荷閥指示燈亮——完畢。
