慧越自動穿套管機是為在CNC繞線機上加裝自動穿套管機用於加工變壓器而研發生產的專用設備,這款設備具有剪線、自動穿好套管等功能,通過在現有CNC繞線機上加裝慧越自動穿套管機用於生產和採用現行生產方式的對比,以及相關成本分析,經專家評估,採用CNC繞線機上加裝自動穿套管機可以使變壓器加工過程中提升一倍產能,降低生產成本。

基本信息

適用範圍

慧越自動穿套管機產品主要適用於CNC繞線機上加裝自動穿套管機,絞線機等方面的套用,用於加工一系列變壓器,電動工具等等行業受到了廣泛的關注和套用.

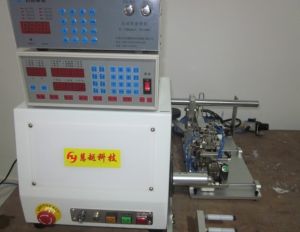

慧越自動穿套管機實物圖片慧越自動穿套管機實物圖片

主要特點

1.套管長度可任意設定,始末端均可選擇。
2.此自動穿套管機可以分二次送管。
3.此機適合任何品牌繞線機,直接安裝就可以使用。非常方便.
4.功能非常強大:自動送套管,自動切斷,自動穿套管。
5.引線自動送出,自動完成穿套管作業。
6.此自動穿套管機適合20L~30L的鐵氟龍套管。

優勢描述

現行技術描述:
1.現行繞線工位常用工法:由繞線工位人員將預先裁切成指定長度的套管從容器中手工分取、將銅線中心對準套管中心、
再將銅線穿過套管、然後將銅線線頭纏於PIN腳後開始用CNC繞線機繞線;當繞好指定圈數並手工剪短銅線後,再次重複如前所述手工穿套管的手法;如此完成
變壓器中每一個需要穿套管的繞組的生產。
2.對上述加工方法,員工因加工工序較多,生產效率低。
3.手工剪斷銅線,員工疲勞強度大,故而影響工時。
4.穿套管效率會受員工視力和經驗值影響。
5.耗費單位工時較多,每穿一個套管的時間一般需3-4S,一個繞組穿套管就至少耗時6S時間,嚴重影響生產效率。
加裝自動穿套管機後:

慧越自動穿套管機慧越自動穿套管機

1.自動穿套管機會利用繞線人員將銅線頭纏於PIN腳和上下料的這個時段全自動將套管切斷至指定長度,並將銅線頭自動穿好套管待用,人工在引導拉動銅線掛腳時銅線線頭上就已經穿有套管,只需用手在拉線的同時定位(此動作耗時不到0.5S)一下套管就可以直接使用了。
2..自動穿套管機所需工時由機構完全重疊隱藏於手工工時內,每一個(需要穿套管的)繞組均可至少節約工時5.5S以上,大大提高的生產效率,降低了製造成本。
3..機器自動剪線,降低了操作人員的疲勞強度,利於提高生產效率。
4..套管由自動穿套管機自動裁切,無需再預先加工,降低了加工工時也節約了投資成本。
5..對操作人員的資質要求降低了,新員工也可很快成為熟練工。
