微阻緩閉消聲止回閥微阻緩閉消聲止回閥特點用途
微阻緩閉消聲止回閥是套用於工業、城市給排水管道和高層住宅、高級賓館、加壓輸水泵的出口處。微阻緩閉消聲止回閥在設計上充分考慮了使用環境的要求，採用斜板式結構，達到無震動、無噪音、運行平穩、確保賓館、住宅環境安靜，並具有節能的效果。DHH44X/H-10/16型微阻緩閉止回閥採用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓衝力，消除了破壞性水錘峰值的產生，截流密封採用丁腈橡膠，密封性能好、減震耐磨、使用壽命長、維修方便等特點微阻緩閉消聲止回閥主要技術參數
公稱壓力：1.0～1.6MPa公稱通徑：200～2000mm
適用介質：清水、泥漿水、海水、污水
適用溫度：0～80℃（如需要，可達200℃）
法蘭標準：GB/T 17241.6 GB/T9113
試驗標準：GB/T 13927 AP1598

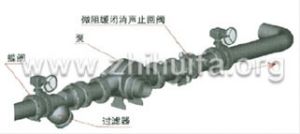

微阻緩閉消聲止回閥典型安裝圖
典型安裝圖微阻緩閉消聲止回閥主要零件材料
零件名稱 閥體 閥板 密封圈 閥桿 緩衝軸缸
材料 灰鑄鐵、碳鋼 碳鋼 丁腈橡膠 不鏽鋼 不鏽鋼

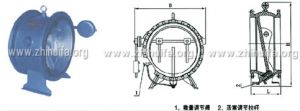

微阻緩閉消聲止回閥主要連線和外形尺寸
DN
(㎜) 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400 1600 2000
L 230 250 270 290 310 330 350 390 430 470 510 550 630 710 790 950
H 550 630 690 780 860 910 980 1070 1220 1320 1430 1550 1800 1980 2150 2550
B 450 520 590 670 750 780 850 970 1080 1200 1300 1450 1670 1880 1950 2450
