微通道板

微通道板（Microchannel Plate，MCP）是一種大面陣的高空間分辨的電子倍增探測器，並具備非常高的時間解析度，體積小，重量輕。主要用作高性能夜視像增強器，並廣泛套用於各科研領域。微通道板以玻璃薄片為基地，在基片上以數微米到十幾微米的空間周期以六角形周期排布孔徑比空間周期略小的微孔。一塊MCP上約有上百萬微通道，二次電子可以通道壁上碰撞倍增放大，工作原理與光電倍增管相似。

基本信息

• 中文名：微通道板
• 英文名：Microchannel Plate，MCP

• 類型：特殊光學纖維器件
• 特點：體積小，重量輕

簡介

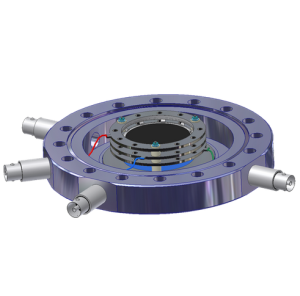

微通道板

微通道板是一種特殊光學纖維器件，是一種先進的具有傳輸、增強電子圖像功能的電子倍增器，具有體積小、重量輕、解析度好、增益高、噪聲低、使用電壓低等優點，它利用其二次電子發射特性，可使高速碰撞在內壁（通道）上的電子成倍增加，使之達到萬倍以上的電子增流，利用這種特性，現在微通道板廣泛用於光電倍增管、像增強器，微光電視、X光像增強器、高速示波管，以及光子計數、X-射線、紫外光子、電子、離子、帶電粒子、亞原子粒子等的探測，現在微通道板一般有如下規格：
特點
1.通道孔徑：5～50μm
2．開口比：≥60%
3．電極材料：Ni-Cr
4．電極浸沒深度：輸入端：≤0.8d(d:通道孔徑)輸出端：2～3d(d:通道孔徑)
5．烘烤溫度：≤400℃
6．高輸出電流、大動態範圍、高增益、低噪聲、長壽命
7．帶/不帶固體邊

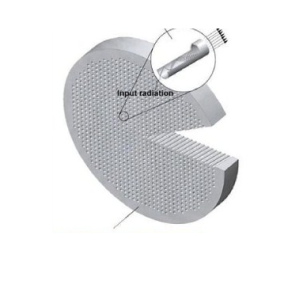

結構

一塊微通道板是由104—107個相互平行的小的電子倍增管組成，一個電子倍增管的尺寸為，通道長几十微米，通道長度和直徑之比為40―100，通道之間距離一般為幾十微米，通道與板的表面偏置一個角度，通常為8度，孔內表面材料的二次電子發射係數為大於等於3。

電子倍增原理

在微通道板的每個通道的內壁上都塗有一種能發射次級電子的半導體材料，當給微通道板加了一定電壓後，就會在每個通道中產生一個均勻的電場。這個電場是軸向的。所以能使進入電場的低能電子（光子或電子）與壁碰撞的時候能產生次級電子，並且在軸向電場的作用下次級電子被加速，這樣次級電子碰到壁上又會產生更多的新的次級電子。這樣。對於一個入射粒子。在板的輸出端就會產生很多的電子。實際上我們很容易理解，每個通道就是一個光電倍增管，不過它沒有專門的光陰極，而且打拿極是連續分布的，另外入射電子不只限於光子，事實上任何載能電子，只要在通道壁上能打出次級電子，它都能回響，與光電倍增管外電路分壓器相比擬，它利用鉛玻璃自身的體電阻作為分壓電阻，一般極間總電阻為10歐，通道中的電勢梯度使次級電子得到加速，獲得能量，從而保證在下一次轟擊通道時有足夠大的二次發射係數。
