微粉磨機

微粉磨機

1.高效、節能 在成品細度及電動機功率相同的情況下,比氣流磨、攪拌磨、球磨機的產量高一倍以上。 4.產品細度高

微粉磨機簡介

三環中速微粉磨機(方解石微粉磨機、石灰石微粉磨機、碳酸鈣微粉磨機、滑石微粉磨

微粉磨機微粉磨機
、重晶石微粉磨機、石膏微粉磨機、大理石微粉磨機、長石微粉磨機、螢石微粉磨機)主要適用於對中、低硬度,莫氏硬度≤7級的非易燃易爆的脆性物料的超細粉加工,如方解石、白堊、石灰石、白雲石、炭黑、高嶺土、膨潤土、滑石、雲母、菱鎂礦、伊利石、葉臘石、蛭石、海泡石、凹凸棒石、累托石、硅藻土、重晶石、石膏、明礬石、石墨、螢石、磷礦石、鉀礦石、浮石等100多種物料,細粉成品粒度在325-3000目之間任意調節,產量可達0.5-12噸每小時。

微粉磨機性能特點

1.高效、節能
在成品細度及電動機功率相同的情況下,比氣流磨攪拌磨、球磨機的產量高一倍以上。
2.易損件使用壽命長
磨輥、磨環採用特殊材料鍛制而成,從而使利用程度大大提高。在物料及成品細度相同的情況下,比衝擊式破碎機與渦輪粉碎機的磨損件使用壽命長2-5倍,一般可達一年以上,加工碳酸鈣、方解石時,使用壽命可達2-5年。
3.安全可靠性高
因磨腔內無滾動軸承、無螺釘,所以不存在軸承及其密封件易損的問題,不存在螺釘易鬆動而毀壞機器的問題。
4.產品細度高
HGM三環中速超細微粉磨機產品細度一次性可達到D97≤5μm。
5.環保、清潔
採用脈衝除塵器捕捉粉塵,採用消聲器降低噪聲,具有環保、清潔的特點。

微粉磨機工作原理

設備組成

HGM三環中速微粉磨機全套配置包括錘式破碎機、斗式提升機、儲料倉、震動給料機、微粉磨主機、變頻分級機、雙聯旋風集粉器、脈衝除塵系統、高壓風機、空氣壓縮機、電器控制系統。

工作特點

工作時,主機電動機通過減速器帶動主軸及轉盤旋轉,轉盤邊緣的輥銷帶動幾十個磨輥在磨環滾道內滾動。

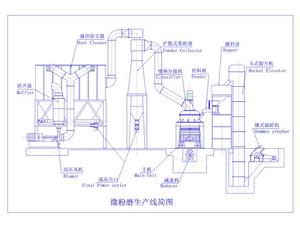

微粉磨機工作流程圖微粉磨機工作流程圖
大塊物料經錘式破碎機破碎成小顆粒後由提升機送入儲料倉,再經過震動給料機和傾斜的進料管,將物料均勻地送到轉盤的上部的散料盤上。
物料在離心力的作用下散向圓周邊,並落入磨環的滾道內被環輥衝擊、滾輾、研磨,經過三層環道的加工變成粉體,高壓風機通過抽吸作用將外部空氣吸入機內,並將粉碎後的物料帶入選粉機內。
選粉機內旋轉的葉輪使粗物料回落重磨,符合要求的細粉則隨氣流進入旋風集粉器並由其下部的卸料閥排出即為成品,而帶有少量細粉塵的氣流則經過脈衝除塵器淨化後通過風機和消聲器排出。技術參數
型號 HGM80 HGM90 HGM100 HGM100A HGM125
平均工作直徑/mm 800 930 1035 1035 1300
環道數量/層 3 3-4 3 4 4
磨輥數量/個 21 24-32 27 34-36 40-44
主軸轉速/r.p.min 230-240 200-220 180-200 180-200 135-155
入料粒度/mm ≤20 ≤20 ≤20 ≤20 ≤20
成品粒度範圍/um 5-47 5-47 5-47 5-47 5-47
成品產量/噸每小時 0.5-4.5 0.6-6.5 0.7-7 1-8.5 1.5-12
安裝外形/長*寬*高 13.9x4x6.2 14.7x4.8x7.2 18x4.6x8.6 18x4.6x8.6 14x9x10.25
整機容量/kw 145-165 185-204 263 263-290 380-430
