渦輪粉碎機

渦輪粉碎機

渦輪粉碎機,由4組刀盤共56把刀片組成的粉碎轉子支承在左右端蓋的軸承座上作高速鏇轉。

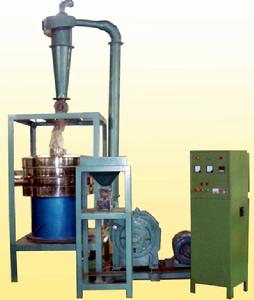

A-400型渦輪水冷式粉碎機
渦輪粉碎機渦輪粉碎機

一、粉碎機的名稱與型號:
渦流水冷式粉碎機 A-400型
二、主要技術參數:
1、粉碎機內腔直徑 φ400mm
2、機器最小粉碎粒度 200目
3、電動機功率 30~40KW
轉速:2950r/min
4、機器工作轉速 4300-5000r/min
5、工作溫度 水冷卻能控制在0℃到60℃以下
6、排風量 160M/min
7、出料速度 200-400kg/h
8、振動篩處理量 600-1200kg/h
三、結構原理:
在機器內部,由4組刀盤共56把刀片組成的粉碎轉子支承在左右端蓋的軸承座上作高速鏇轉,使固體物料顆粒在內腔的齒形襯板與刀片之間受到擠壓、撕裂、碰撞,剪下等多種機理作用,從而達到粉碎目的;同時轉子兩端的大、小葉輪的高速鏇轉,在進口和出口間通過腔體形式渦流效應,使被粉碎顆粒順暢地進口(間隙大)到(間隙小),實現粉碎並細化。為限止腔內溫度過高,提高粉碎效率,防止顆粒粘腔、粘刀、堵齒、結團,在腔體表面的4組寬腔體水夾套強迫水冷,使腔內溫度控制在較低限度。
四、性能特點:
A—400型渦流水冷式粉碎機是引進日本技術開發生產的新產品。其主要性能處於國內領先。它適用粉碎PVC、PE、PET、PC、LDPE、HDPE等各種塑膠、膠木、樹脂、無機礦物、中西藥品、塗料、電玉粉、穀物、食品行業等物料,粉碎後的細度可達200目。
五、整套渦流水冷式粉碎機組成部件分別是:
粉碎機,鏇轉閥,振動篩,溫度表,主電機,微振動供料機,電控櫃,機械裝置等。
六、渦輪粉碎機使用方法 :
1、粉碎機和動力機組應安裝牢固。若粉碎機長期固定作業,應將其固定在水泥基礎上;若粉碎機是流動作業,機組應安裝在用角鐵製成的機座上,並且保證動力機(柴油機或電動機)和粉碎機的皮帶輪槽處於同一迴轉平面。
2、粉碎機安裝完後要檢查各部緊固件的緊固情況,若有鬆動予以擰緊。同時要檢查皮帶鬆緊度是否合適。
3、粉碎機起動前,先用手轉動轉子,檢查一下齒爪、錘片及轉子運轉是否靈活可靠,殼內有無碰撞現象,轉子的鏇轉方向是否與機箭頭所指方向一致,動力機及粉碎機潤滑是否良好。
4、不要隨便更換皮帶輪,以防轉速過高使粉碎室產生爆炸,或轉速太低影響粉碎機的工作效率。
5、粉碎機起動後應先空轉2~3min,沒有異常現象後再投料工作。
6、工作中要隨時注意粉碎機的運轉情況,送料要均勻,以防阻塞悶車,不要長時間超負荷工作。若發現有振動、雜音、軸承與機體溫度過高,向外噴料等現象,應立即停機檢查,排除故障後方可繼續工作。
