概述：
簡述
隨著科學技術的不斷發展，微機繼電保護已廣泛運用於線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，套用最新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。
名詞解釋：
微機繼電保護測試,英文名：Microcomputerrelayprotectiontest，別名：繼電保護測試，電力系統繼電保護測試，微機繼電保護檢測，微機繼電保護校驗。
試驗裝置：

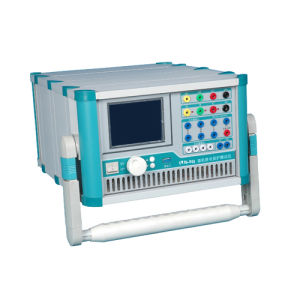

繼電保護測試儀
繼電保護測試儀 技術要求：
測試原理：
繼電保護測試儀器分為主迴路和輔迴路兩個迴路，主迴路採用大鏇鈕調節，輔迴路採用小鏇鈕調節，主迴路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，並且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔迴路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。
技術規格：
1標準的4相電壓3相電流輸出具有4相電壓3相電流輸出，GWJB-802型繼電保護測試儀可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出120V，電流三並可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2單機操作方便單機由方便靈活的鏇轉滑鼠通過大螢幕液晶顯示屏進行操作，全部中文顯示。GWJB-802型繼電保護測試儀可完成現場大多數試驗檢定工作，可對各種繼電器及微機保護進行檢定，並可模擬各種複雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
3雙操作方式，聯接電腦運行通過Windows平台上的全套中文操作軟體，可進行各種大型複雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪製故障波形，在線上列印報表等。
4軟體功能強大GWJB-802型繼電保護測試儀可完成各種自動化程度高的大型複雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，在線上列印報告等。
5開關量接點豐富繼電保護測試儀為7路接點輸入和2對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智慧型自動識別。輸入、輸出接點可根據用戶需要擴展。
6大螢幕LCD顯示屏本機採用320×240點陣大螢幕高解析度圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
7自我保護GWJB-802型繼電保護測試儀採用合理設計的散熱結構，並具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
8GWJB-802型繼電保護測試儀具有獨立專用直流電源輸出裝置設有一路110V及220V專用可調直流電源輸出。
參數要求：
1交流電流輸出
輸出精度繼電保護測試儀：0.5級
相電流輸出（有效值）0～40A
三並電流輸出（有效值）0～120A
相電流長時間允許工作值（有效值）10A
相電流最大輸出功率420VA
三並電流最大輸出時最大輸出功率900VA
三並電流最大輸出時允許工作時間10s
頻率範圍（基波）20～1000Hz
諧波次數1～20次
2直流電流輸出
輸出精度繼電保護測試儀：0.5級
電流輸出0～±10A/每相，0～±30A/三並
最大輸出負載電壓20V
3交流電壓輸出
輸出精度繼電保護測試儀：0.5級
相電壓輸出（有效值）0～120V
線電壓輸出（有效值）0～240V
相電壓/線電壓輸出功率80VA/100VA
頻率範圍（基波）20～1000Hz
諧波次數1～20次
4直流電壓輸出
輸出精度繼電保護測試儀：0.5級
相電壓輸出幅值0～±160V
線電壓輸出幅值0～±320V
相電壓/線電壓輸出功率70VA/140VA
5開關量及時間測量
繼電保護測試儀備註
開關量輸入7路空接點：1～20mA，24V
電位接點接入：“0”：0～+6V；“1”：+11V～+250V
開關量輸出2對DC：220V／0.2A；AC：220V／0.5A
時間測量測量範圍0.1ms～9999s測量精度0.1mS
